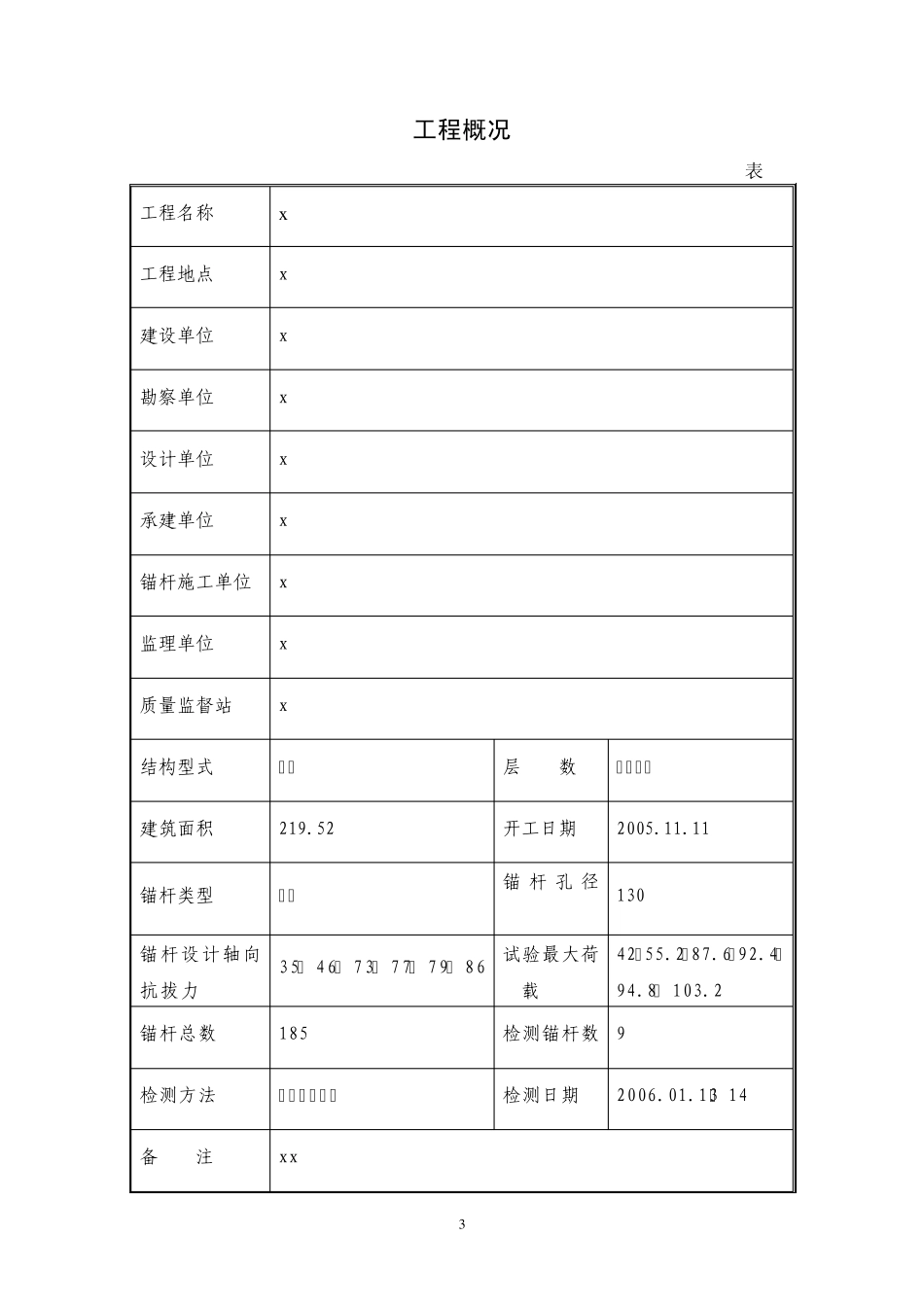

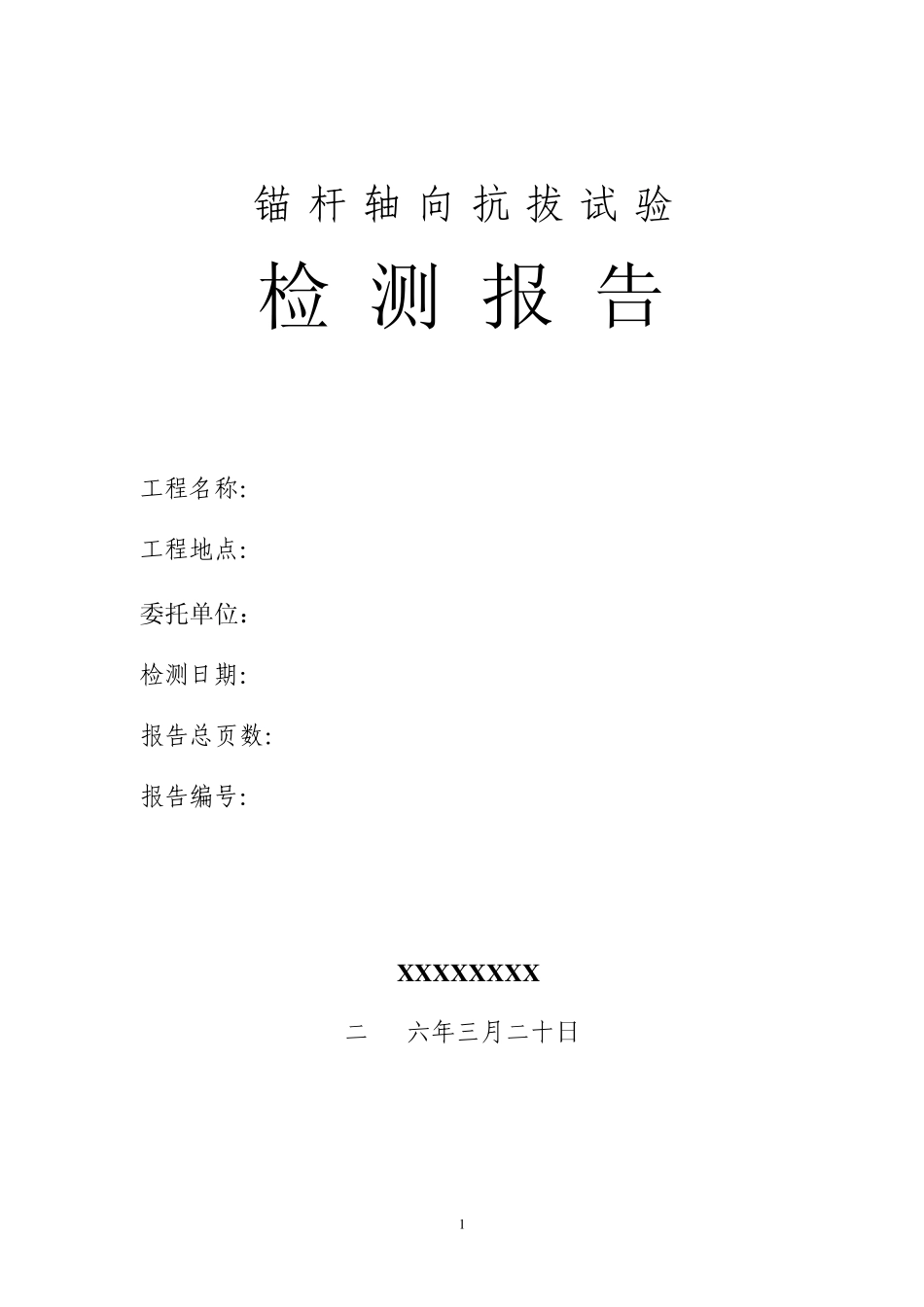

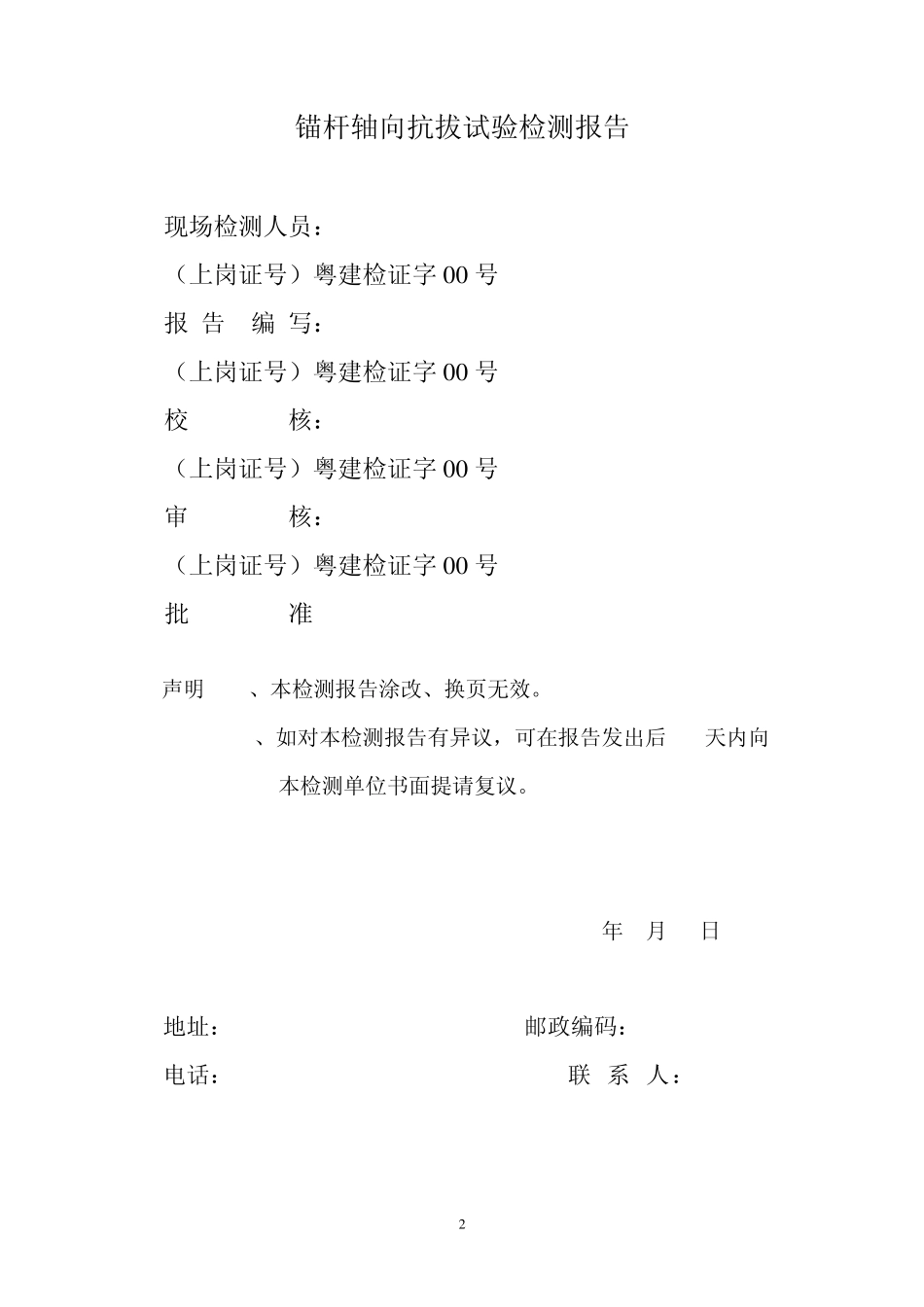

1 锚 杆 轴 向 抗 拔 试 验 检 测 报 告 工程名称: 工程地点: 委托单位: 检测日期: 报告总页数: 报告编号: X X X X X X X X 二00六年三月二十日 2 锚杆轴向抗拔试验检测报告 现场检测人员: (上岗证号)粤建检证字0 0 号 报 告 编 写: (上岗证号)粤建检证字0 0 号 校 核: (上岗证号)粤建检证字0 0 号 审 核: (上岗证号)粤建检证字0 0 号 批 准 声明: 1、本检测报告涂改、换页无效。 •••• 2、如对本检测报告有异议,可在报告发出后 20 天内向 本检测单位书面提请复议。 XXXXXXXXXXXXXXXXX 2006年 3月 20日 地址:xxxxxxxxxxxxxxxx 邮政编码: xxxxxxx ••电话:xxxxxxxxxxxxx 联 系 人: xxxxxxx 3 工程概况 表 1 工程名称 x 工程地点 x 建设单位 x 勘察单位 x 设计单位 x 承建单位 x 锚杆施工单位 x 监理单位 x 质量监督站 x 结构型式 框架 层 数 地下一层 建筑面积(m2 ) 219.52 开工日期 2005.11.11 锚杆类型 抗拔 锚 杆 孔 径(mm) 130 锚杆设计轴向抗拔力(kN) 35、 46、 73、 77、 79、 86 试验最大荷载(kN) 42、55.2、87.6、92.4、94.8、 103.2 锚杆总数 185 检测锚杆数 9 检测方法 抗拔验收试验 检测日期 2006.01.13~ 14 备 注 xx 4 受 xxxxxxxxxxxx 的委托,xxxxxxxxxxxx 于 2006 年 1月 13日至2006年 1月 14日(共计 2天),对 xxxxxxxxxxxxxx (概况见表 1)的锚杆进行验收试验,目的是检测锚杆的轴向受拉承载力是否满足业主提出的抗拔力值。根据委托单位、监理及设计等单位研究协商结果,确定本次检测 9根锚杆。在各方面的积极配合与大力支持下,试验圆满完成。现将检测结果报告如下: 一、检测仪器设备、试验方法 ••••1、试验加载装置 ••••本次试验采用 300kN油压千斤顶分级加载,利用支墩承受荷载反力,支墩由钢板组成,千斤顶置于支墩上,对试验锚杆施加抗拔力。 ••••2、试验加载方法和位移观测 ••••(1) 试验加载:采用维持荷载法,具体的荷载分级和荷载维持时间参考所执行的规范。 ••••(2) 锚杆的上拔量观测:在锚杆的设计标高处正交直径方向装设 1把百分表,按规定时间测定位移量,百分表精度为0.01mm。 3、检测标准 试验根据业主提供验收要求参照下列规范、要求进行: ① 按业主提供锚杆的设计荷载分别为35、46、...
