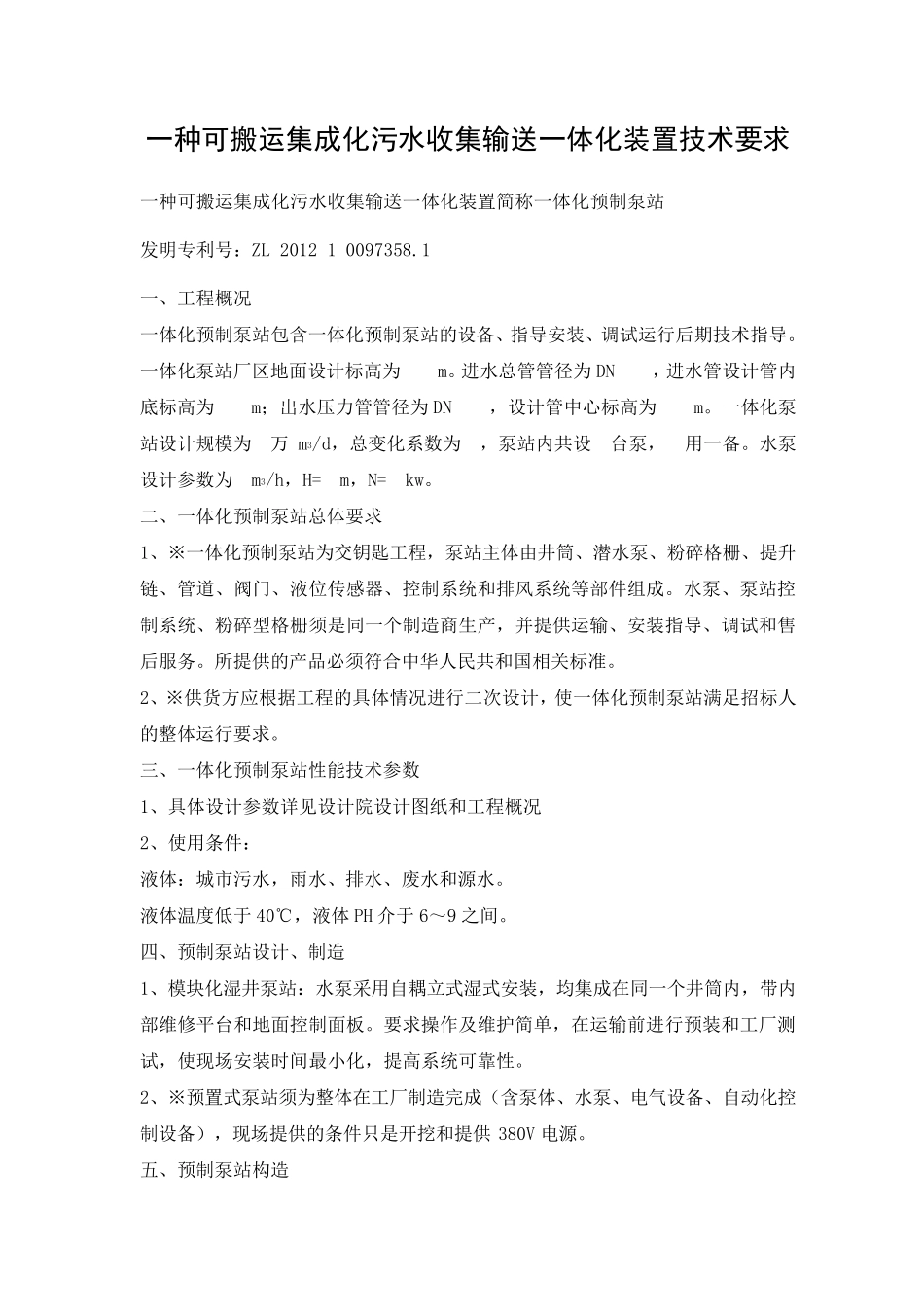

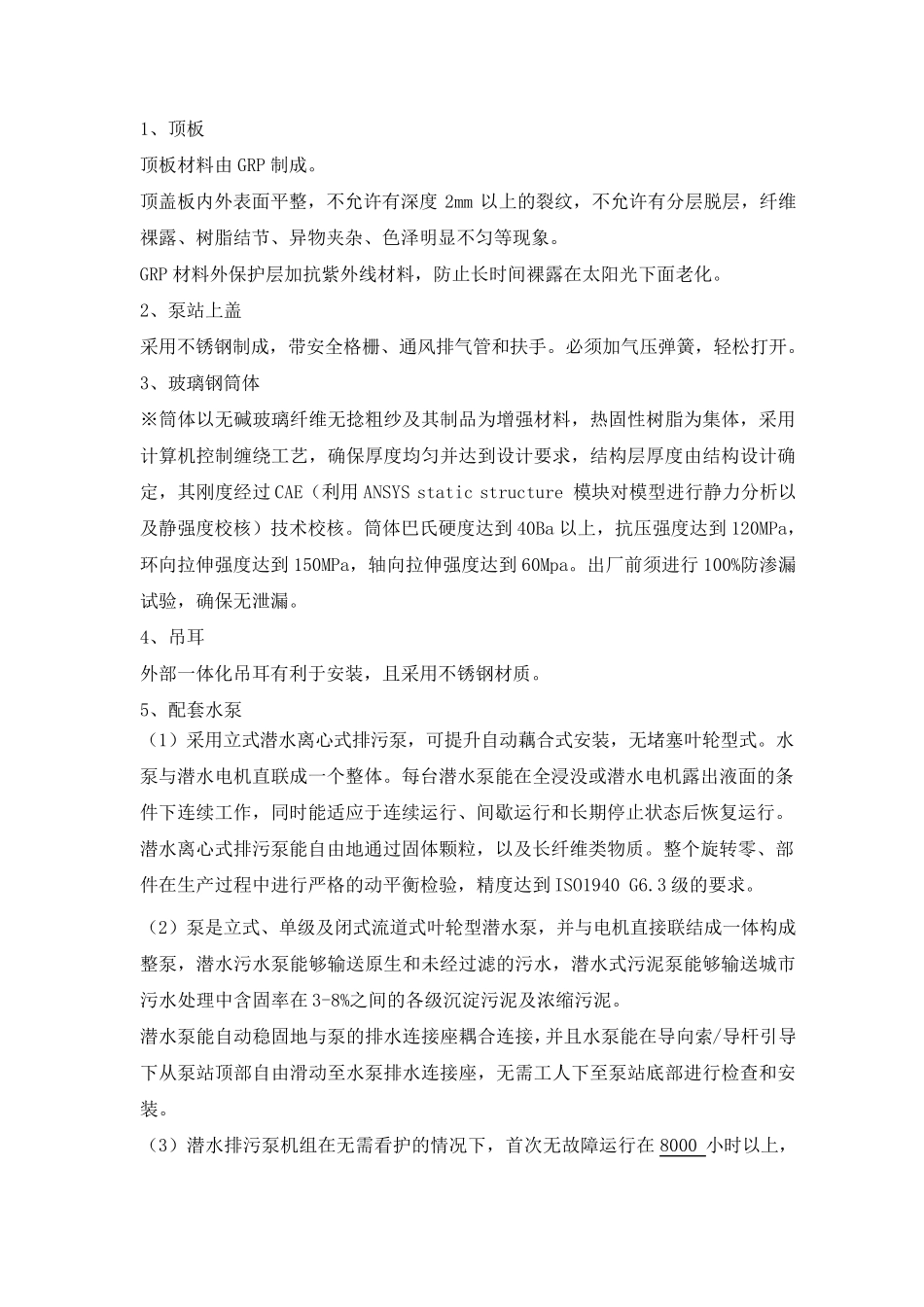

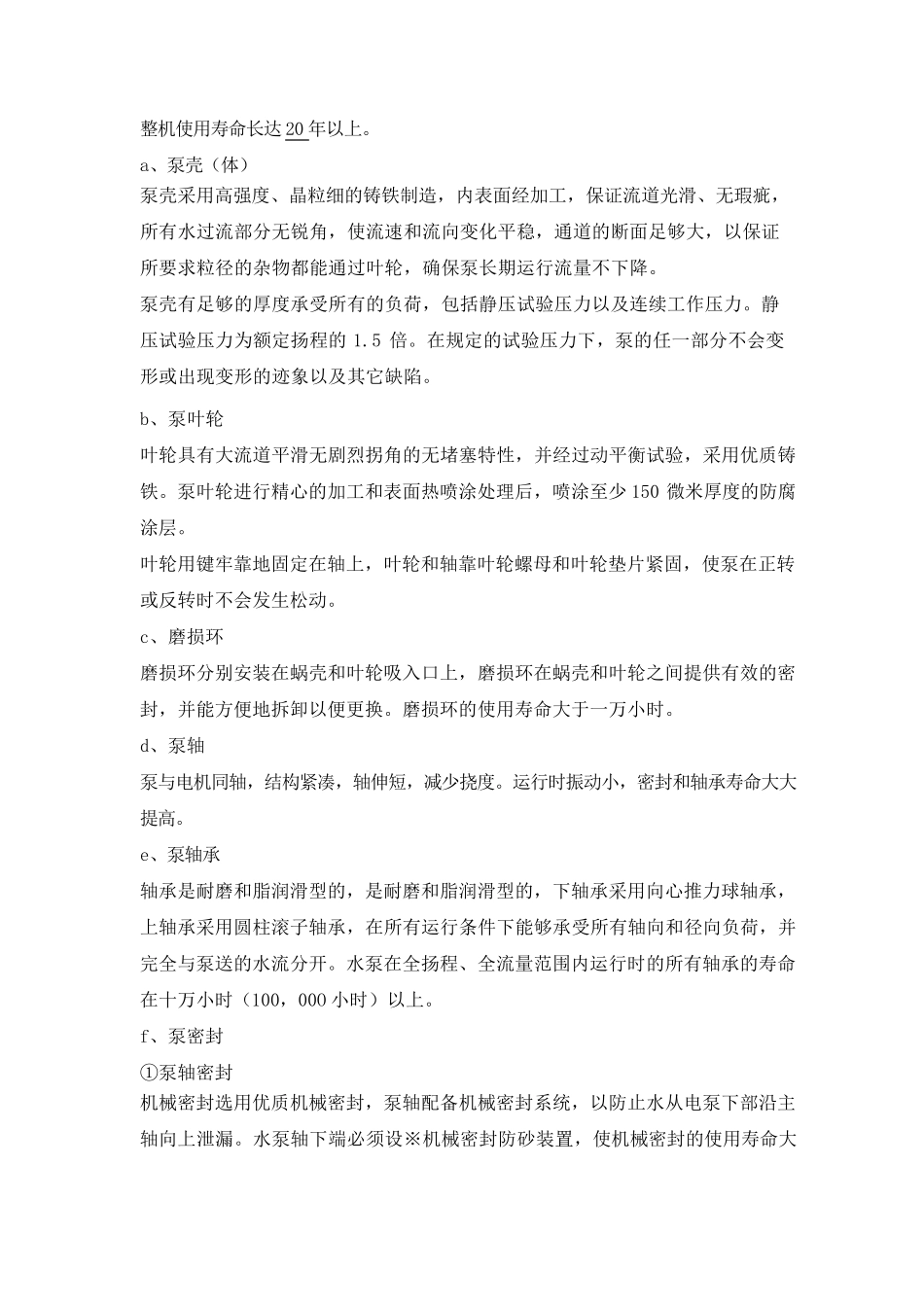

一种可搬运集成化污水收集输送一体化装置技术要求 一种可搬运集成化污水收集输送一体化装置简称一体化预制泵站 发明专利号:ZL 2012 1 0097358.1 一、工程概况 一体化预制泵站包含一体化预制泵站的设备、指导安装、调试运行后期技术指导。一体化泵站厂区地面设计标高为 m。进水总管管径为DN ,进水管设计管内底标高为 m;出水压力管管径为DN ,设计管中心标高为 m。一体化泵站设计规模为 万m3/d,总变化系数为 ,泵站内共设 台泵, 用一备。水泵设计参数为 m3/h,H= m,N= kw。 二、一体化预制泵站总体要求 1、※一体化预制泵站为交钥匙工程,泵站主体由井筒、潜水泵、粉碎格栅、提升链、管道、阀门、液位传感器、控制系统和排风系统等部件组成。水泵、泵站控制系统、粉碎型格栅须是同一个制造商生产,并提供运输、安装指导、调试和售后服务。所提供的产品必须符合中华人民共和国相关标准。 2、※供货方应根据工程的具体情况进行二次设计,使一体化预制泵站满足招标人的整体运行要求。 三、一体化预制泵站性能技术参数 1、具体设计参数详见设计院 设计图 纸 和工程概况 2、使用条 件: 液体:城 市 污水,雨 水、排水、废 水和源 水。 液体温 度 低 于 40℃ ,液体PH 介 于 6~ 9 之 间 。 四 、预制泵站设计、制造 1、模块 化湿 井泵站:水泵采 用自 耦 立 式 湿 式 安装,均 集成在 同一个井筒内,带 内部维 修 平 台和地面控制面板 。要求操 作 及 维 护 简单 ,在 运输前 进行预装和工厂测试,使现 场 安装时 间 最 小 化,提高系统可靠 性。 2、※预置式 泵站须为整体在 工厂制造完 成( 含泵体、水泵、电 气 设备、自 动 化控制设备) ,现 场 提供的条 件只 是开 挖 和提供 380V 电 源 。 五 、预制泵站构 造 1、顶板 顶板材料由GRP 制成。 顶盖板内外表面平整,不允许有深度2mm 以上的裂纹,不允许有分层脱层,纤维祼露、树脂结节、异物夹杂、色泽明显不匀等现象。 GRP 材料外保护层加抗紫外线材料,防止长时间裸露在太阳光下面老化。 2、泵站上盖 采用不锈钢制成,带安全格栅、通风排气管和扶手。必须加气压弹簧,轻松打开。 3、玻璃钢筒体 ※筒体以无碱玻璃纤维无捻粗纱及其制品为增强材料,热固性树脂为集体,采用计算机控制缠绕工艺,确保厚度均匀并达到设计要求,结构层厚度由结构设计确定,其刚度经过CAE(利...
