一分四功分器仿真案例

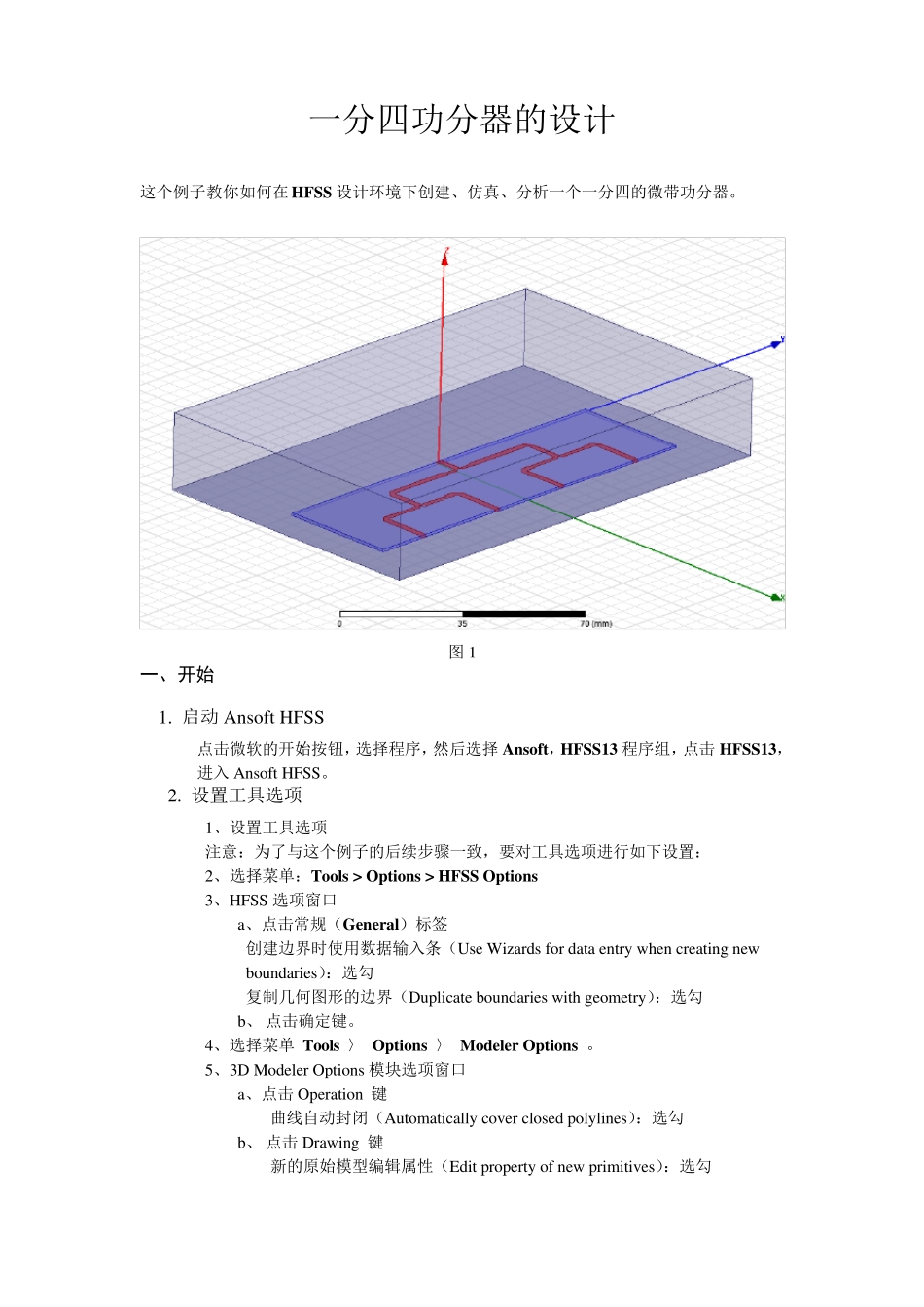

一分四功分器的设计 这个例子教你如何在HFSS 设计环境下创建、仿真、分析一个一分四的微带功分器。 图 1 一、开始 1. 启动 Ansoft HFSS 点击微软的开始按钮，选择程序，然后选择 Ansoft，HFSS13 程序组，点击 HFSS13， 进入 Ansoft HFSS。 2. 设置工具选项 1、设置工具选项 注意：为了与这个例子的后续步骤一致，要对工具选项进行如下设置： 2、选择菜单：Tools > Options > HFSS Options 3、HFSS 选项窗口 a、点击常规（General）标签 创建边界时使用数据输入条（Use Wizards for data entry when creating new boundaries）：选勾 复制几何图形的边界（Duplicate boundaries with geometry）：选勾 b、 点击确定键。 4、选择菜单 Tools 〉 Options 〉 Modeler Options 。 5、3D Modeler Options 模块选项窗口 a、点击 Operation 键 曲线自动封闭（Automatically cover closed polylines）：选勾 b、 点击 Drawing 键 新的原始模型编辑属性（Edit property of new primitives）：选勾 c、 点击确定。 3. 打开新工程 1、在 HFSS 窗口，点击工具条上的，或者选择菜单 File > New 。 2、从 Project 菜单选择 Insert HFSS Design 。 图 2 4. 设置求解类型 1. 选择菜单 HFSS 〉 Solution Type 。 2. Solution Type 窗口： 1）选择模式驱动（Driven Modal） 2）点击 OK 按钮。 图 3 二、建立 3D 模型 1. 设置模型单位 1. 选择菜单 Modeler 〉 Units 。 2. 设置单位： a. 选择单位毫米（m m ） b. 点击确定 2. 设置默认材料 1. 在3D 模型材料工具栏，选择Select。 图 4 2. 选择定义窗口： a. 在通过名称区域输入 Taconic TLX (tm)。 b. 点击确定。 图 5 3. 创建衬底 1. 创建衬底 1）选择菜单 Draw 〉 Box 。 在坐标输入区域，输入长方体的位置 X: 0.0 , Y: -60，Z: 0.0，点击 Enter 键。 坐标输入区域，输入长方体的对角位置 dX: 37,dY: 120,dZ: 0.79，点击 Enter 键。 2) 设置名称 在性质（Properties）窗口点击 Box 1 选择属性（Attribu te）。 在名称（Name ）处输入：Sub1 在透明度(Transparent)选择0.6 点击确定。 2. 优化视角 选择菜单：View 〉 Fit All 〉All Views 。或者按住 CTRL+D 键。如图 6 所示 图6 三、.创建无限接地板 1....
