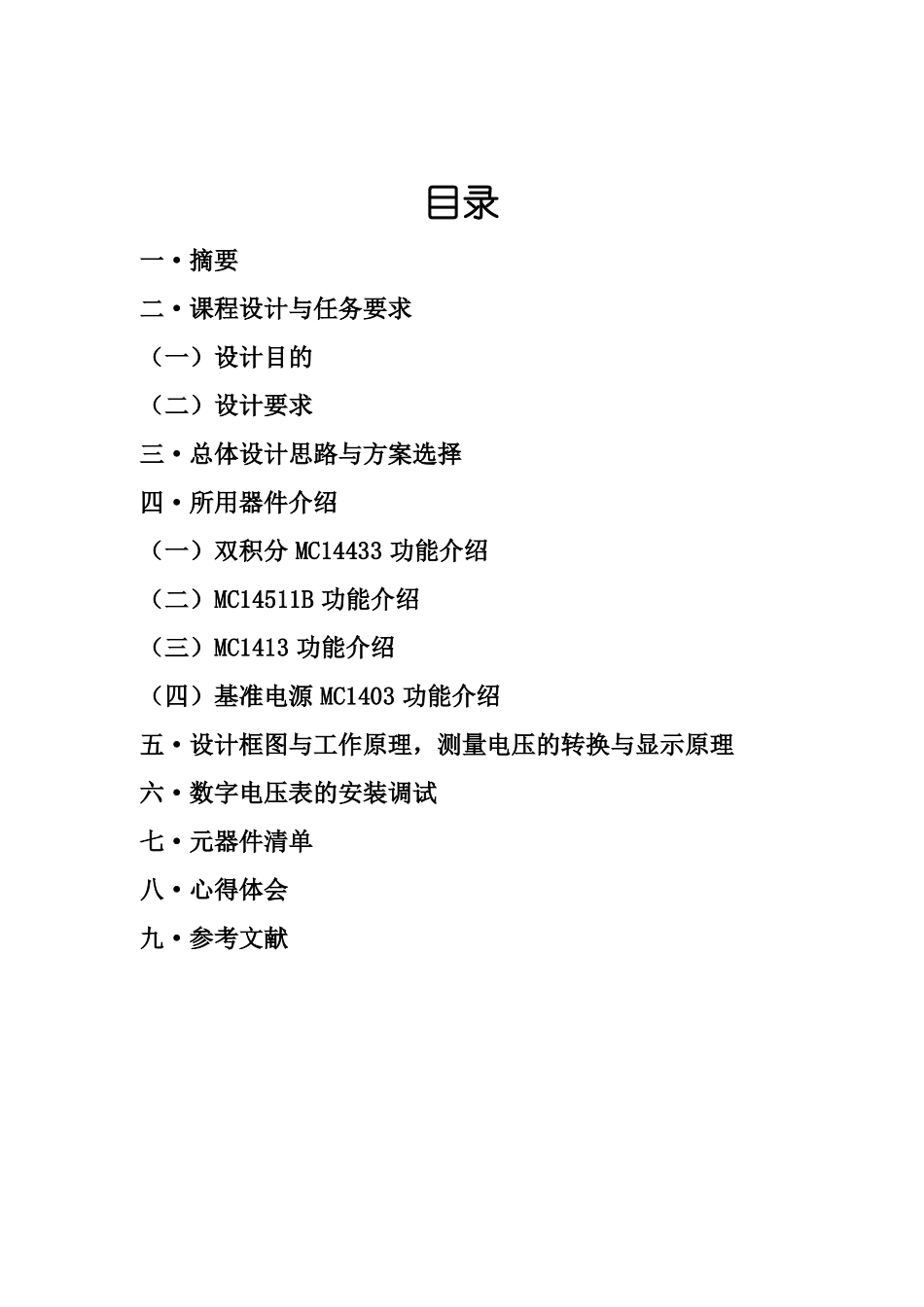

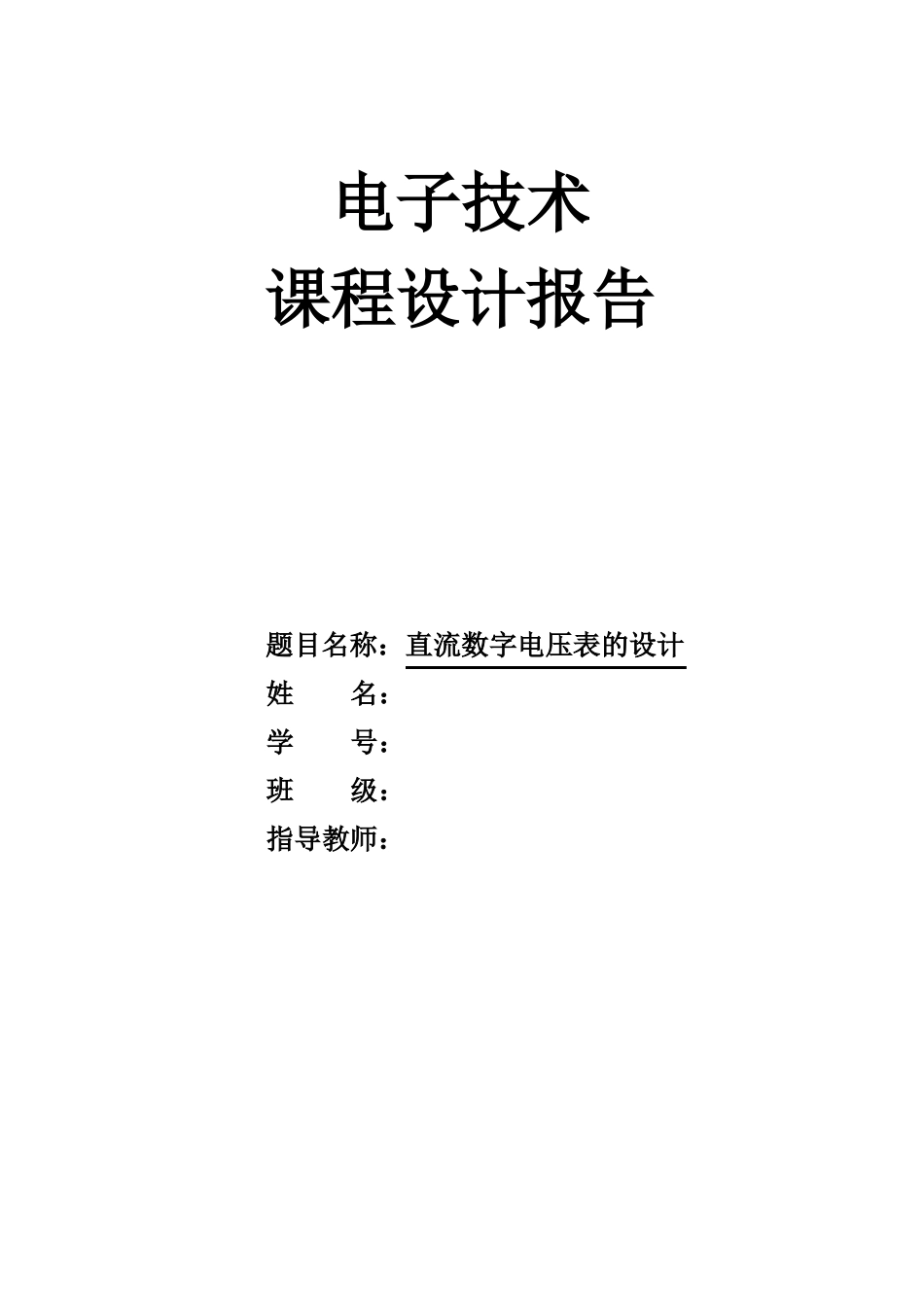

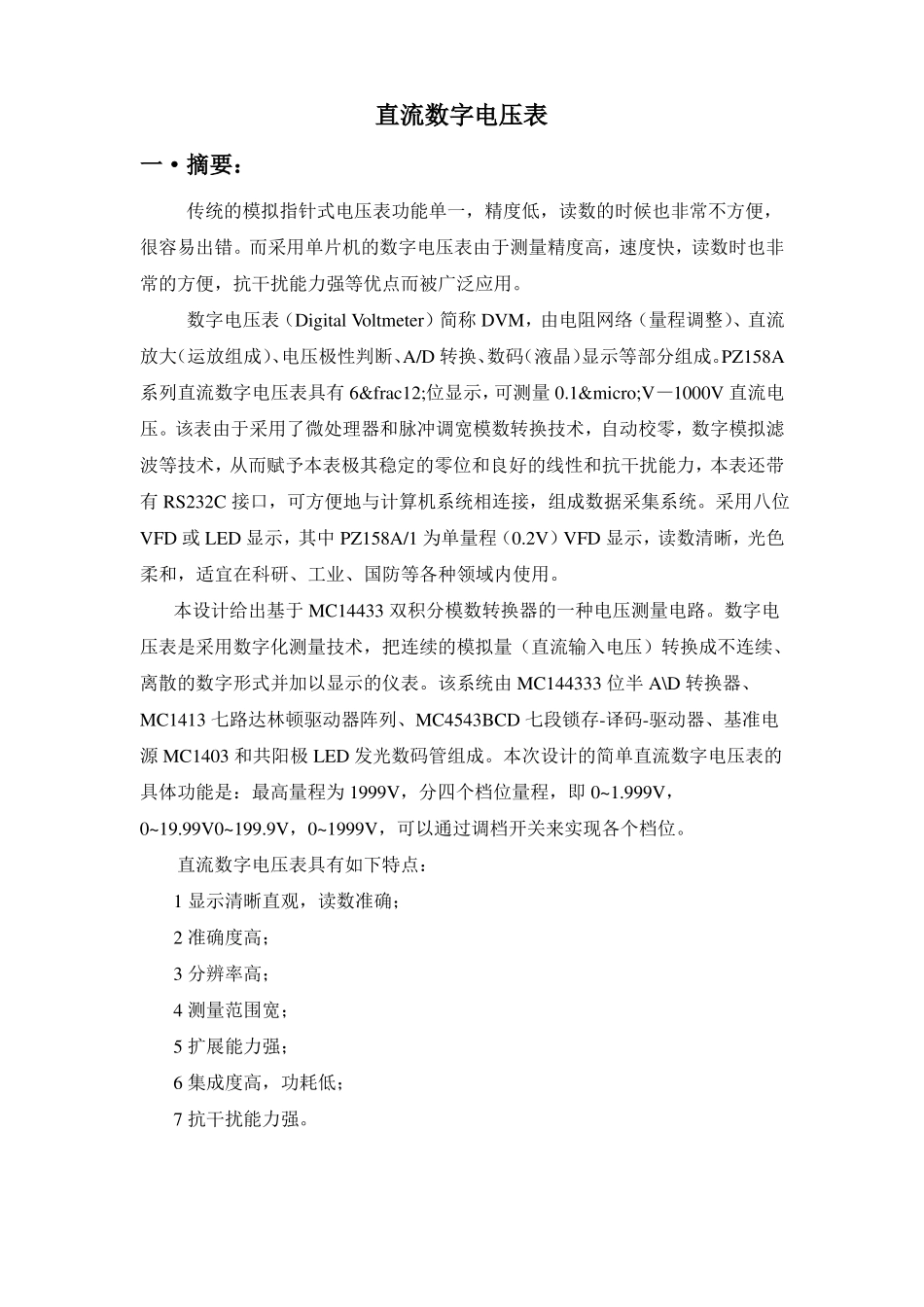

电子技术课程设计报告题目名称：直流数字电压表的设计姓名：学号：班级：指导教师：目录一·摘要二·课程设计与任务要求（一）设计目的（二）设计要求三·总体设计思路与方案选择四·所用器件介绍（一）双积分 MC14433 功能介绍（二）MC14511B 功能介绍（三）MC1413 功能介绍（四）基准电源 MC1403 功能介绍五·设计框图与工作原理，测量电压的转换与显示原理六·数字电压表的安装调试七·元器件清单八·心得体会九·参考文献直流数字电压表一·摘要：传统的模拟指针式电压表功能单一，精度低，读数的时候也非常不方便，很容易出错。而采用单片机的数字电压表由于测量精度高，速度快，读数时也非常的方便，抗干扰能力强等优点而被广泛应用。数字电压表（Digital Voltmeter）简称 DVM，由电阻网络（量程调整）、直流放大（运放组成）、电压极性判断、A/D 转换、数码（液晶）显示等部分组成。PZ158A系列直流数字电压表具有 6½位显示，可测量 0.1µV—1000V 直流电压。该表由于采用了微处理器和脉冲调宽模数转换技术，自动校零，数字模拟滤波等技术，从而赋予本表极其稳定的零位和良好的线性和抗干扰能力，本表还带有 RS232C 接口，可方便地与计算机系统相连接，组成数据采集系统。采用八位VFD 或 LED 显示，其中 PZ158A/1 为单量程（0.2V）VFD 显示，读数清晰，光色柔和，适宜在科研、工业、国防等各种领域内使用。本设计给出基于 MC14433 双积分模数转换器的一种电压测量电路。数字电压表是采用数字化测量技术，把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式并加以显示的仪表。该系统由 MC144333 位半 A\D 转换器、MC1413 七路达林顿驱动器阵列、MC4543BCD 七段锁存-译码-驱动器、基准电源 MC1403 和共阳极 LED 发光数码管组成。本次设计的简单直流数字电压表的具体功能是：最高量程为 1999V，分四个档位量程，即 0~1.999V，0~19.99V0~199.9V，0~1999V，可以通过调档开关来实现各个档位。直流数字电压表具有如下特点：1 显示清晰直观，读数准确；2 准确度高；3 分辨率高；4 测量范围宽；5 扩展能力强；6 集成度高，功耗低；7 抗干扰能力强。二·课程设计任务与要求2.1设计目的：1了解直流数字电压表的基本构成，熟悉3位半双积分型A / D转换器MC14433(TC14433)的性能及其引脚功能;2.掌握通用直流数字电压表的设计方法、测试与调试技术。3 掌握双积分 A/D 转换的工作原理和...
