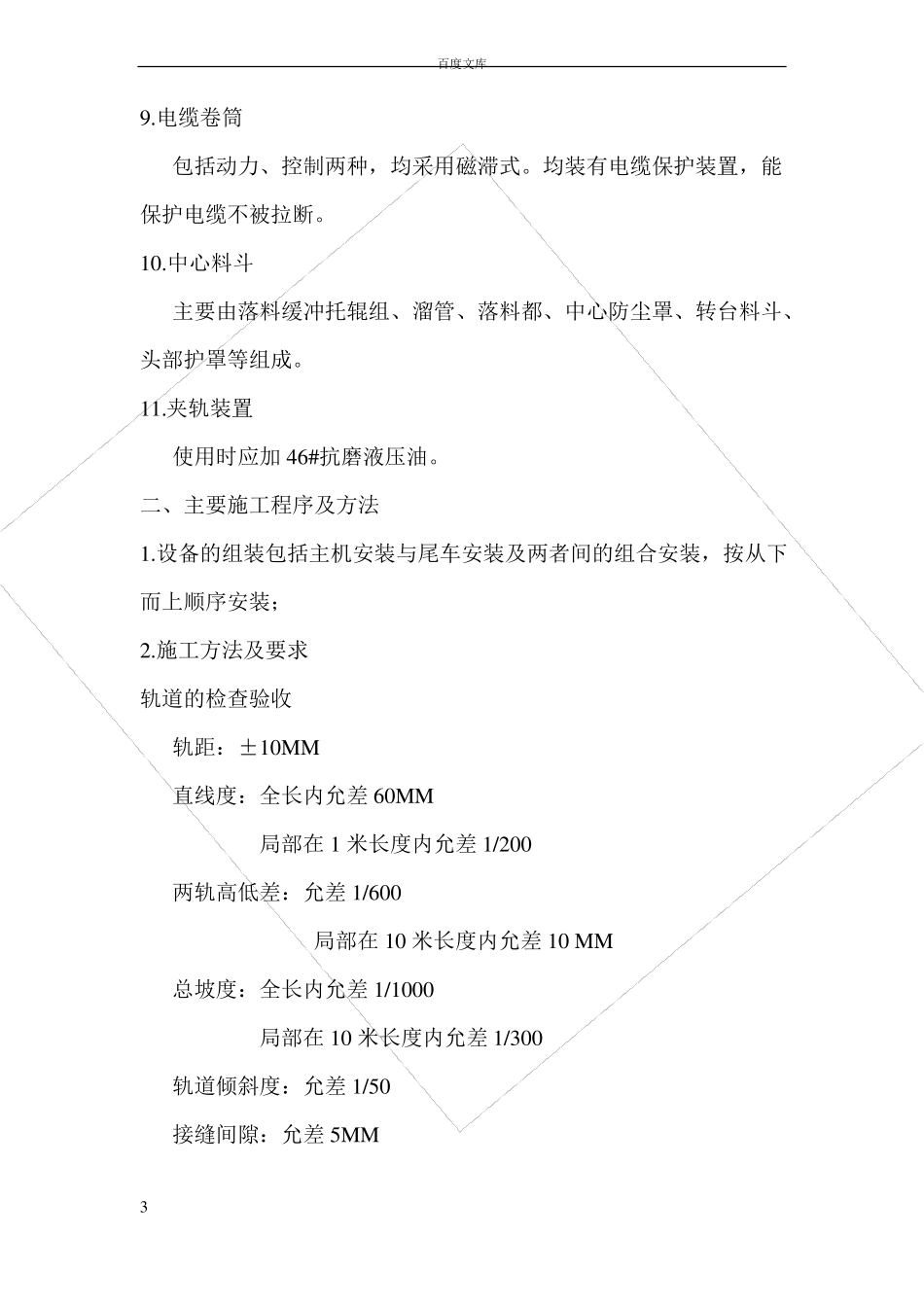

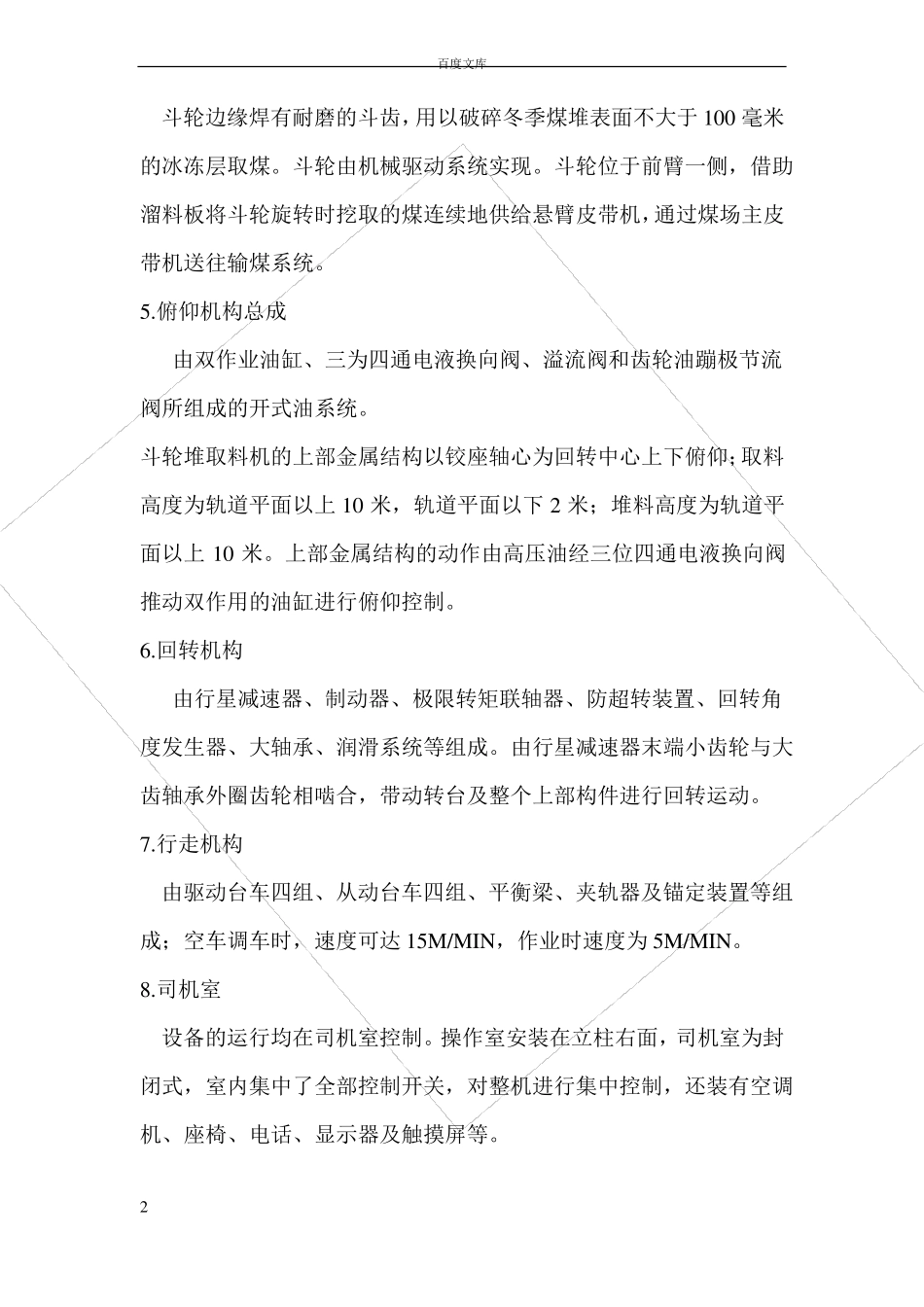

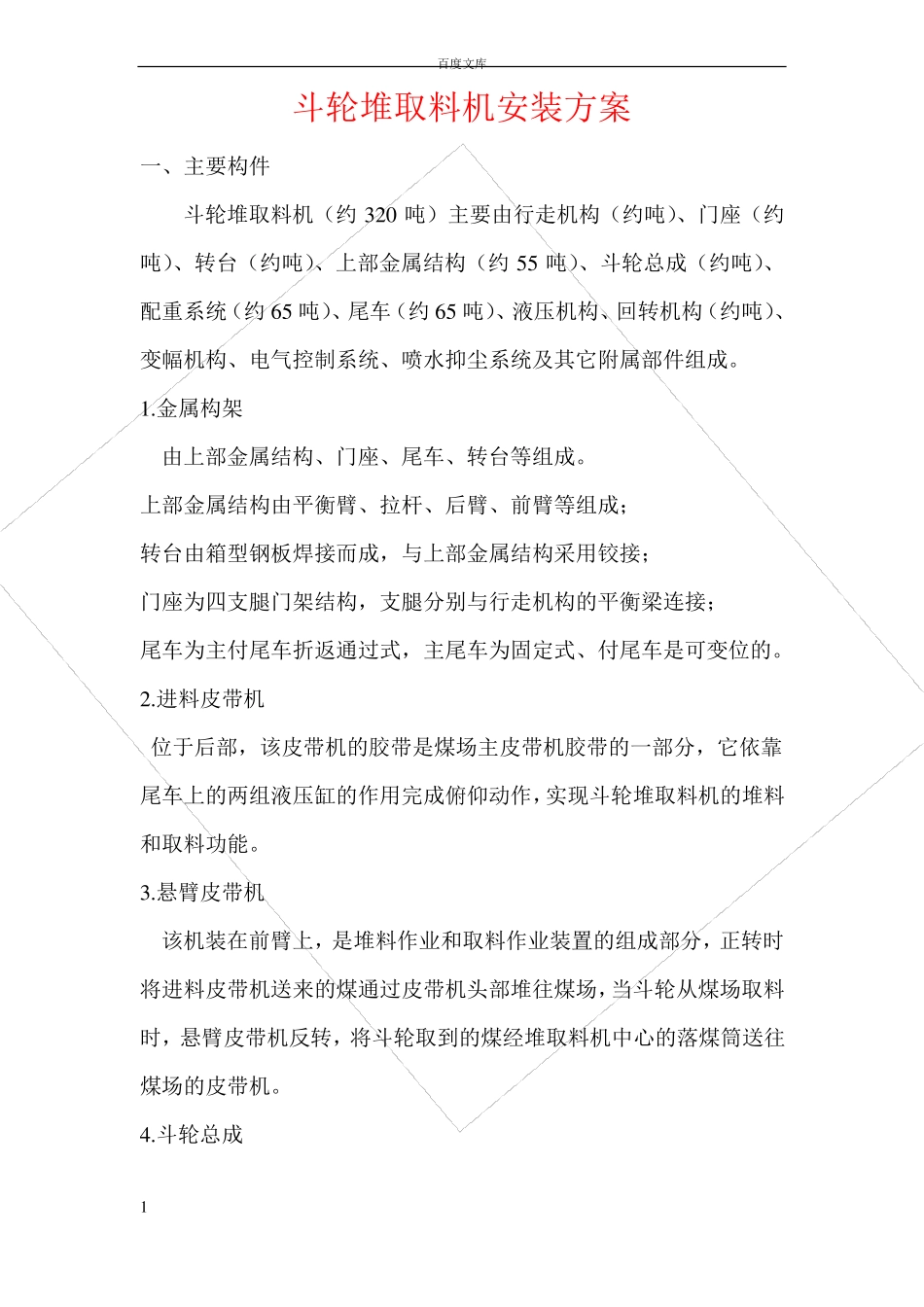

百度文库斗轮堆取料机安装方案一、主要构件斗轮堆取料机(约 320 吨)主要由行走机构(约吨)、门座(约吨)、转台(约吨)、上部金属结构(约 55 吨)、斗轮总成(约吨)、配重系统(约 65 吨)、尾车(约 65 吨)、液压机构、回转机构(约吨)、变幅机构、电气控制系统、喷水抑尘系统及其它附属部件组成。1.金属构架由上部金属结构、门座、尾车、转台等组成。上部金属结构由平衡臂、拉杆、后臂、前臂等组成;转台由箱型钢板焊接而成,与上部金属结构采用铰接;门座为四支腿门架结构,支腿分别与行走机构的平衡梁连接;尾车为主付尾车折返通过式,主尾车为固定式、付尾车是可变位的。2.进料皮带机位于后部,该皮带机的胶带是煤场主皮带机胶带的一部分,它依靠尾车上的两组液压缸的作用完成俯仰动作,实现斗轮堆取料机的堆料和取料功能。3.悬臂皮带机该机装在前臂上,是堆料作业和取料作业装置的组成部分,正转时将进料皮带机送来的煤通过皮带机头部堆往煤场,当斗轮从煤场取料时,悬臂皮带机反转,将斗轮取到的煤经堆取料机中心的落煤筒送往煤场的皮带机。4.斗轮总成1百度文库斗轮边缘焊有耐磨的斗齿,用以破碎冬季煤堆表面不大于 100 毫米的冰冻层取煤。斗轮由机械驱动系统实现。斗轮位于前臂一侧,借助溜料板将斗轮旋转时挖取的煤连续地供给悬臂皮带机,通过煤场主皮带机送往输煤系统。5.俯仰机构总成由双作业油缸、三为四通电液换向阀、溢流阀和齿轮油蹦极节流阀所组成的开式油系统。斗轮堆取料机的上部金属结构以铰座轴心为回转中心上下俯仰;取料高度为轨道平面以上 10 米,轨道平面以下 2 米;堆料高度为轨道平面以上 10 米。上部金属结构的动作由高压油经三位四通电液换向阀推动双作用的油缸进行俯仰控制。6.回转机构由行星减速器、制动器、极限转矩联轴器、防超转装置、回转角度发生器、大轴承、润滑系统等组成。由行星减速器末端小齿轮与大齿轴承外圈齿轮相啮合,带动转台及整个上部构件进行回转运动。7.行走机构由驱动台车四组、从动台车四组、平衡梁、夹轨器及锚定装置等组成;空车调车时,速度可达 15M/MIN,作业时速度为 5M/MIN。8.司机室设备的运行均在司机室控制。操作室安装在立柱右面,司机室为封闭式,室内集中了全部控制开关,对整机进行集中控制,还装有空调机、座椅、电话、显示器及触摸屏等。2百度文库9.电缆卷筒包括动力、控制两种,均采用磁滞式。均装有电缆保护装置,能保护电缆不被拉断。10.中心料斗...
