新能源汽车电机与驱动系统教案系列项目三任务1驱动电机认知

新能源汽车电机与驱动系统教案系列项目三任务1驱动电机认知_第1页
1/20
新能源汽车电机与驱动系统教案系列项目三任务1驱动电机认知_第2页
2/20
新能源汽车电机与驱动系统教案系列项目三任务1驱动电机认知_第3页
3/20

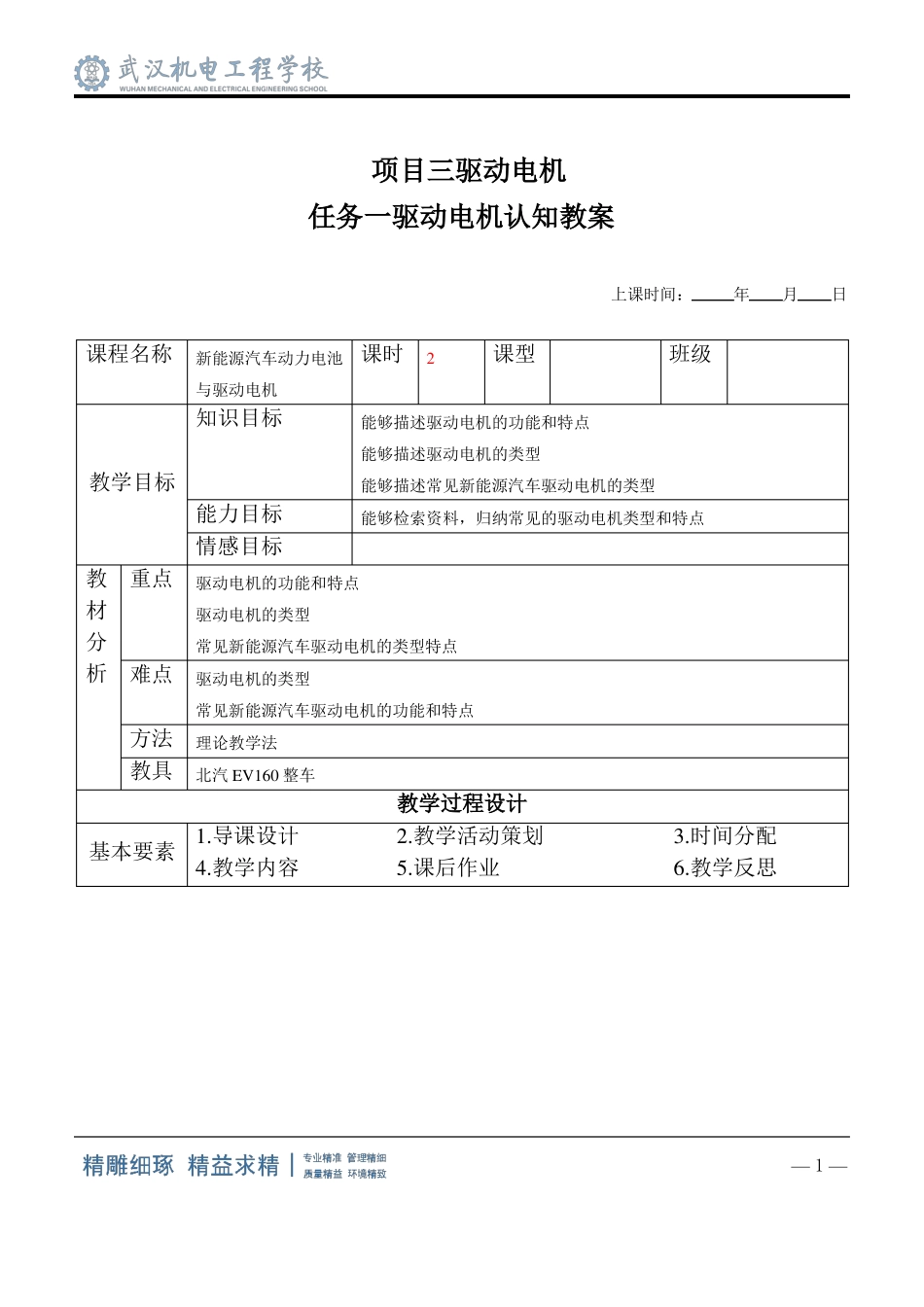

项目三驱动电机任务一驱动电机认知教案上课时间:年月日课程名称新能源汽车动力电池与驱动电机课时2课型班级知识目标教学目标能力目标情感目标教重点材分析难点方法教具驱动电机的类型能够描述驱动电机的功能和特点能够描述驱动电机的类型能够描述常见新能源汽车驱动电机的类型能够检索资料,归纳常见的驱动电机类型和特点驱动电机的功能和特点常见新能源汽车驱动电机的类型特点驱动电机的类型常见新能源汽车驱动电机的功能和特点理论教学法北汽 EV160 整车教学过程设计1.导课设计2.教学活动策划3.时间分配基本要素4.教学内容5.课后作业6.教学反思— 1 —导课:一辆电动汽车无法高速行驶,你的主管初步诊断结果为驱动电机故障,让你对电机进行检查,你能完成这个任务吗?理论教学内容:1. 驱动电机的功能和特点电机,也称“驱动电机”,是一种将电能转化成机械能,并可以再使机械能产生动能,用来驱动其他装置的电气设备。驱动电机对于新能源汽车来说就像人的心脏一样重要,它负责给整车提供驱动的力,是新能源汽车驱动系统的核心部件之一,如图 3-1-1 所示。图 3-1-1 新能源汽车主要部件驱动纯电动汽车和混合动力汽车的电机需要在各个转速下均能够产生转矩。图 3-1-2 表示的是汽车驱动用电机的转速与转矩之间的关系,这种曲线被称为转速转矩曲线。汽车用驱动电机在中速以下时要求恒定功率输出,转矩与速度组合决定电机的运转情况,根据坡道起步、急加速、行驶区域、高速巡航等不同的行驶状态,会发生很大的变化。— 2 —图 3-1-2 汽车驱动电机转速与转矩要求新能源汽车采用的驱动电机有以下特点。1)体积小、功率密度大由于新能源汽车的整车空间有限,因此第一要求驱动电机的结构紧凑、尺寸要小。这就意味着电机系统(驱动电机+电机控制器)的尺寸将受到很大的限制,电机设计厂家必须想尽办法缩小驱动电机的体积,即提高电机的功率密度和转矩密度。尤其是民用的乘用车,对电机的体积限制要求很高,因此业内一般选用高功率密度的永磁同步电机作为驱动电机解决方案的。2)效率高、高效区广、质量轻新能源汽车驱动电机的第二个特点就是效率要高、高效区要广、质量要轻。续航里程一直是新能源汽车的短板,而提升续航里程的方法就是提升驱动电机的效率,保证每千瓦·时电都能发挥最大的用处。驱动电机的高效工况区要够广,保证汽车在大部分工况下的都是处于高效状态下。减轻电机质量,也能间接降低整车的功耗,实现续航里程提升,如图 3-...
