施工技术交底金属结构

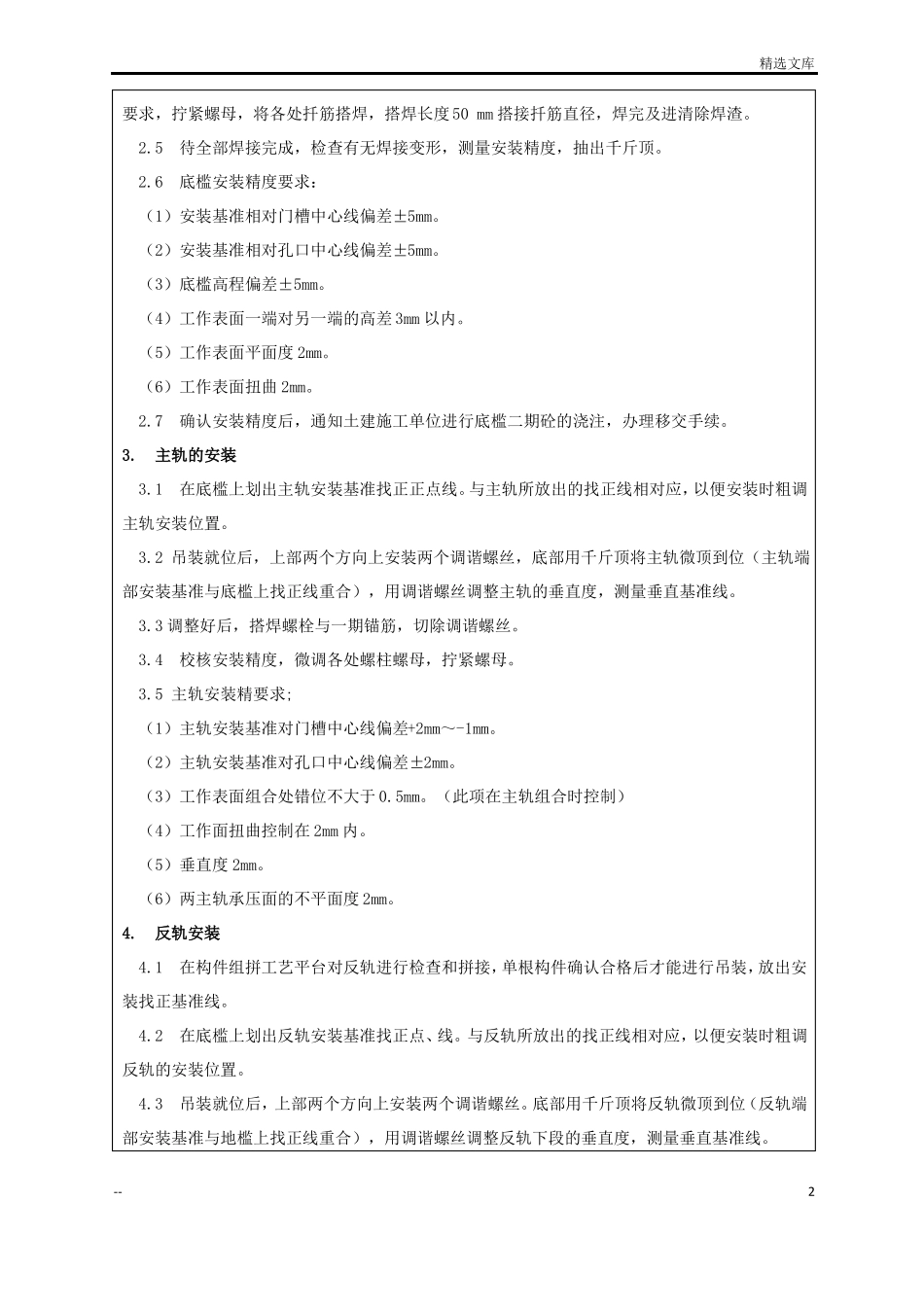

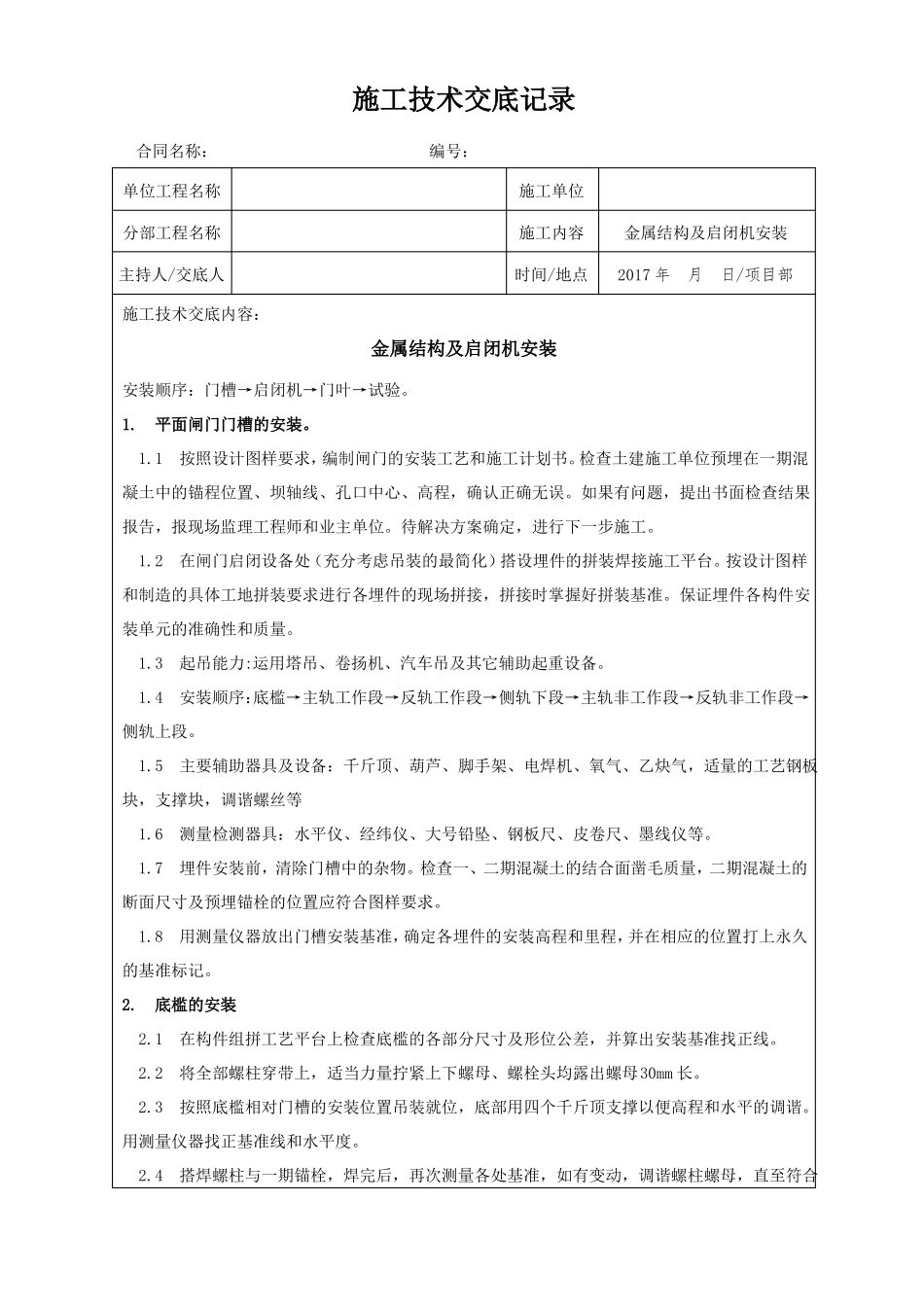

施工技术交底记录合同名称：编号：单位工程名称分部工程名称主持人/交底人施工技术交底内容：施工单位施工内容时间/地点金属结构及启闭机安装2017 年月日/项目部金属结构及启闭机安装安装顺序：门槽→启闭机→门叶→试验。1.平面闸门门槽的安装。1.1按照设计图样要求，编制闸门的安装工艺和施工计划书。检查土建施工单位预埋在一期混凝土中的锚程位置、坝轴线、孔口中心、高程，确认正确无误。如果有问题，提出书面检查结果报告，报现场监理工程师和业主单位。待解决方案确定，进行下一步施工。1.2在闸门启闭设备处（充分考虑吊装的最简化）搭设埋件的拼装焊接施工平台。按设计图样和制造的具体工地拼装要求进行各埋件的现场拼接，拼接时掌握好拼装基准。保证埋件各构件安装单元的准确性和质量。1.3起吊能力:运用塔吊、卷扬机、汽车吊及其它辅助起重设备。1.4安装顺序：底槛→主轨工作段→反轨工作段→侧轨下段→主轨非工作段→反轨非工作段→侧轨上段。1.5主要辅助器具及设备：千斤顶、葫芦、脚手架、电焊机、氧气、乙炔气，适量的工艺钢板块，支撑块，调谐螺丝等1.6测量检测器具：水平仪、经纬仪、大号铅坠、钢板尺、皮卷尺、墨线仪等。1.7埋件安装前，清除门槽中的杂物。检查一、二期混凝土的结合面凿毛质量，二期混凝土的断面尺寸及预埋锚栓的位置应符合图样要求。1.8用测量仪器放出门槽安装基准，确定各埋件的安装高程和里程，并在相应的位置打上永久的基准标记。2.底槛的安装 2.1在构件组拼工艺平台上检查底槛的各部分尺寸及形位公差，并算出安装基准找正线。 2.2将全部螺柱穿带上，适当力量拧紧上下螺母、螺栓头均露出螺母30mm 长。 2.3按照底槛相对门槽的安装位置吊装就位，底部用四个千斤顶支撑以便高程和水平的调谐。用测量仪器找正基准线和水平度。 2.4搭焊螺柱与一期锚栓，焊完后，再次测量各处基准，如有变动，调谐螺柱螺母，直至符合精选文库要求，拧紧螺母，将各处扦筋搭焊，搭焊长度50 mm 搭接扦筋直径，焊完及进清除焊渣。 2.5待全部焊接完成，检查有无焊接变形，测量安装精度，抽出千斤顶。 2.6底槛安装精度要求：（1）安装基准相对门槽中心线偏差±5mm。（2）安装基准相对孔口中心线偏差±5mm。（3）底槛高程偏差±5mm。（4）工作表面一端对另一端的高差 3mm 以内。（5）工作表面平面度 2mm。（6）工作表面扭曲 2mm。 2.7确认安装精度后，通知土建施工单位进行底槛二期砼的浇注，办理移交手续。3.主轨的安装 3....
