施工质量验收及评定范围划分表--001

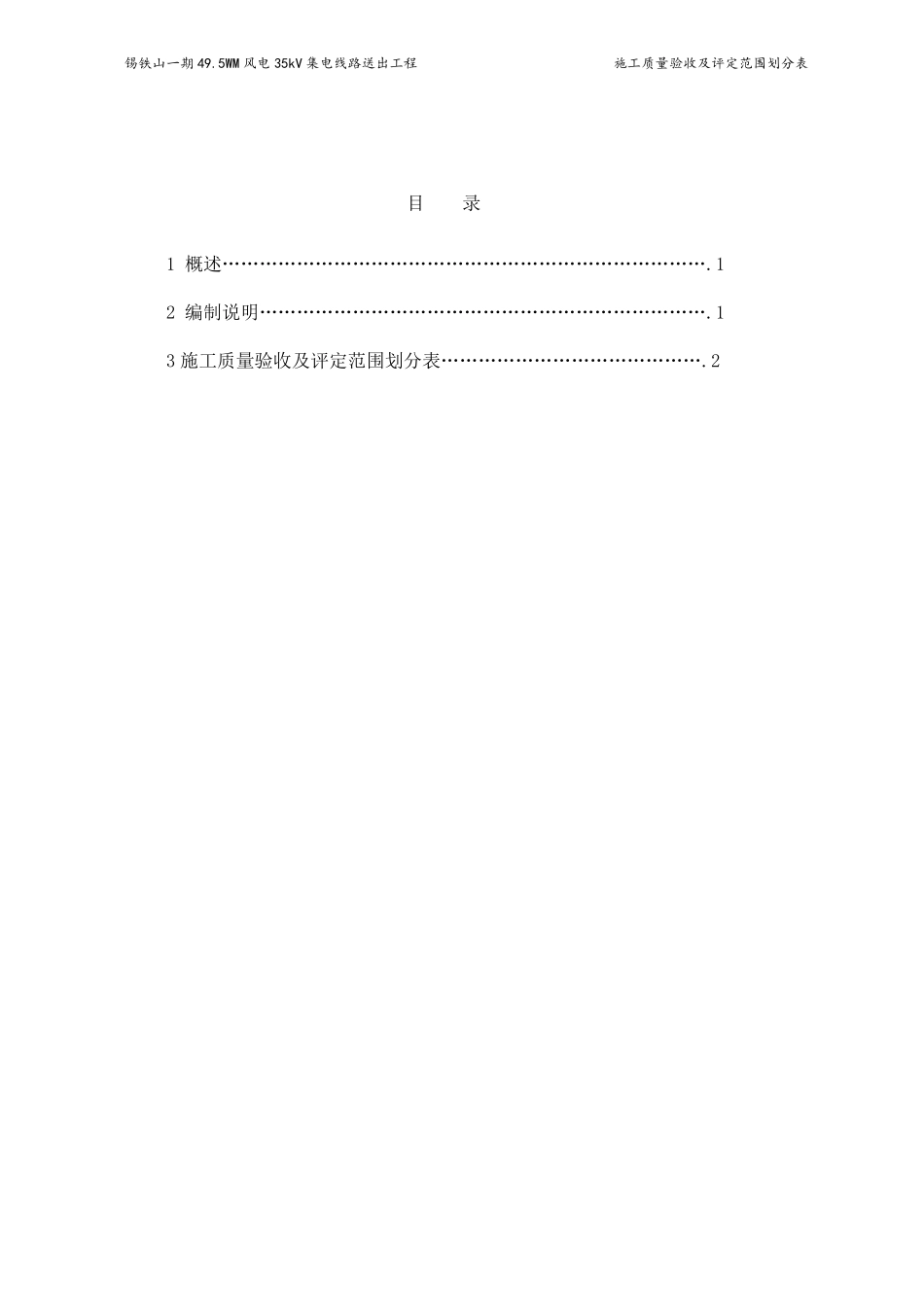

锡铁山一期 49.5WM 风电 35kV 集电线路送出工程施工质量验收及评定范围划分表锡铁山一期 49.5MW 工程 35kV 集电线路工程及 110kV 线路送出工程施工质量验收及评定范围划分表中国能源建设集团西北电力建设甘肃工程有限公司二零一七年四月锡铁山一期 49.5WM 风电 35kV 集电线路送出工程施工质量验收及评定范围划分表目录1 概述…………………………………………………………………….12 编制说明……………………………………………………………….13 施工质量验收及评定范围划分表…………………………………….2锡铁山一期 49.5WM 风电 35kV 集电线路送出工程施工质量验收及评定范围划分表一、概述本工程集电线路全长 18.5 公里,使用导线型号为 LGJ-120/25,LGJ-185/30;其 中 LGJ-120/25线路全长 10.89 公里,LGJ-185/30 线路全长 8.06 公里,本期为 3 回电缆进线,全线架设双地线,采用1×7×7.8—1270—B(GJ-50)型镀锌钢绞线,通讯采用 ADSS 光缆。接入 110kV 升压站及穿越部分电缆为 ZR-YJ23-26/35-3×240，电缆总长1090 米，箱变至集电线路电缆为 ZR-YJV23-26/35-3×70，电缆总长 1200 米。新建线路流沙坪 110kV 开关站东数第四 110kV 进线构架。本期线路采用单回路架设（1＃-3＃塔采用双回路铁塔为二期预留走廊）架空线路全长 1.066km,导线型号为 JL／LBIA-240／30-24／7 型铝包钢芯铝绞线，地线型号一根为 JLB20A-100-19 型铝包钢绞线，一根为 OPGW 光缆。二、编制说明由我项目部承建的锡铁山一期 49.5MW 工程 35kV 集电线路工程及 110kV 线路送出工程，在建设施工过程中，公司严格执行三级质量检查检验制度，为明确三级质量检验范围，规定三级质量检验内容，标准施工记录，为此特制定本《施工质量评定项目划分表》。现就本表中的有关问题说明如下：1．新建架空 35kV 线路 18.5km,110kV 线路 1.066km。2． 工程三级检查制：施工队在施工中完成对单元工程和分项工程进行 100%质量检查并填写记录报项目部进行复检，项目部对分项工程、分部工程和单位工程进行 100%的复查并填写复检记录报公司进行专检，公司依据有关规定并按照项目管理要求对分部工程和单元工程进行抽检，填写专检记录。4．《施工质量验收及评定范围划分表》中符号意义：表中带√的为需要验评的项目。三、施工质量验收及评定范围划分表- 1 -锡铁山一期 49.5WM 风电 35kV 集电线路送出工程施工质量验收及评...
