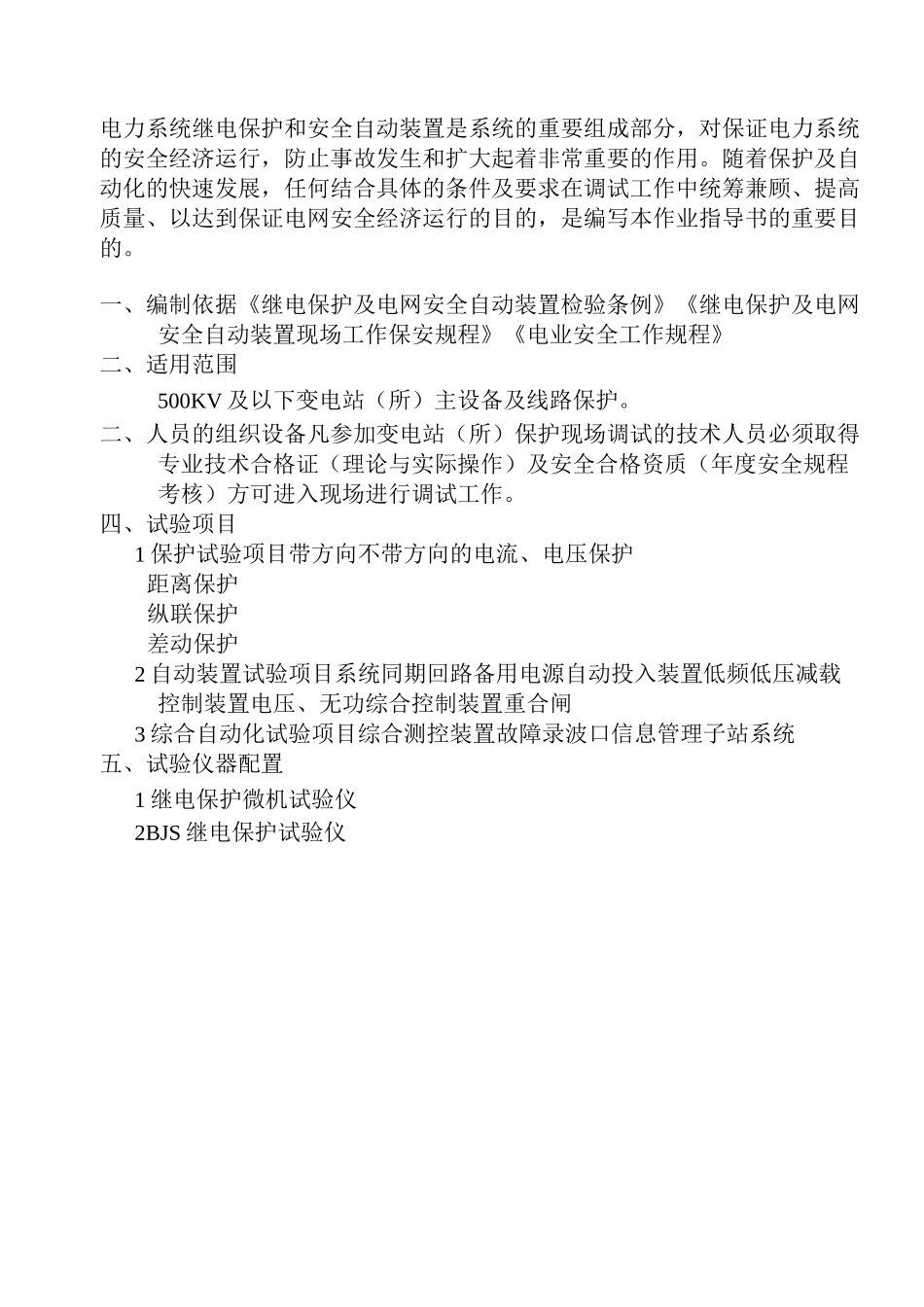

电力系统继电保护和安全自动装置是系统的重要组成部分，对保证电力系统的安全经济运行，防止事故发生和扩大起着非常重要的作用。随着保护及自动化的快速发展，任何结合具体的条件及要求在调试工作中统筹兼顾、提高质量、以达到保证电网安全经济运行的目的，是编写本作业指导书的重要目的。一、编制依据《继电保护及电网安全自动装置检验条例》《继电保护及电网安全自动装置现场工作保安规程》《电业安全工作规程》二、适用范围500KV 及以下变电站（所）主设备及线路保护。二、人员的组织设备凡参加变电站（所）保护现场调试的技术人员必须取得专业技术合格证（理论与实际操作）及安全合格资质（年度安全规程考核）方可进入现场进行调试工作。四、试验项目1 保护试验项目带方向不带方向的电流、电压保护距离保护纵联保护差动保护2 自动装置试验项目系统同期回路备用电源自动投入装置低频低压减载控制装置电压、无功综合控制装置重合闸3 综合自动化试验项目综合测控装置故障录波口信息管理子站系统五、试验仪器配置1 继电保护微机试验仪2BJS 继电保护试验仪八、试验流3 数字式万用表4 钳形相位表5 毫伏电压表6 微安电流表六、试验原理依据设计原理定值状态下，利用电气量的变化，采用静态模拟的方式，观察保护动作情况与逻辑是否正确。七、试验接线二次回路传九、操作步骤及要点带负荷相量检查1 审阅设计图纸在调试二次展开前应检查站内一次设备与保护配置情况是否相符，检查设计图纸有无疑问，如发现设计图纸有问题，应及时提出并尽快解决。2 二次回路检查检查保护二次回路的连接与原理及设计方案是否相符，如回路接线有误应及时改正，对 CT、PT 所有二次绕组进行极性检查，保证所有二次绕组极性与设计相符。3 整组试验3．1 试验准备3．1．1 在对保护装置进行调试工作前，应对试验电源进行检查，保证通入工频正弦交流电源，电源应有足够的容量承担最大试验负荷。3.1.2 保护装置上电前必须将由 TA 来的电流线和 TV 来的电压线全部断开，确保与外部回路无任何联系。3.1.3检查所有的继电保护试验仪是否完好，试验定植是否整定完好。3.1.4在进行保护整组试验前应将装置通入额定模拟量（电压、电流）进行装置采样，观察精度是否符合误差要求。3.2 保护试验3.2.1对每一套保护装置均应进行整定试验，检查装置动作的正确性，可靠性，灵敏性，按装置定值在保护试验仪电气量，测试装置按其逻辑要求能否正确动作及不动作，在断开断路器...
