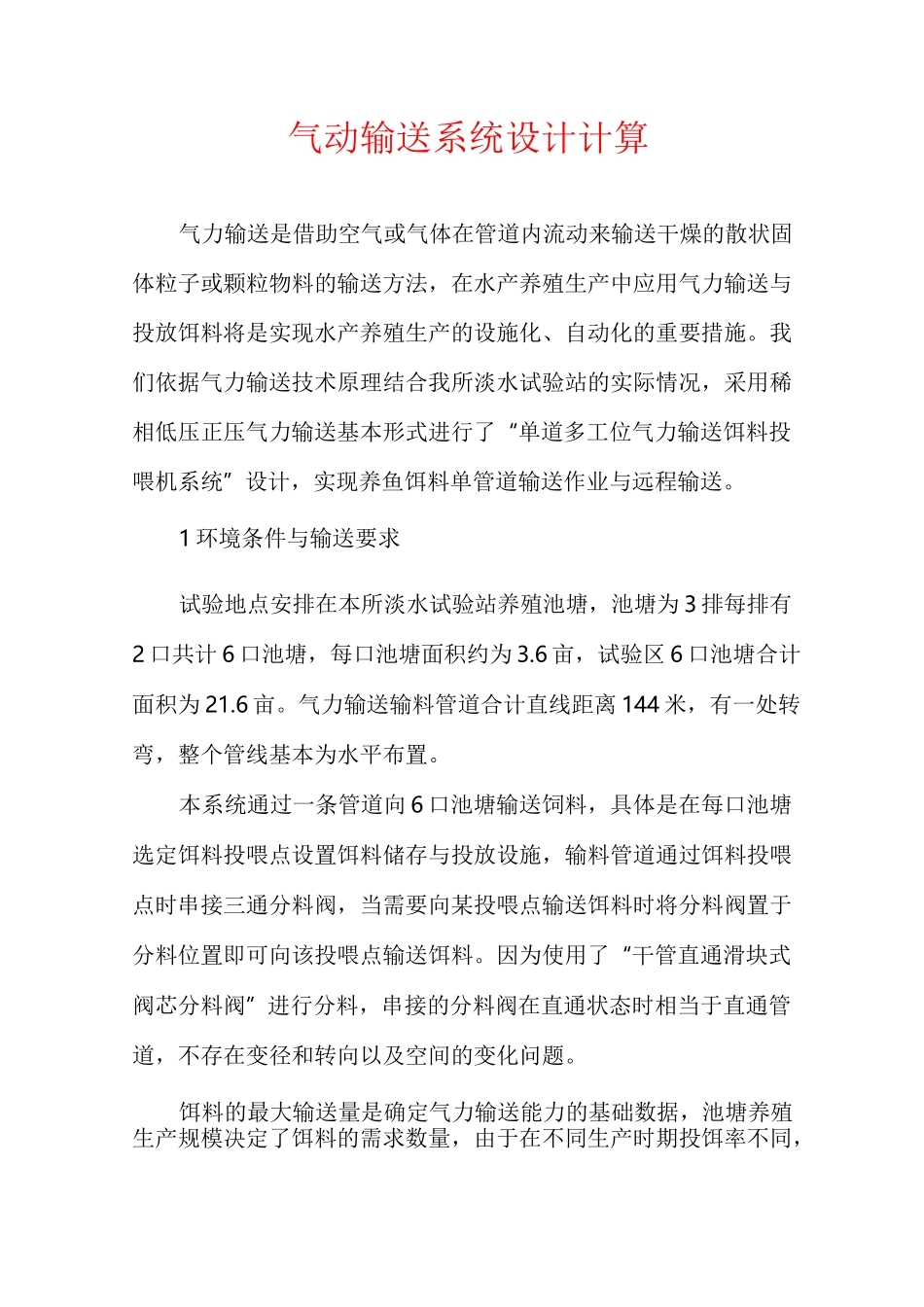

气动输送系统设计计算

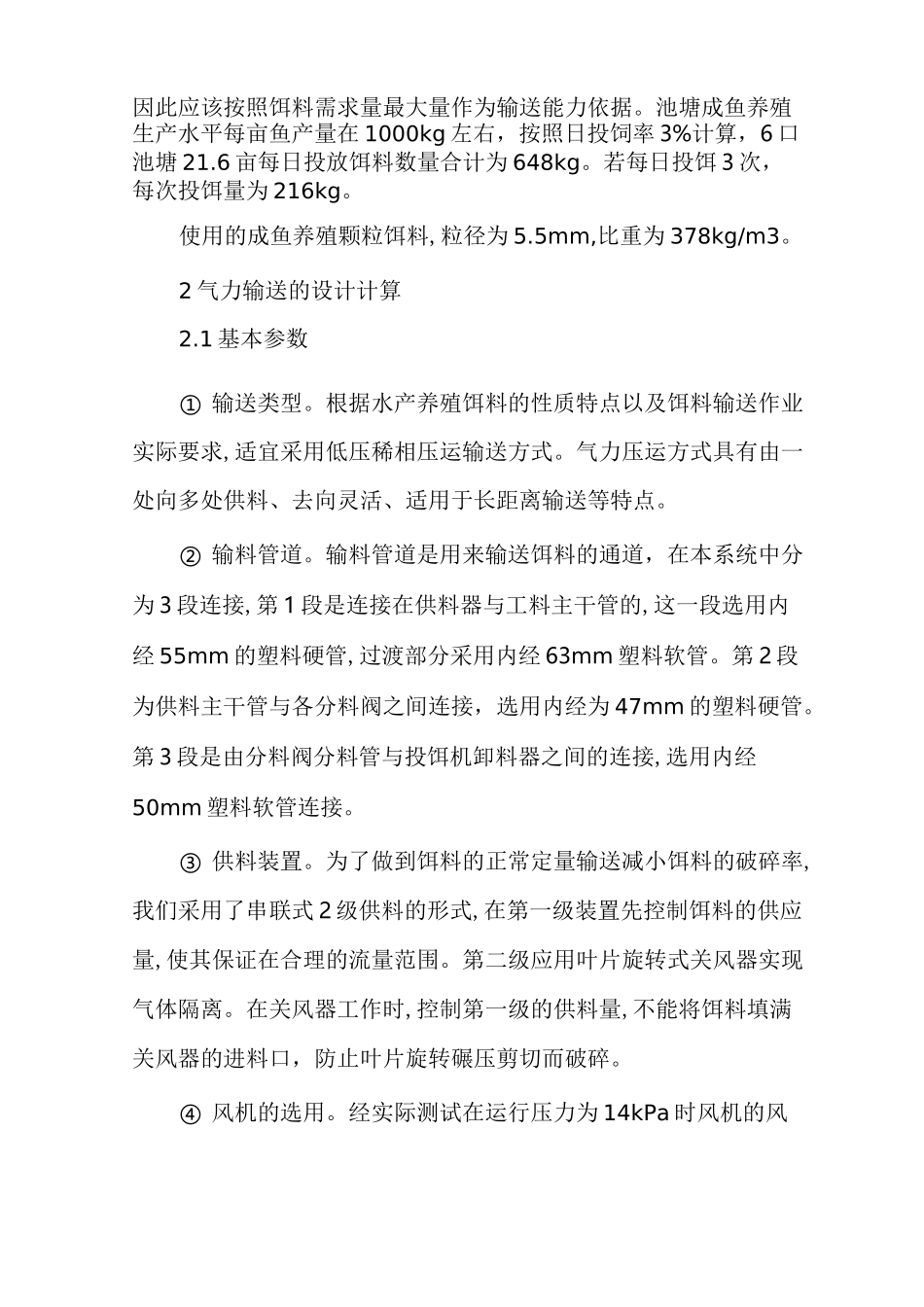

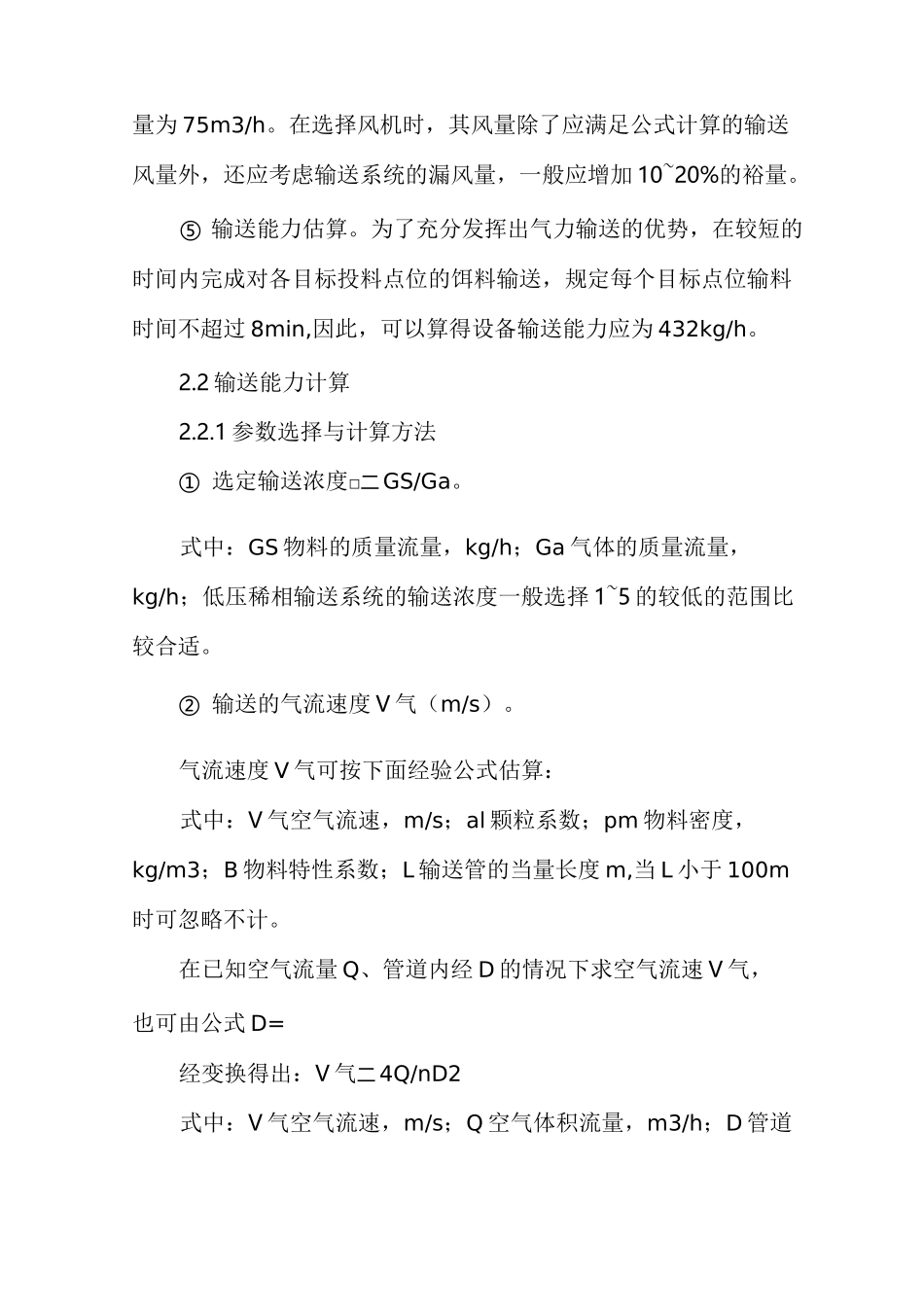

气动输送系统设计计算气力输送是借助空气或气体在管道内流动来输送干燥的散状固体粒子或颗粒物料的输送方法，在水产养殖生产中应用气力输送与投放饵料将是实现水产养殖生产的设施化、自动化的重要措施。我们依据气力输送技术原理结合我所淡水试验站的实际情况，采用稀相低压正压气力输送基本形式进行了“单道多工位气力输送饵料投喂机系统”设计，实现养鱼饵料单管道输送作业与远程输送。1 环境条件与输送要求试验地点安排在本所淡水试验站养殖池塘，池塘为 3 排每排有2 口共计 6 口池塘，每口池塘面积约为 3.6 亩，试验区 6 口池塘合计面积为 21.6 亩。气力输送输料管道合计直线距离 144 米，有一处转弯，整个管线基本为水平布置。本系统通过一条管道向 6 口池塘输送饲料，具体是在每口池塘选定饵料投喂点设置饵料储存与投放设施，输料管道通过饵料投喂点时串接三通分料阀，当需要向某投喂点输送饵料时将分料阀置于分料位置即可向该投喂点输送饵料。因为使用了“干管直通滑块式阀芯分料阀”进行分料，串接的分料阀在直通状态时相当于直通管道，不存在变径和转向以及空间的变化问题。饵料的最大输送量是确定气力输送能力的基础数据，池塘养殖生产规模决定了饵料的需求数量，由于在不同生产时期投饵率不同，因此应该按照饵料需求量最大量作为输送能力依据。池塘成鱼养殖生产水平每亩鱼产量在 1000kg 左右，按照日投饲率 3%计算，6 口池塘 21.6 亩每日投放饵料数量合计为 648kg。若每日投饵 3 次，每次投饵量为 216kg。使用的成鱼养殖颗粒饵料,粒径为 5.5mm,比重为 378kg/m3。2 气力输送的设计计算2.1 基本参数① 输送类型。根据水产养殖饵料的性质特点以及饵料输送作业实际要求,适宜采用低压稀相压运输送方式。气力压运方式具有由一处向多处供料、去向灵活、适用于长距离输送等特点。② 输料管道。输料管道是用来输送饵料的通道，在本系统中分为 3 段连接,第 1 段是连接在供料器与工料主干管的,这一段选用内经 55mm 的塑料硬管,过渡部分采用内经 63mm 塑料软管。第 2 段为供料主干管与各分料阀之间连接，选用内经为 47mm 的塑料硬管。第 3 段是由分料阀分料管与投饵机卸料器之间的连接,选用内经50mm 塑料软管连接。③ 供料装置。为了做到饵料的正常定量输送减小饵料的破碎率,我们采用了串联式 2 级供料的形式,在第一级装置先控制饵料的供应量,使其保证在合理的流量范围。第二级应用叶片旋转式关...
