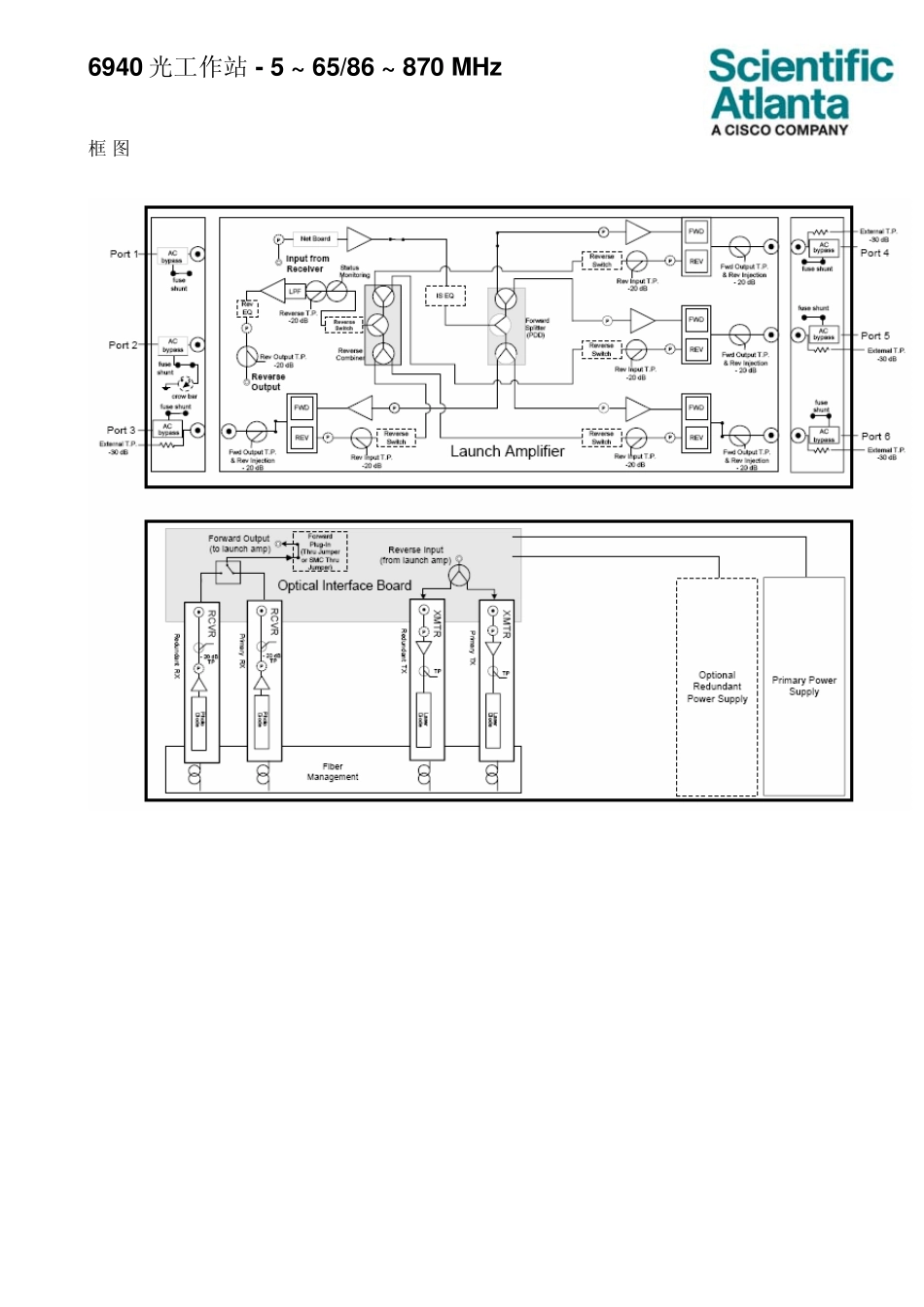

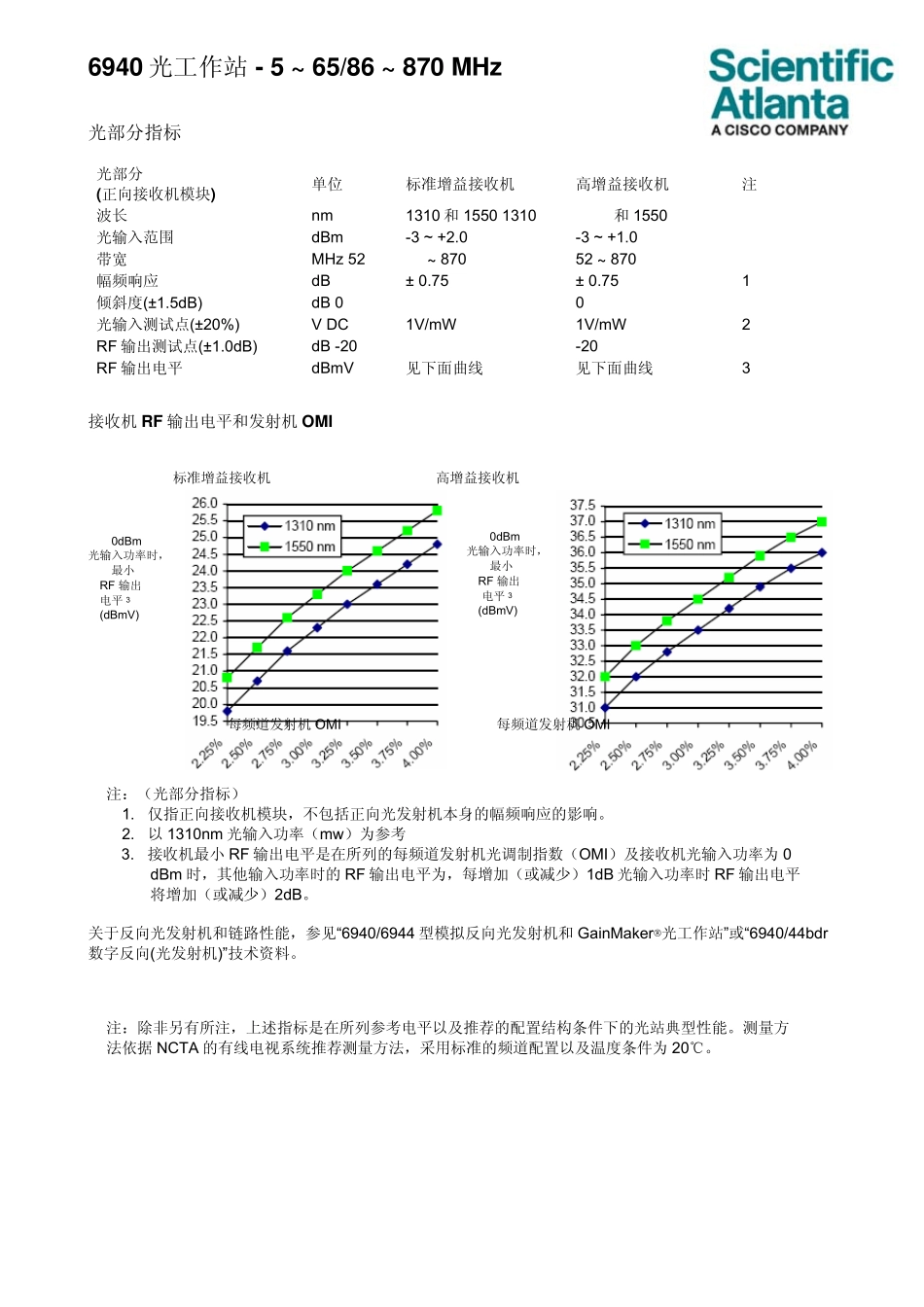

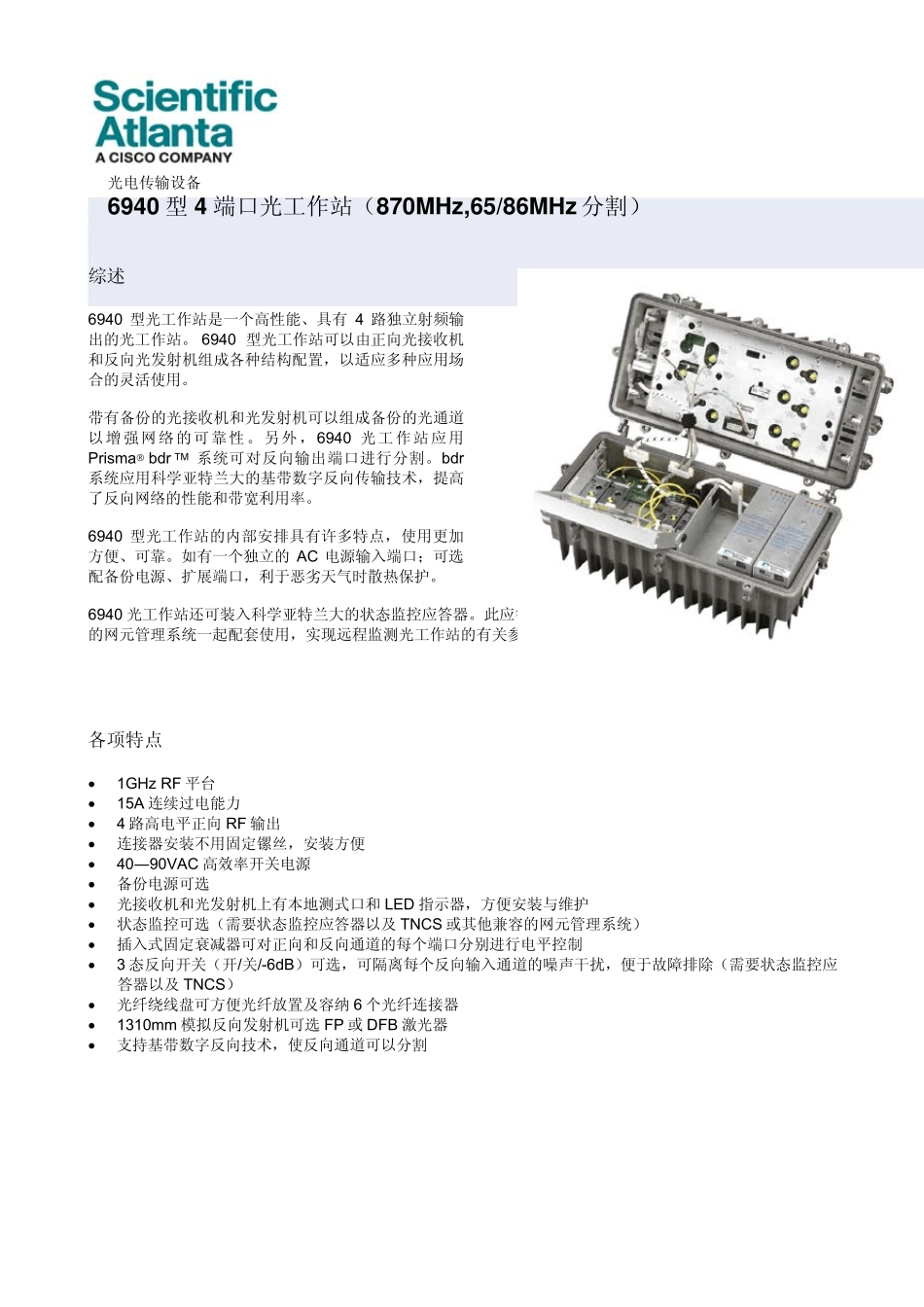

综述 6940 型光工作站是一个高性能、具有 4 路独立射频输出的光工作站。 6940 型光工作站可以由正向光接收机和反向光发射机组成各种结构配置,以适应多种应用场合的灵活使用。 带有备份的光接收机和光发射机可以组成备份的光通道以增强网络的可靠性。另外,6940 光工作站应用Prisma® bdr TM 系统可对反向输出端口进行分割。bdr 系统应用科学亚特兰大的基带数字反向传输技术,提高了反向网络的性能和带宽利用率。 6940 型光工作站的内部安排具有许多特点,使用更加方便、可靠。如有一个独立的 AC 电源输入端口;可选配备份电源、扩展端口,利于恶劣天气时散热保护。 6940 光工作站还可装入科学亚特兰大的状态监控应答器。此应答器可与传输网络控制系统(TNCS) 或其他兼容的网元管理系统一起配套使用,实现远程监测光工作站的有关参数及遥控反向通道开关,以排除噪声侵入。 各项特点 • 1GHz RF 平台 • 15A 连续过电能力 • 4 路高电平正向 RF 输出 • 连接器安装不用固定镙丝,安装方便 • 40―90VAC 高效率开关电源 • 备份电源可选 • 光接收机和光发射机上有本地测式口和 LED 指示器,方便安装与维护 • 状态监控可选(需要状态监控应答器以及 TNCS 或其他兼容的网元管理系统) • 插入式固定衰减器可对正向和反向通道的每个端口分别进行电平控制 • 3 态反向开关(开/关/-6dB)可选,可隔离每个反向输入通道的噪声干扰,便于故障排除(需要状态监控应答器以及 TNCS) • 光纤绕线盘可方便光纤放置及容纳 6 个光纤连接器 • 1310mm 模拟反向发射机可选 FP 或 DFB 激光器 • 支持基带数字反向技术,使反向通道可以分割 光电传输设备 6940 型4 端口光工作站(870MHz,65/86MHz分割) 6940 光工作站 - 5 ~ 65/86 ~ 870 MHz 框 图 6940 光工作站 - 5 ~ 65/86 ~ 870 MHz 光部分指标 光部分 (正向接收机模块) 单位 标准增益接收机 高增益接收机 注 波长 nm 1310 和 1550 1310和 1550 光输入范围 dBm -3 ~ +2.0 -3 ~ +1.0 带宽 MHz 52 ~ 870 52 ~ 870 幅频响应 dB ± 0.75 ± 0.75 1 倾斜度(±1.5dB) dB 0 0 光输入测试点(±20%) V DC 1V/mW 1V/mW 2 RF 输出测试点(±1.0dB) dB -20 -20 RF 输出电平 dBmV 见下面曲线 见下面曲线 3 接收机 RF 输出电平和发射机 OMI 标准增益接收机 高增益...
