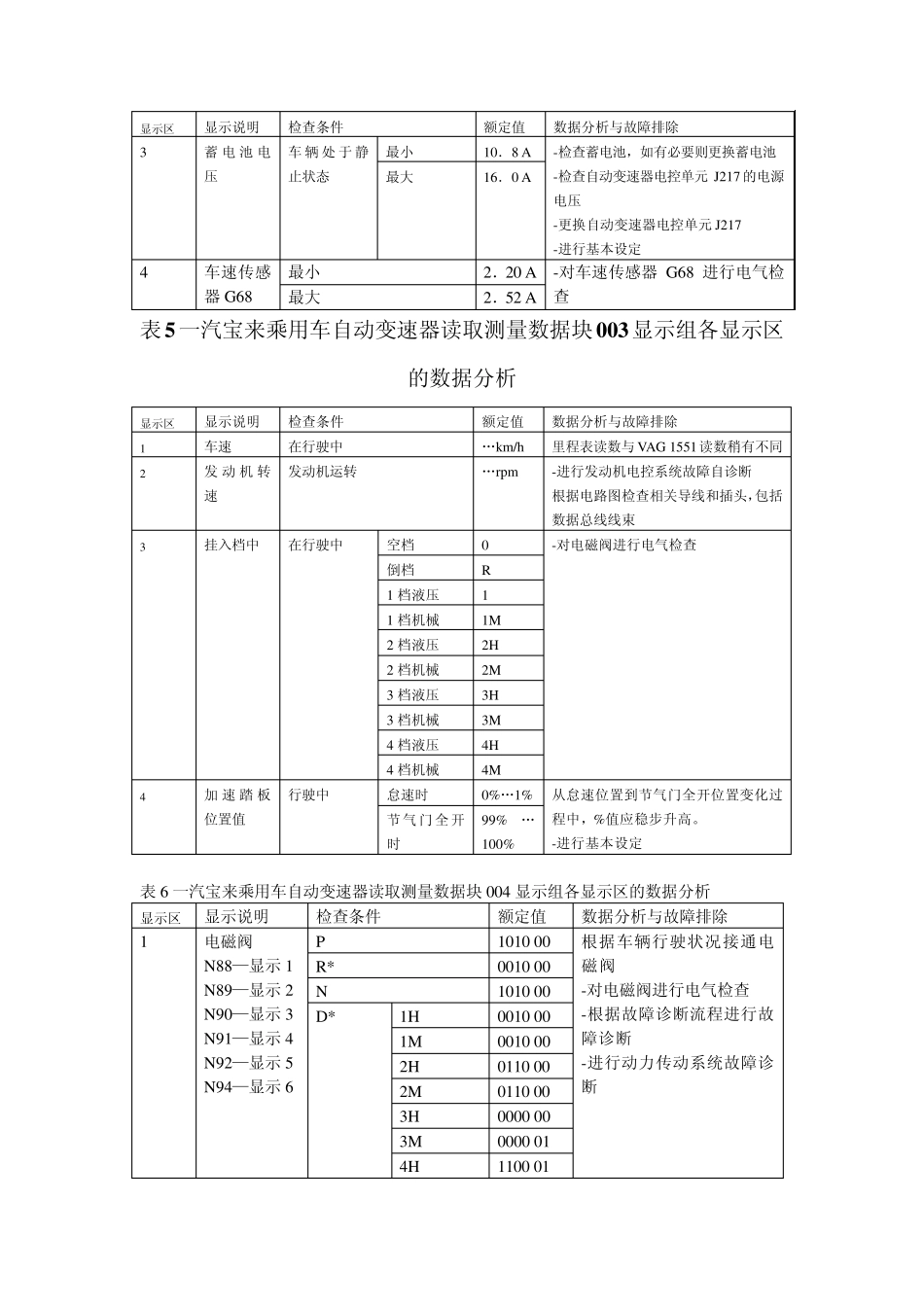

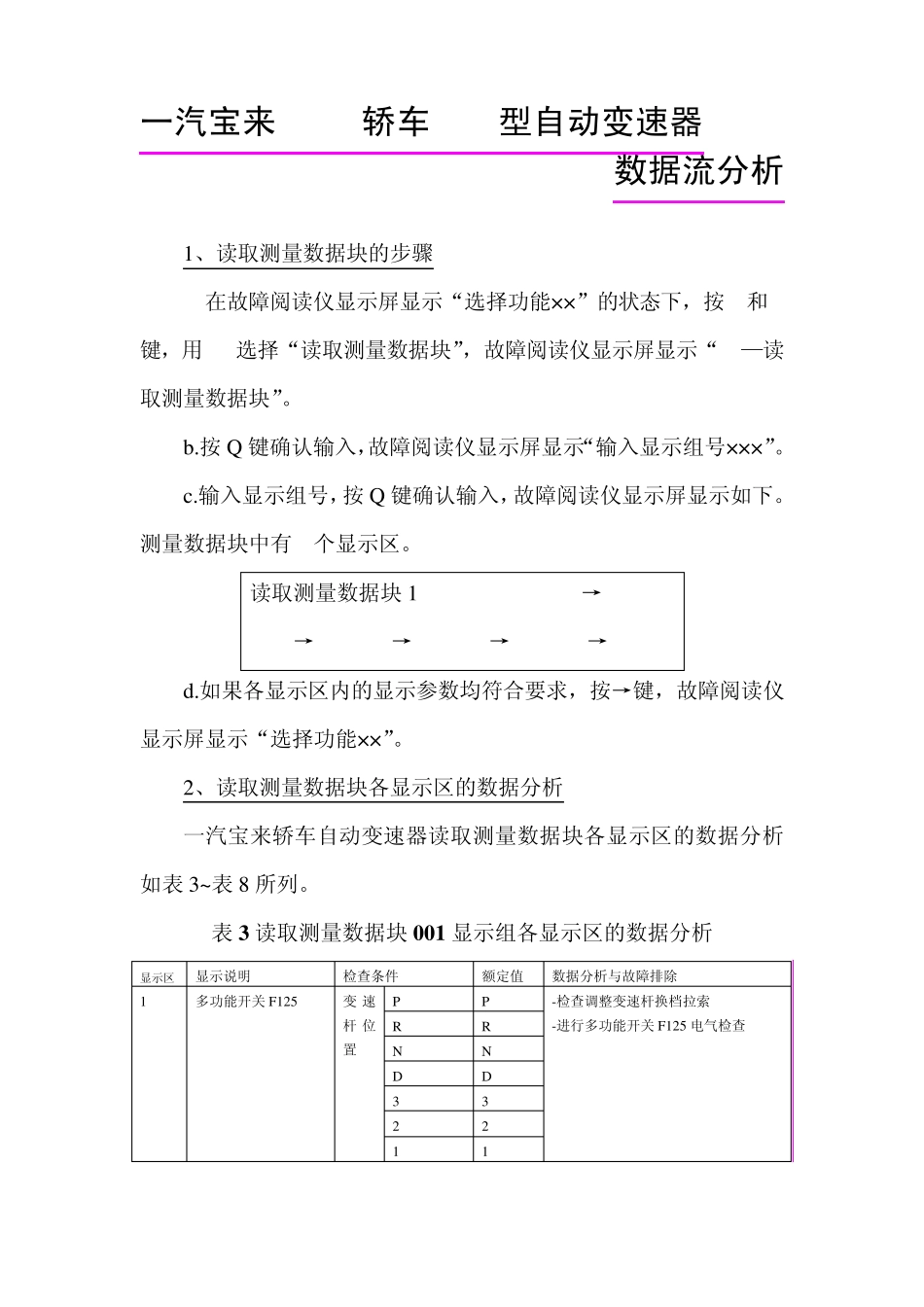

一汽宝来 BORA轿车 01M型自动变速器 数据流分析 1、读取测量数据块的步骤 a.在故障阅读仪显示屏显示“选择功能××”的状态下，按0和8键，用08选择“读取测量数据块”，故障阅读仪显示屏显示“08—读取测量数据块”。 b.按Q 键确认输入，故障阅读仪显示屏显示“输入显示组号×××”。 c.输入显示组号，按Q 键确认输入，故障阅读仪显示屏显示如下。测量数据块中有 4个显示区。 读取测量数据块1 → →1 →2 3→ 4→ d.如果各显示区内的显示参数均符合要求，按→键，故障阅读仪显示屏显示“选择功能××”。 2、读取测量数据块各显示区的数据分析 一汽宝来轿车自动变速器读取测量数据块各显示区的数据分析如表 3~表 8 所列。 表 3 读取测量数据块0 0 1 显示组各显示区的数据分析 显示区 显示说明 检查条件 额定值 数据分析与故障排除 1 多功能开关 F125 变 速杆 位置 P P -检查调整变速杆换档拉索 -进行多功能开关 F125 电气检查 R R N N D D 3 3 2 2 1 1 显示区 显示说明 检查条件 额定值 数据分析与故障排除 2 节 气 门电 位 计G69 信号 不 带 数 据总线车辆 点 火开 关打开 ，发 动机 不运转 怠速位置时的最小值 0．156 V 从怠速位置到节气门全开位置变化过程中，电压值应稳步升高。 -进行基本设定 -进行发动机电控系统故障自诊断 -调整或更换节气门电位计G69，并进行基本设定 怠速位置时的最大值 0．8 V 节气门全开时的最小值 3．5 V 节气门全开时的最大值 4．680 V 带 数 据 总线车辆 怠速位置 0 V 节气门全开位置 5 V 3 加速踏板位置值 怠速位置 0%„1% 从怠速位置到节气门全开位置变化过程中，%值应稳步升高。 -进行基本设定 节气门全开位置 99%„100% 4 显示 1 制 动 灯 开关 F 制动踏板踏下 1 -对制动灯开关 F 进行电气检查 制动踏板未踏下 0 显示 2 牵 引 力 控制系统 起作用 1 不需要考虑 未起作用 0 显示 4 强 制 降 档开关 起作用 1 对于带节气门拉索的汽车： -对强制降档开关进行电气检查 对于没有节气门拉索的汽车： -执行发动机电控系统故障自诊断 -根据电路图检查相关线路和插头，包括数据总线 未起作用 0 显示 5 多 功 能开关 F125 变速杆位置 P、N、D、3、2 1 -检查调整变速杆换档拉索 -对多功能开关 F125 进行电气检查 R、1 0 显示 6 P、R、2、...
