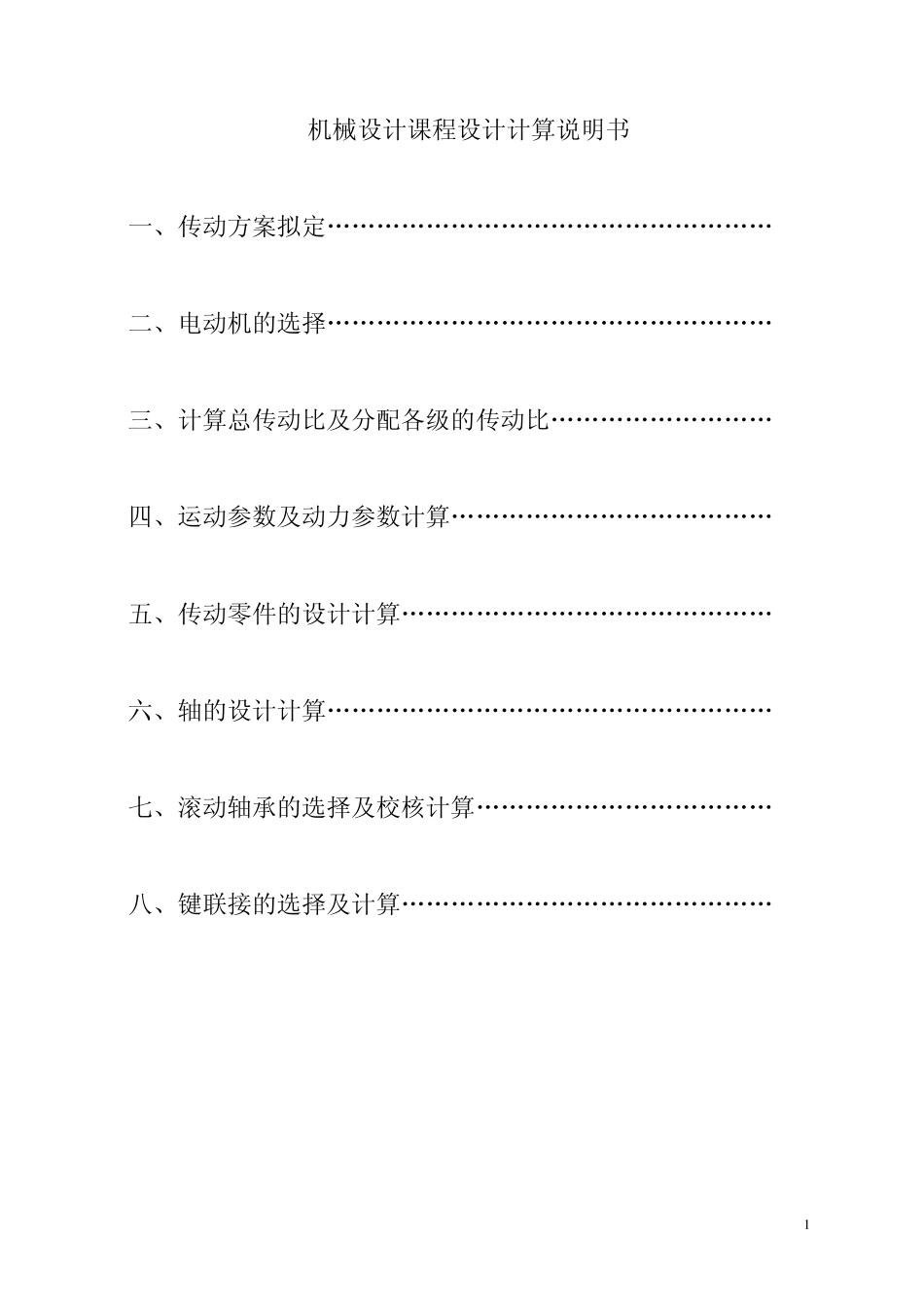

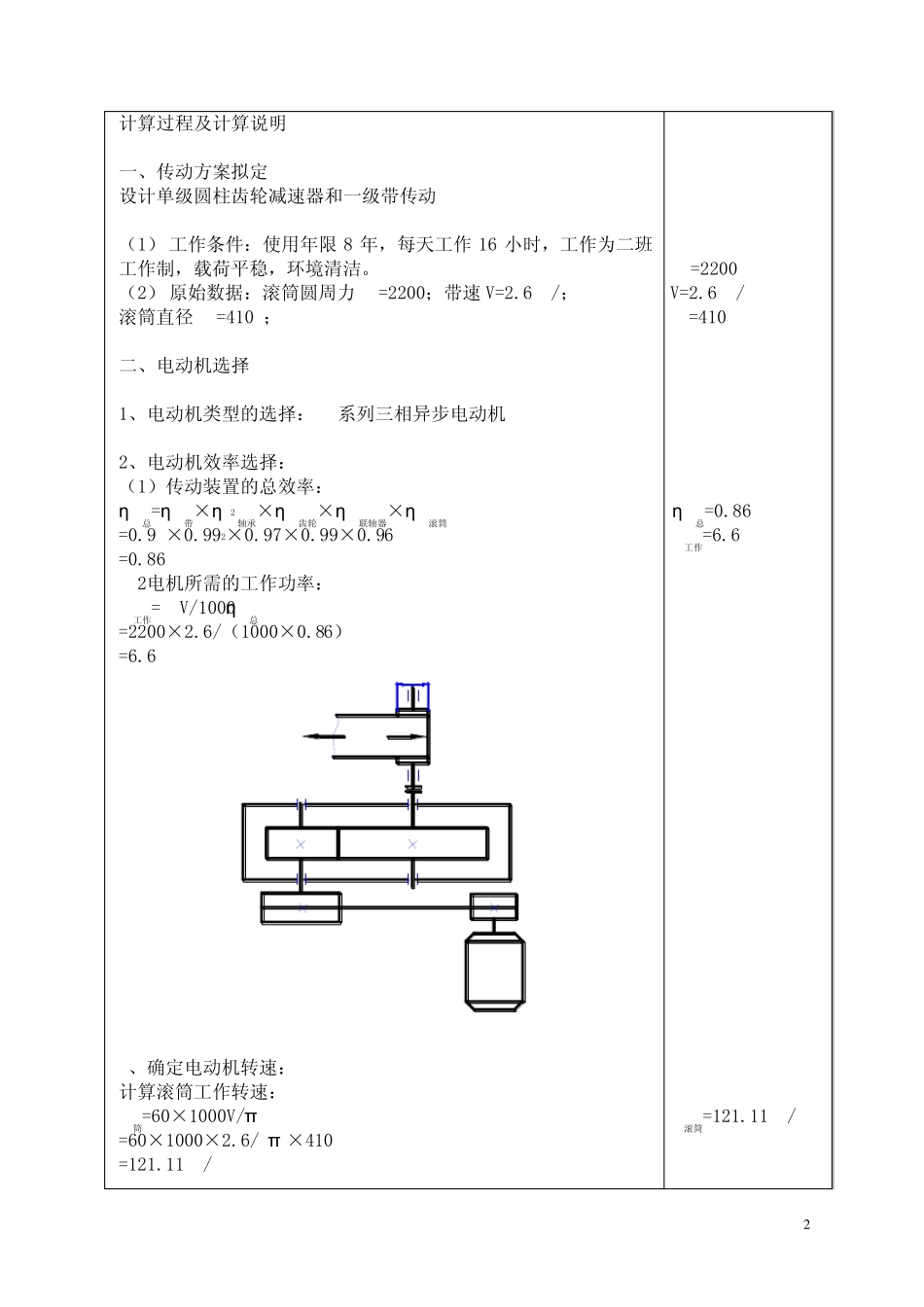

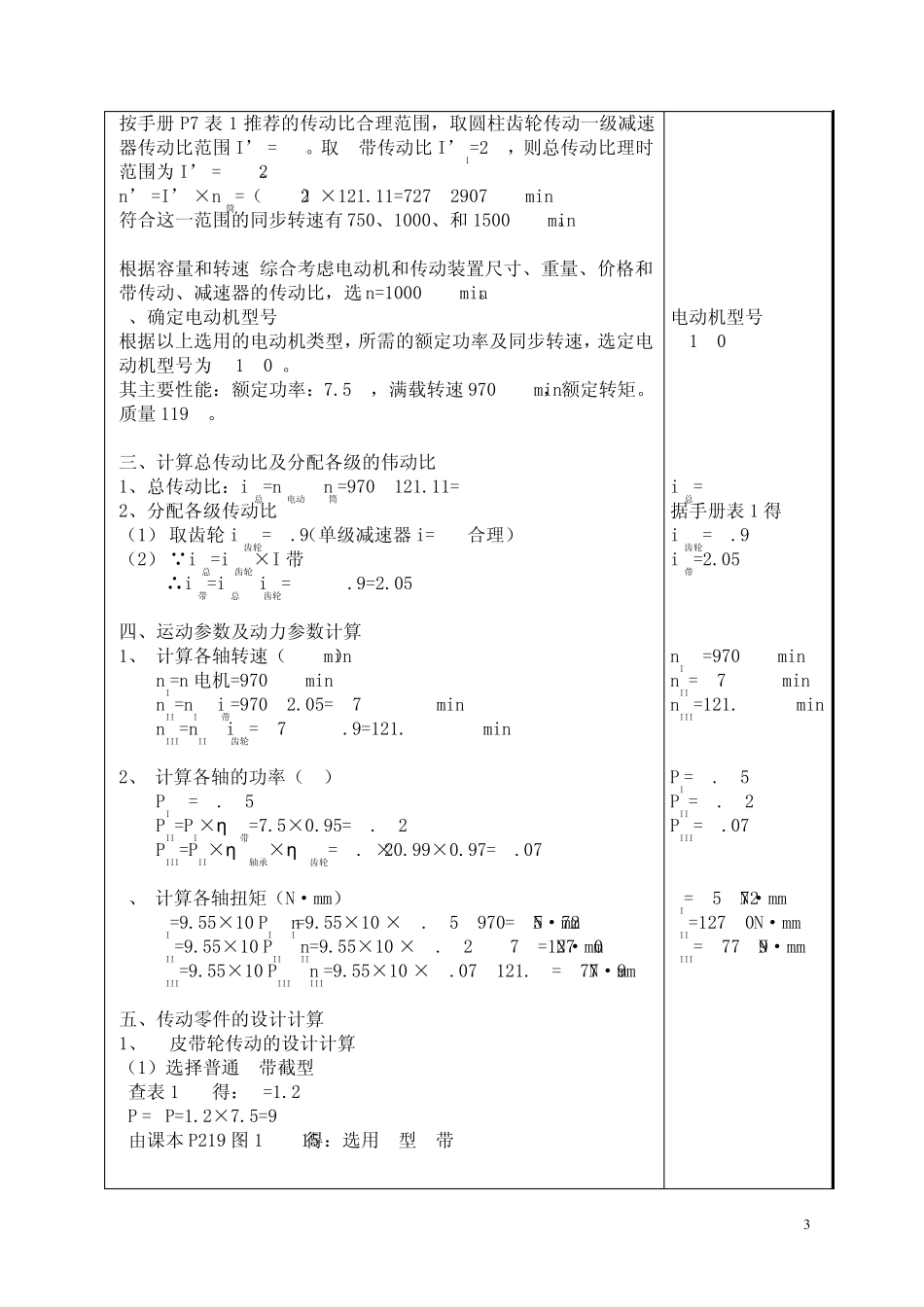

1 机械设计课程设计计算说明书 一、传动方案拟定………………………………………………2 二、电动机的选择………………………………………………2 三、计算总传动比及分配各级的传动比………………………3 四、运动参数及动力参数计算…………………………………3 五、传动零件的设计计算………………………………………3 六、轴的设计计算………………………………………………6 七、滚动轴承的选择及校核计算………………………………12 八、键联接的选择及计算………………………………………13 2 计算过程及计算说明 一、传动方案拟定 设计单级圆柱齿轮减速器和一级带传动 （1） 工作条件：使用年限8 年，每天工作16 小时，工作为二班工作制，载荷平稳，环境清洁。 （2） 原始数据：滚筒圆周力F=2200N；带速V=2.6m/s； 滚筒直径D=410mm； 二、电动机选择 1、电动机类型的选择： Y系列三相异步电动机 2、电动机效率选择： （1）传动装置的总效率： η总=η带×η2轴承×η齿轮×η联轴器×η滚筒 =0.95×0.992×0.97×0.99×0.96 =0.86 (2)电机所需的工作功率： P工作=FV/1000η总 =2200×2.6/（1000×0.86） =6.65KW 3、确定电动机转速： 计算滚筒工作转速： n筒=60×1000V/π D =60×1000×2.6/(π ×410) =121.11r/min F=2200N V=2.6m/s D=410mm η总=0.86 P工作=6.65KW n滚筒=121.11r/min 3 按手册P7 表1 推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围I’a=3~6。取V带传动比I’1=2~4，则总传动比理时范围为I’a=6~24。 n’d=I’a×n筒=（6~24）×121.11=727~2907r/min 符合这一范围的同步转速有750、1000、和1500r/min。 根据容量和转速,综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，选n=1000r/min 。 4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y160M-6。 其主要性能：额定功率：7.5KW，满载转速970r/min，额定转矩。质量119kg。 三、计算总传动比及分配各级的伟动比 1、总传动比：i总=n电动/n筒=970/121.11=8 2、分配各级传动比 （1） 取齿轮i齿轮=3.9（单级减速器i=3~6合理） （2） i总=i齿轮×I 带 ∴i带=i总/i齿轮=8/3.9=2.05 四、运动参数及动力参数计算 1、 计算各轴转速（r/min） nI=n 电机=970r/min nII=nI/i带=970/2.05=473(r/min) nIII=nII/i齿轮=473/3.9=121.3(...
