一维导热方程有限差分法matlab实现VIP专享

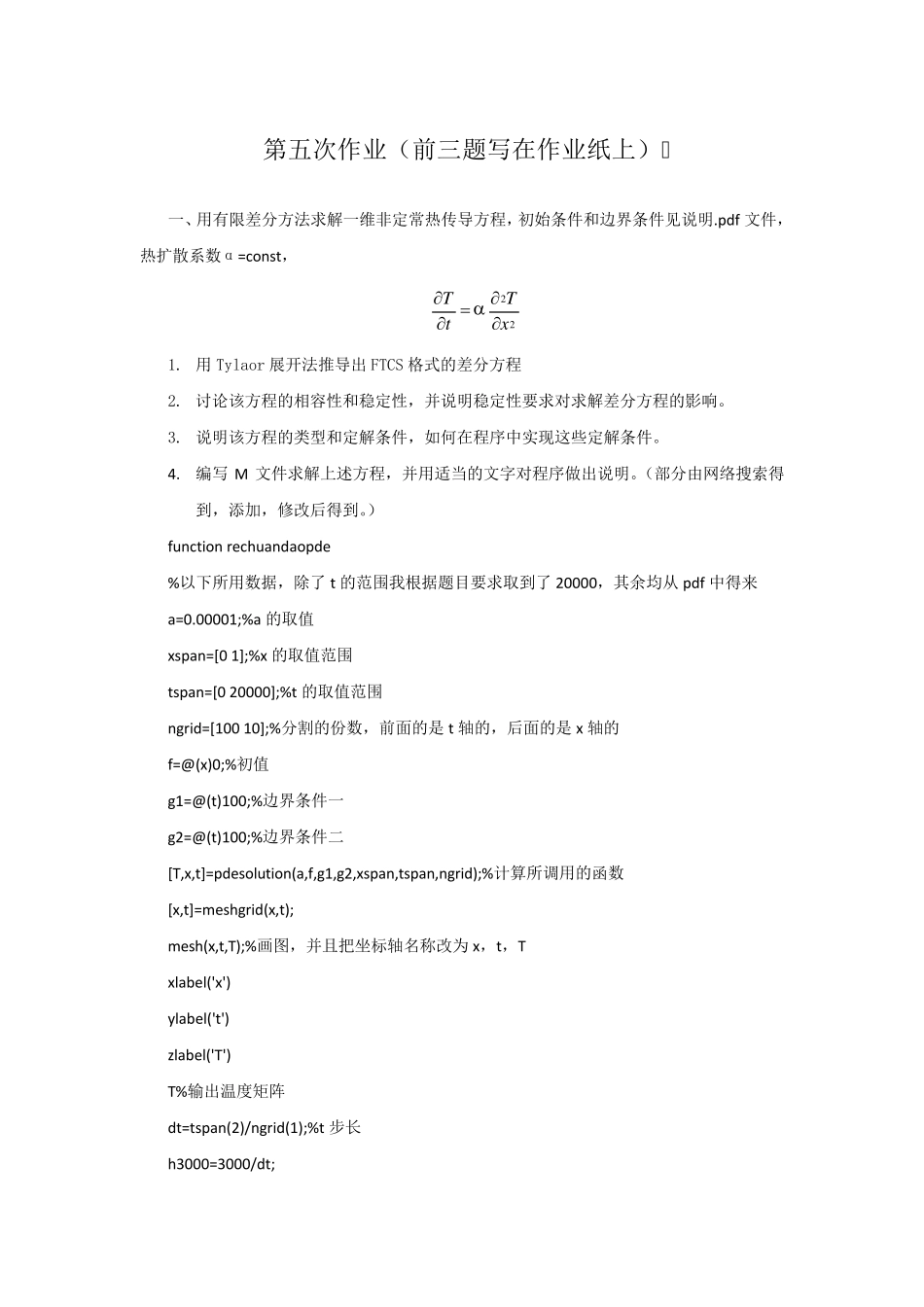

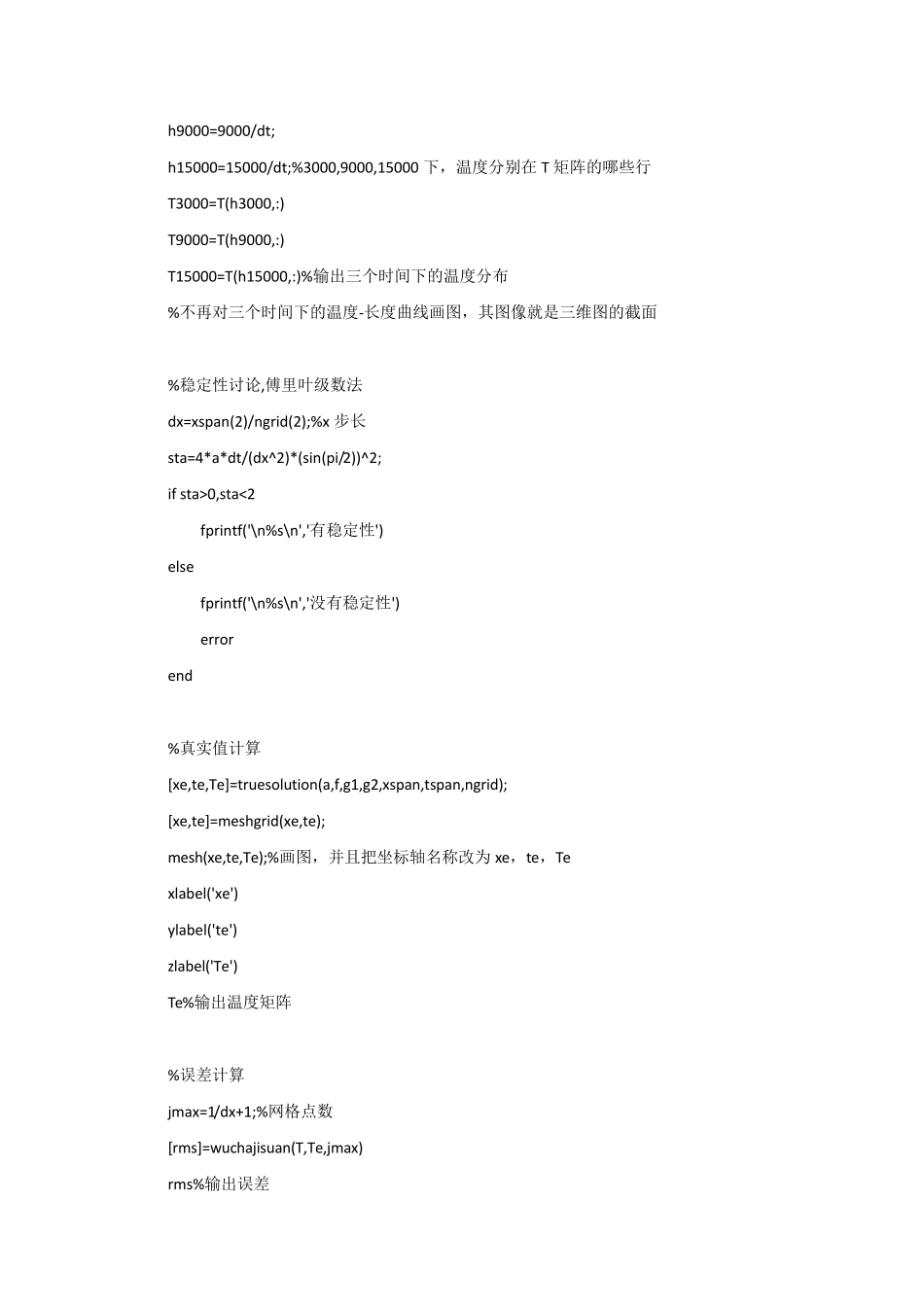

第五次作业（前三题写在作业纸上） 一、用有限差分方法求解一维非定常热传导方程，初始条件和边界条件见说明.pdf 文件，热扩散系数α=const， 22TTtx 1. 用Tylaor 展开法推导出 FTCS 格式的差分方程 2. 讨论该方程的相容性和稳定性，并说明稳定性要求对求解差分方程的影响。 3. 说明该方程的类型和定解条件，如何在程序中实现这些定解条件。 4. 编写M 文件求解上述方程，并用适当的文字对程序做出说明。（部分由网络搜索得到，添加，修改后得到。） function rechuandaopde %以下所用数据，除了 t 的范围我根据题目要求取到了 20000，其余均从 pdf 中得来 a=0.00001;%a 的取值 xspan=[0 1];%x 的取值范围 tspan=[0 20000];%t 的取值范围 ngrid=[100 10];%分割的份数，前面的是 t 轴的，后面的是 x 轴的 f=@(x)0;%初值 g1=@(t)100;%边界条件一 g2=@(t)100;%边界条件二 [T,x,t]=pdesolution(a,f,g1,g2,xspan,tspan,ngrid);%计算所调用的函数 [x,t]=meshgrid(x,t); mesh(x,t,T);%画图，并且把坐标轴名称改为 x，t，T xlabel('x') ylabel('t') zlabel('T') T%输出温度矩阵 dt=tspan(2)/ngrid(1);%t 步长 h3000=3000/dt; h9000=9000/dt; h15000=15000/dt;%3000,9000,15000 下，温度分别在T 矩阵的哪些行 T3000=T(h3000,:) T9000=T(h9000,:) T15000=T(h15000,:)%输出三个时间下的温度分布 %不再对三个时间下的温度-长度曲线画图，其图像就是三维图的截面 %稳定性讨论,傅里叶级数法 dx=xspan(2)/ngrid(2);%x 步长 sta=4*a*dt/(dx^2)*(sin(pi/2))^2; if sta>0,sta<2 fprintf('\n%s\n','有稳定性') else fprintf('\n%s\n','没有稳定性') error end %真实值计算 [xe,te,Te]=truesolution(a,f,g1,g2,xspan,tspan,ngrid); [xe,te]=meshgrid(xe,te); mesh(xe,te,Te);%画图，并且把坐标轴名称改为 xe，te，Te xlabel('xe') ylabel('te') zlabel('Te') Te%输出温度矩阵 %误差计算 jmax=1/dx+1;%网格点数 [rms]=wuchajisuan(T,Te,jmax) rms%输出误差 function [rms]=wuchajisuan(T,Te,jmax) for j=1:jmax rms=((T(j)-Te(j))^2/jmax)^(1/2) end function[Ue,xe,te]=truesolution(a,f,g1,g2,xspan,tspan,ngrid) n=ngrid(1);%t 份数 m=ngrid(2);%x 份数 Ue=zeros(ngrid); xe=linspace(xspan(1),xspan(2),m);%画网格 te=linspace(tspan(1),tspan(2),n);...
