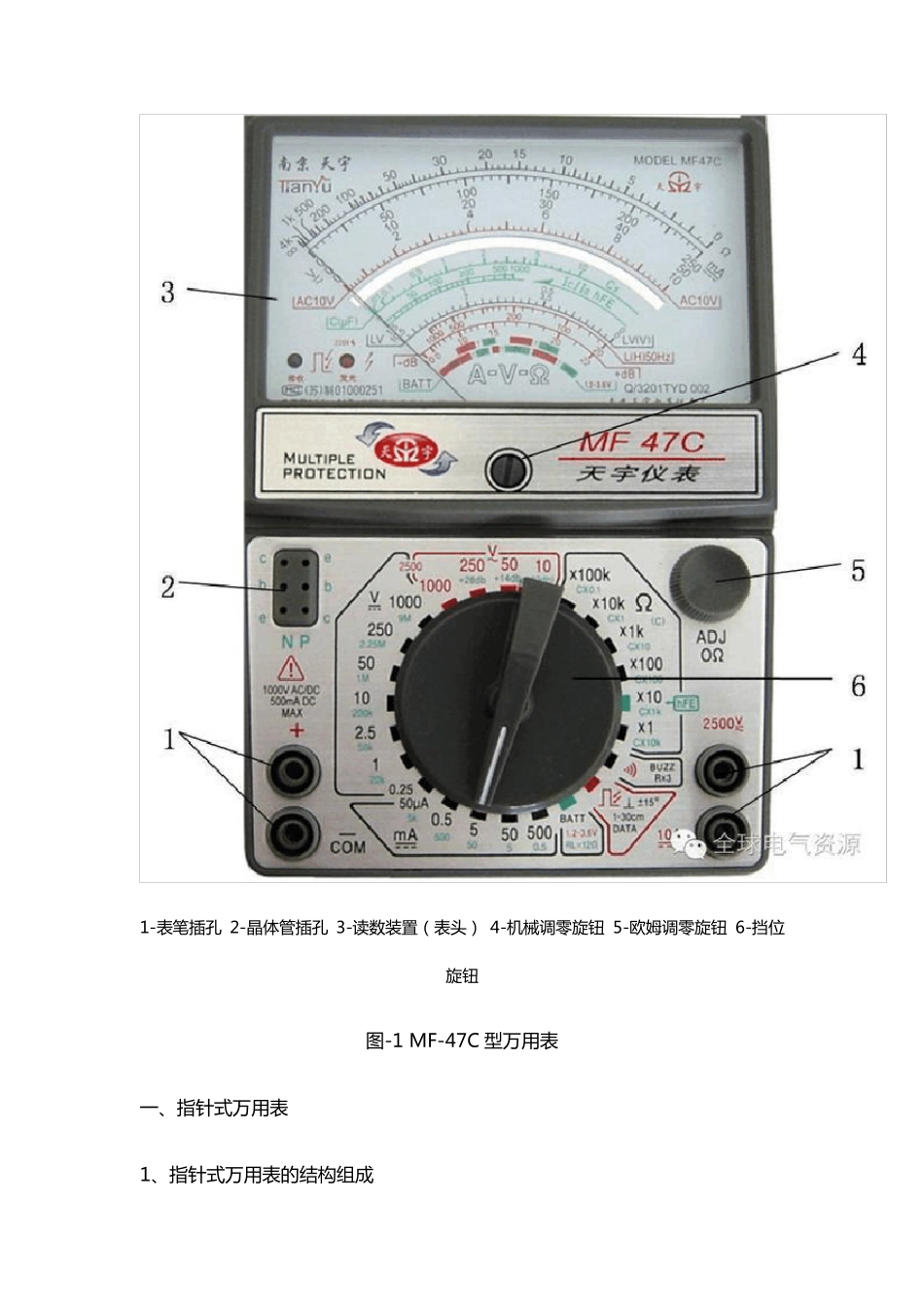

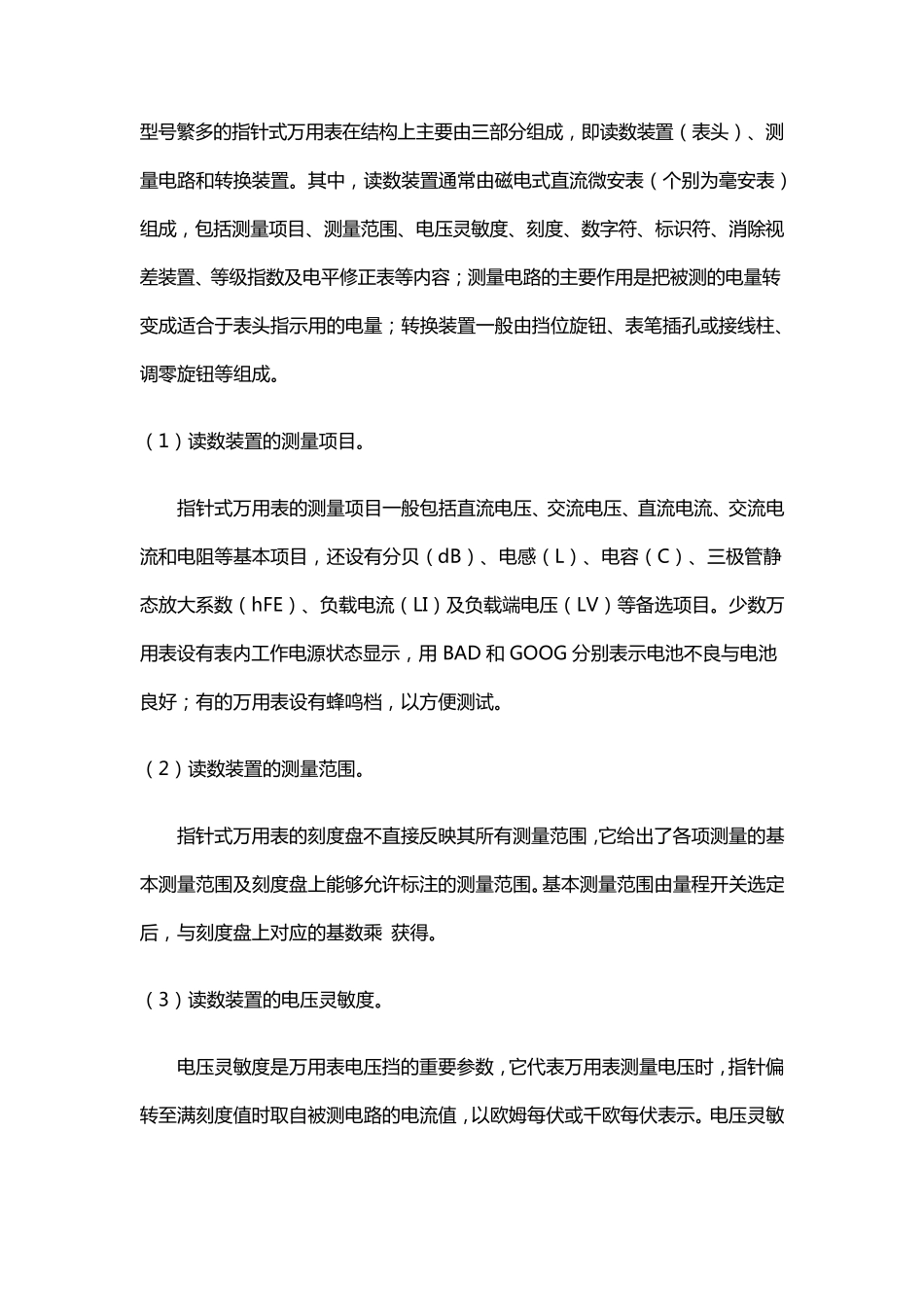

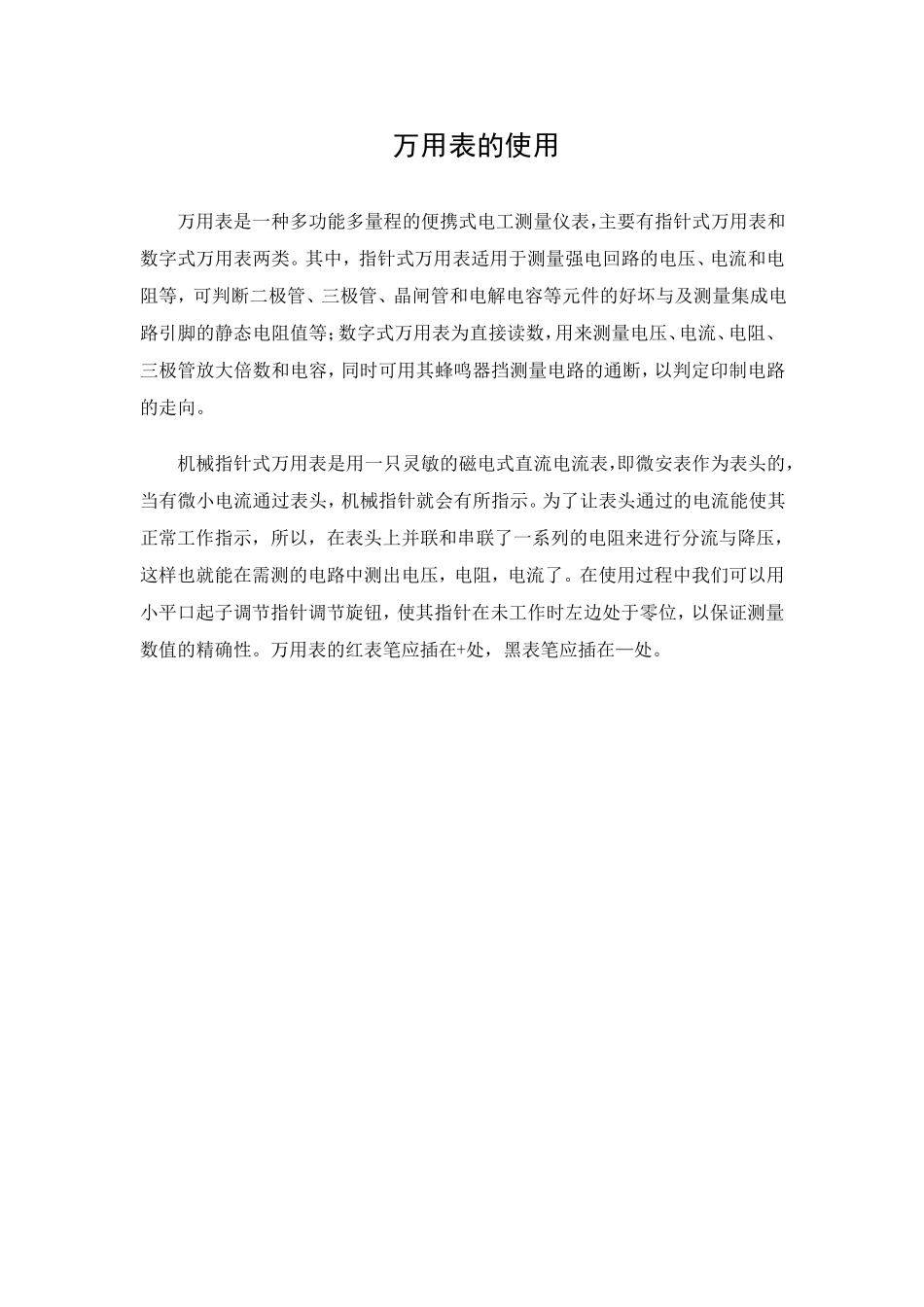

万用表的使用 万 用 表 是 一 种 多 功 能 多 量 程 的 便 携 式 电 工 测 量 仪 表 ，主 要 有 指 针 式 万 用 表 和数 字 式 万 用 表 两 类 。 其 中 ， 指 针 式 万 用 表 适 用 于 测 量 强 电 回 路 的 电 压 、 电 流 和 电阻 等 ， 可 判 断 二 极 管 、 三 极 管 、 晶 闸 管 和 电 解 电 容 等 元 件 的 好 坏 与 及 测 量 集 成 电路 引 脚 的 静 态 电 阻 值 等 ；数 字 式 万 用 表 为 直 接 读 数 ，用 来 测 量 电 压 、电 流 、电 阻 、三 极 管 放 大 倍 数 和 电 容 ， 同 时 可 用 其 蜂 鸣 器 挡 测 量 电 路 的 通 断 ， 以 判 定 印 制 电 路的 走 向 。 机 械 指 针 式 万 用 表 是 用 一 只 灵 敏 的 磁 电 式 直 流 电 流 表 ，即 微 安 表 作 为 表 头 的 ，当 有 微 小 电 流 通 过 表 头 ， 机 械 指 针 就 会 有 所 指 示 。 为 了 让 表 头 通 过 的 电 流 能 使 其正 常 工 作 指 示 ， 所 以 ， 在 表 头 上 并 联 和 串 联 了 一 系 列 的 电 阻 来 进 行 分 流 与 降 压 ，这 样 也 就 能 在 需 测 的 电 路 中 测 出 电 压 ， 电 阻 ， 电 流 了 。 在 使 用 过 程 中 我们可 以 用小 平口起子调节指 针 调节旋钮， 使 其 指 针 在 未工 作 时 左边处于 零位， 以 保证测 量数 值 的 精确性。 万 用 表 的 红表 笔应插在 +处， 黑表 笔应插在 —处。 1-表 笔 插 孔 2-晶 体 管 插 孔 3-读 数 装 置 （ 表 头 ） 4-机 械 调 零 旋 钮 5-欧 姆 调 零 旋 钮 6-挡 位旋 钮 图 -1 MF-47C 型 万 用 表 一 、指针式万 用 表 1、指针式万 用 表 的结构组成 型 号 繁 多 的 指 针 式 万 用 表 在 结 构 上 主 要 由 三 部 分 组 成 ， 即 读 数 装 置 （ 表 头 ） 、测量电路和转换装 置 。其中， 读 数 装 置 通常由 磁电式 直流微安表 （ 个别为毫安表 ）组 成 ， 包括测量项目、测量范围、电压灵敏度、刻度、数 字符、标识符、消除视差装 置 、等级指 数...
