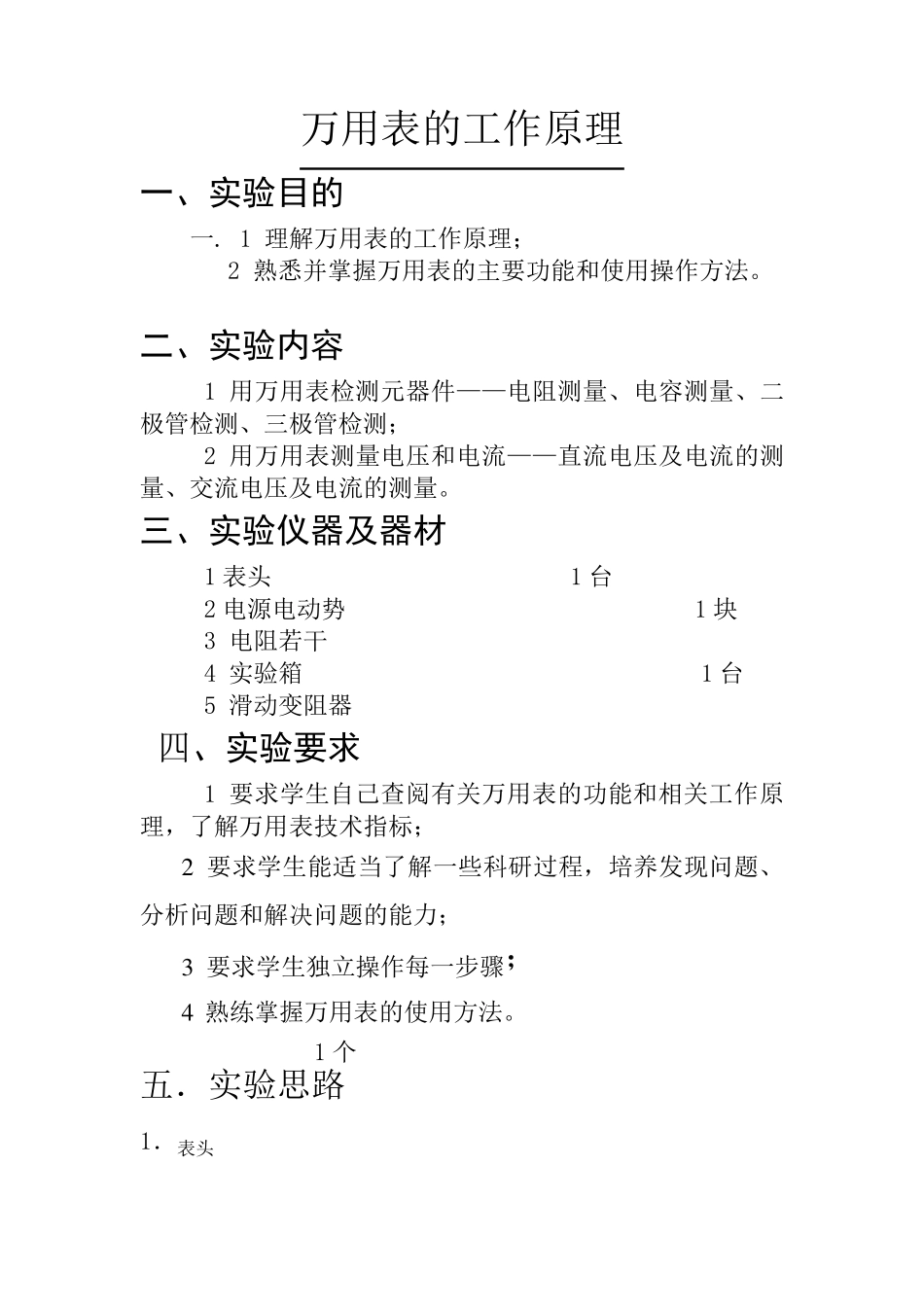

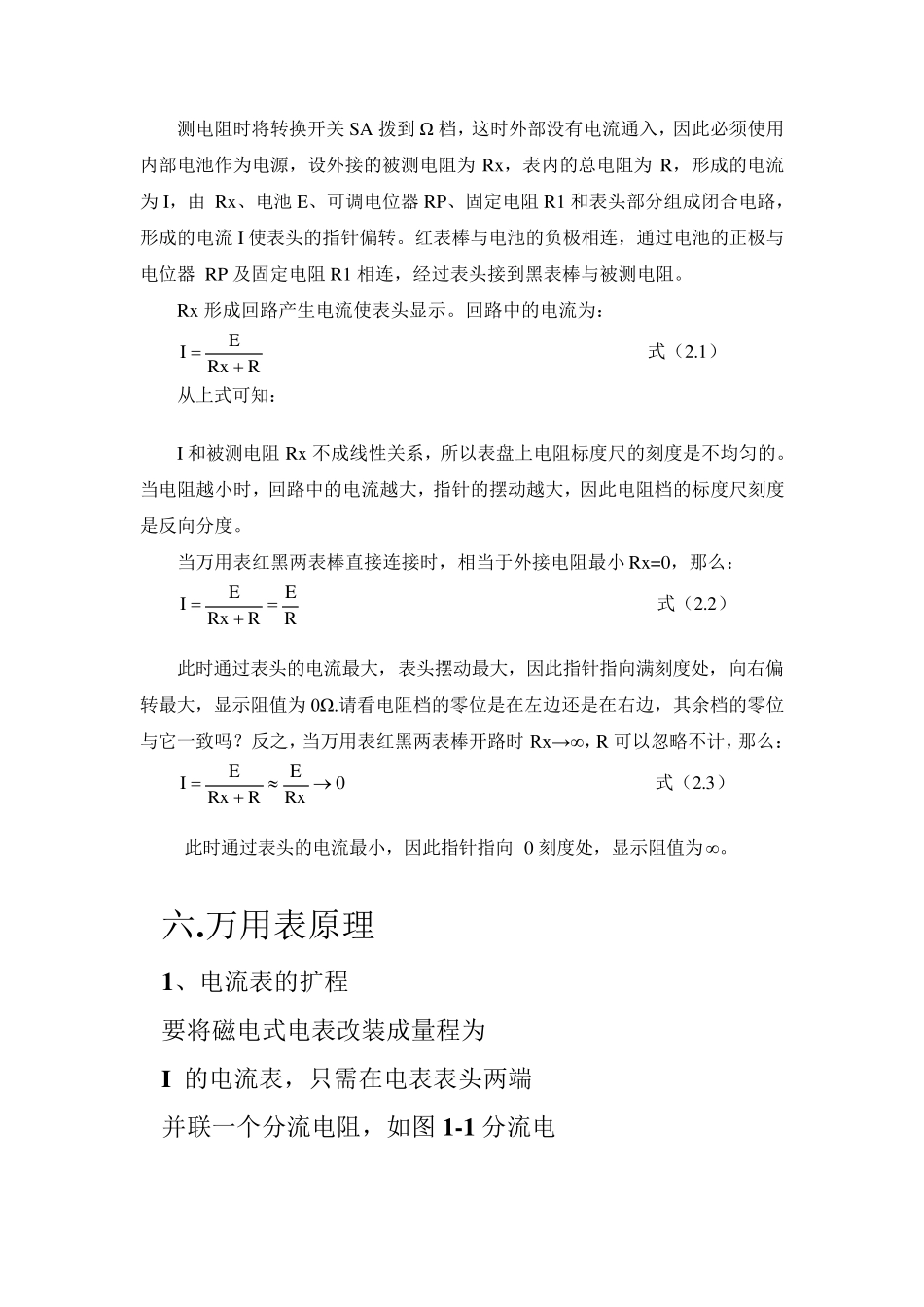

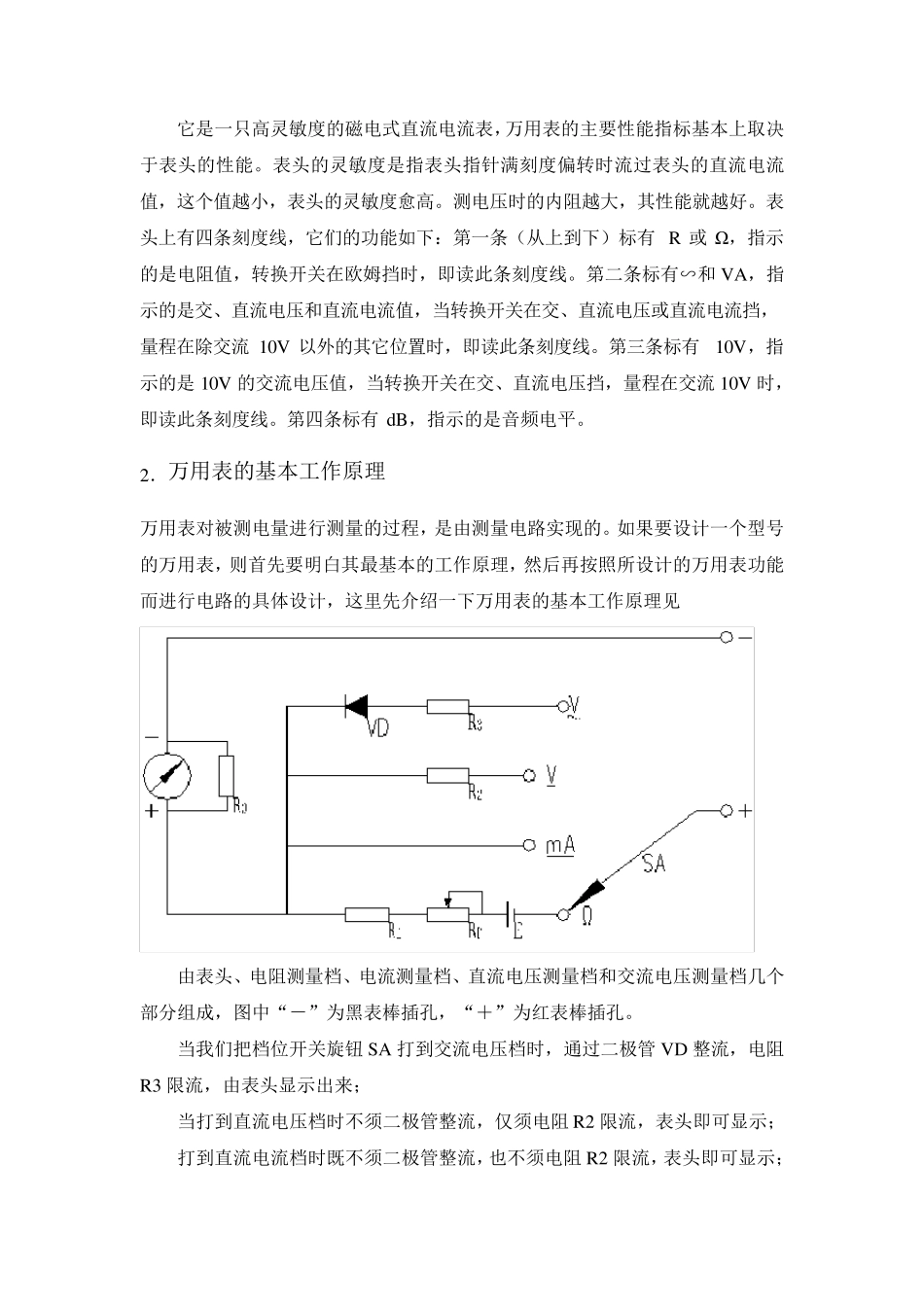

万用表的工作原理 一、实验目的 一. 1 理解万用表的工作原理； 2 熟悉并掌握万用表的主要功能和使用操作方法。 二、实验内容 1 用万用表检测元器件——电阻测量、电容测量、二极管检测、三极管检测； 2 用万用表测量电压和电流——直流电压及电流的测量、交流电压及电流的测量。 三、实验仪器及器材 1 表头 1 台 2 电源电动势 1 块 3 电阻若干 4 实验箱 1 台 5 滑动变阻器 四、实验要求 1 要求学生自己查阅有关万用表的功能和相关工作原理，了解万用表技术指标； 2 要求学生能适当了解一些科研过程，培养发现问题、分析问题和解决问题的能力； 3 要求学生独立操作每一步骤； 4 熟练掌握万用表的使用方法。 1 个 五．实验思路 1．表头 它 是 一 只 高 灵 敏 度 的 磁 电 式 直 流 电 流 表 ，万 用 表 的 主 要 性 能 指 标 基 本 上 取 决于 表 头 的 性 能 。 表 头 的 灵 敏 度 是 指 表 头 指 针 满 刻 度 偏 转 时 流 过 表 头 的 直 流 电 流值 ， 这 个 值 越 小 ， 表 头 的 灵 敏 度 愈 高 。 测 电 压 时 的 内 阻 越 大 ， 其 性 能 就 越 好 。 表头 上 有 四 条 刻 度 线 ， 它 们 的 功 能 如 下 ： 第 一 条 （ 从 上 到 下 ） 标 有R 或Ω， 指 示的 是 电 阻 值 ， 转 换 开 关 在 欧 姆 挡 时 ， 即 读 此 条 刻 度 线 。 第 二 条 标 有 ∽ 和 VA， 指示 的 是 交 、 直 流 电 压 和 直 流 电 流 值 ， 当 转 换 开 关 在 交 、 直 流 电 压 或 直 流 电 流 挡 ，量 程 在 除 交 流10V 以 外 的 其 它 位 置 时 ， 即 读 此 条 刻 度 线 。 第 三 条 标 有10V， 指示 的 是 10V 的 交 流 电 压 值 ， 当 转 换 开 关 在 交 、 直 流 电 压 挡 ， 量 程 在 交 流 10V 时 ，即 读 此 条 刻 度 线 。 第 四 条 标 有dB， 指 示 的 是 音 频 电 平 。 2． 万 用 表 的 基 本 工 作 原 理 万 用 表 对 被 测 电 量 进 行 测 量 的 过 程 ， 是 由 测 量 电 路 实 现 的 。 如 果 要 设 计 一 个 型 号的 万 用 表 ， 则 首 先 要 明 ...
