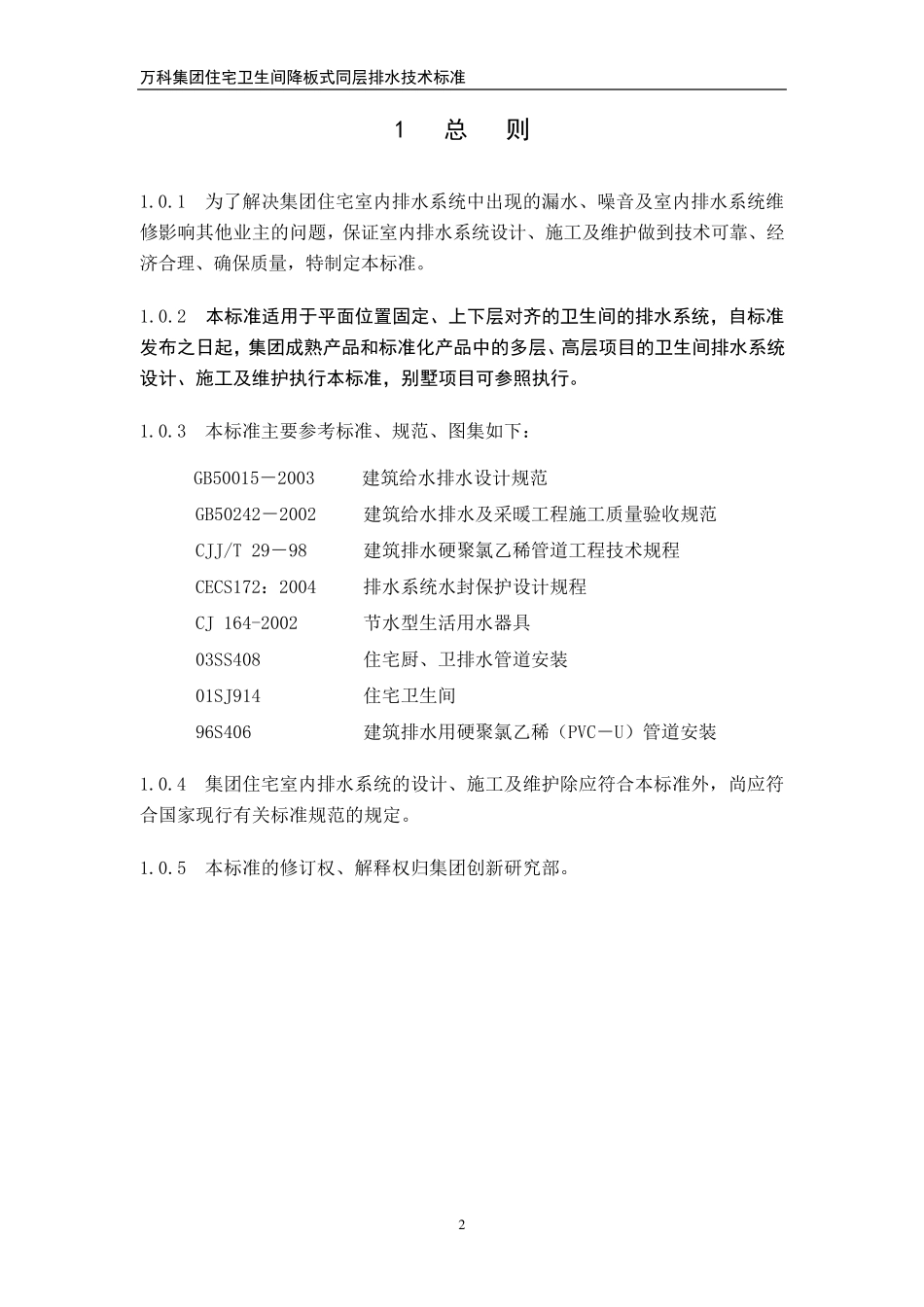

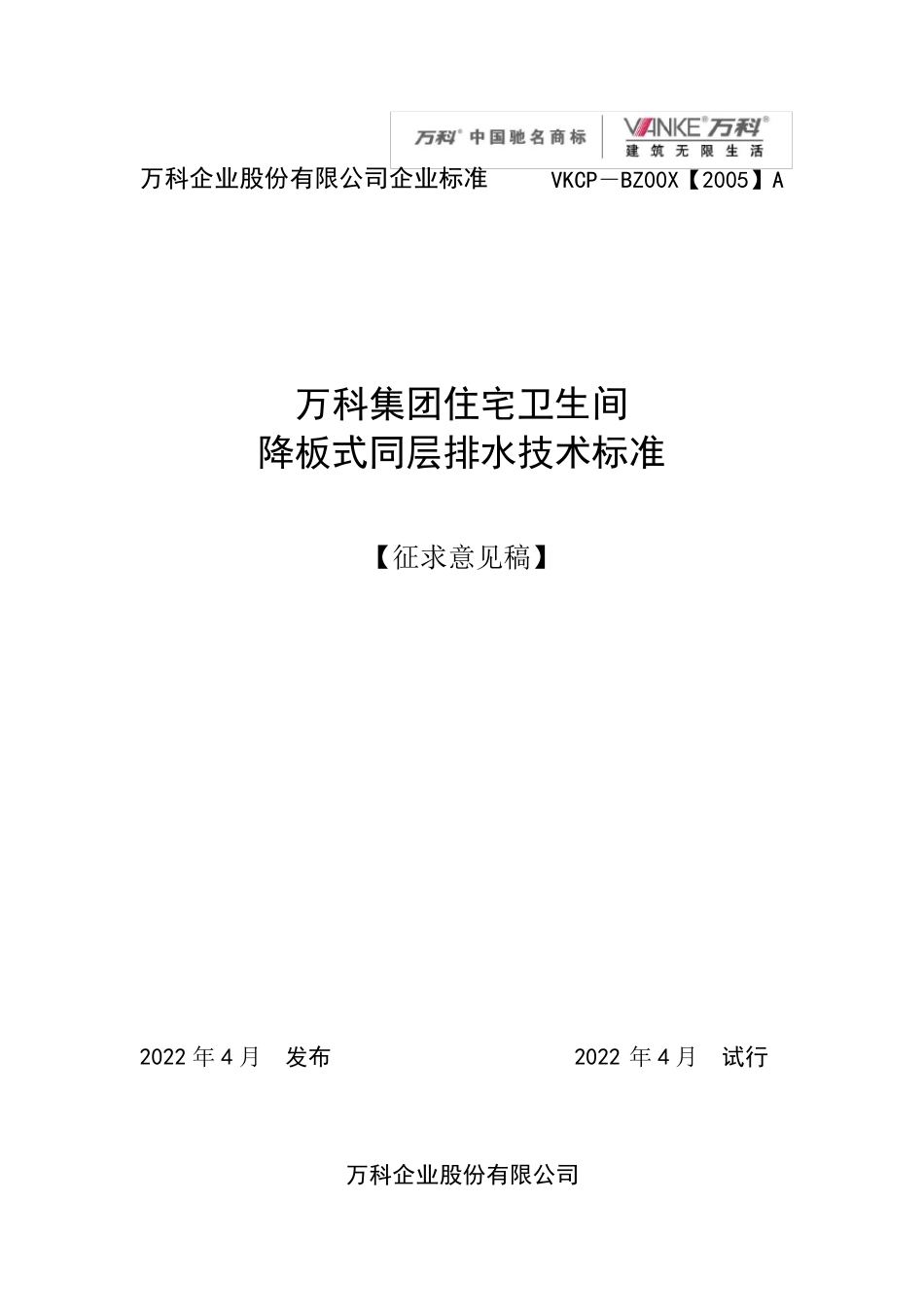

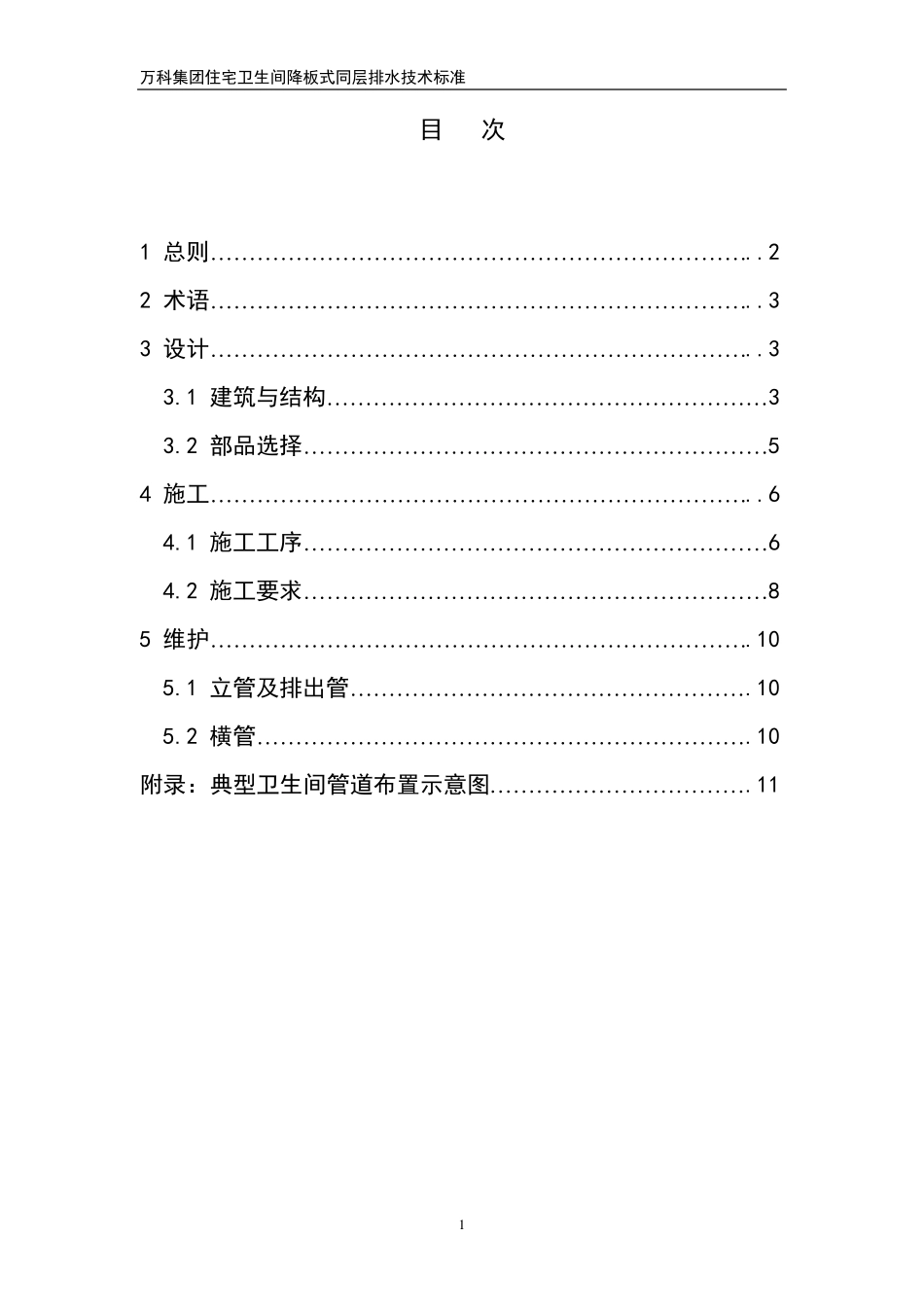

万科企业股份有限公司企业标准 VKCP－BZ00X【2005】A 万科集团住宅卫生间 降板式同层排水技术标准 【征求意见稿】 2022 年 4 月 发布 2022 年 4 月 试行 万科企业股份有限公司万科集团住宅卫生间降板式同层排水技术标准 1 目 次 1 总则……………………………………………………………..2 2 术语……………………………………………………………..3 3 设计……………………………………………………………..3 3.1 建筑与结构…………………………………………………3 3.2 部品选择……………………………………………………5 4 施工……………………………………………………………..6 4.1 施工工序……………………………………………………6 4.2 施工要求……………………………………………………8 5 维护…………………………………………………………….10 5.1 立管及排出管…………………………………………….10 5.2 横管……………………………………………………….10 附录：典型卫生间管道布置示意图…………………………….11 万科集团住宅卫生间降板式同层排水技术标准 2 1 总 则 1.0.1 为了解决集团住宅室内排水系统中出现的漏水、噪音及室内排水系统维修影响其他业主的问题，保证室内排水系统设计、施工及维护做到技术可靠、经济合理、确保质量，特制定本标准。 1.0.2 本标准适用于平面位置固定、上下层对齐的卫生间的排水系统，自标准发布之日起，集团成熟产品和标准化产品中的多层、高层项目的卫生间排水系统设计、施工及维护执行本标准，别墅项目可参照执行。 1.0.3 本标准主要参考标准、规范、图集如下： GB50015－2003 建筑给水排水设计规范 GB50242－2002 建筑给水排水及采暖工程施工质量验收规范 CJJ/T 29－98 建筑排水硬聚氯乙稀管道工程技术规程 CECS172：2004 排水系统水封保护设计规程 CJ 164-2002 节水型生活用水器具 03SS408 住宅厨、卫排水管道安装 01SJ914 住宅卫生间 96S406 建筑排水用硬聚氯乙稀（PVC－U）管道安装 1.0.4 集团住宅室内排水系统的设计、施工及维护除应符合本标准外，尚应符合国家现行有关标准规范的规定。 1.0.5 本标准的修订权、解释权归集团创新研究部。 万科集团住宅卫生间降板式同层排水技术标准 3 2 术 语 2.0.1 同层排水：是指卫生器具排水管不穿楼板，而排水横支管在本层与排水立管连接的管道布置方式。...
