三层交换机vlan配置范例

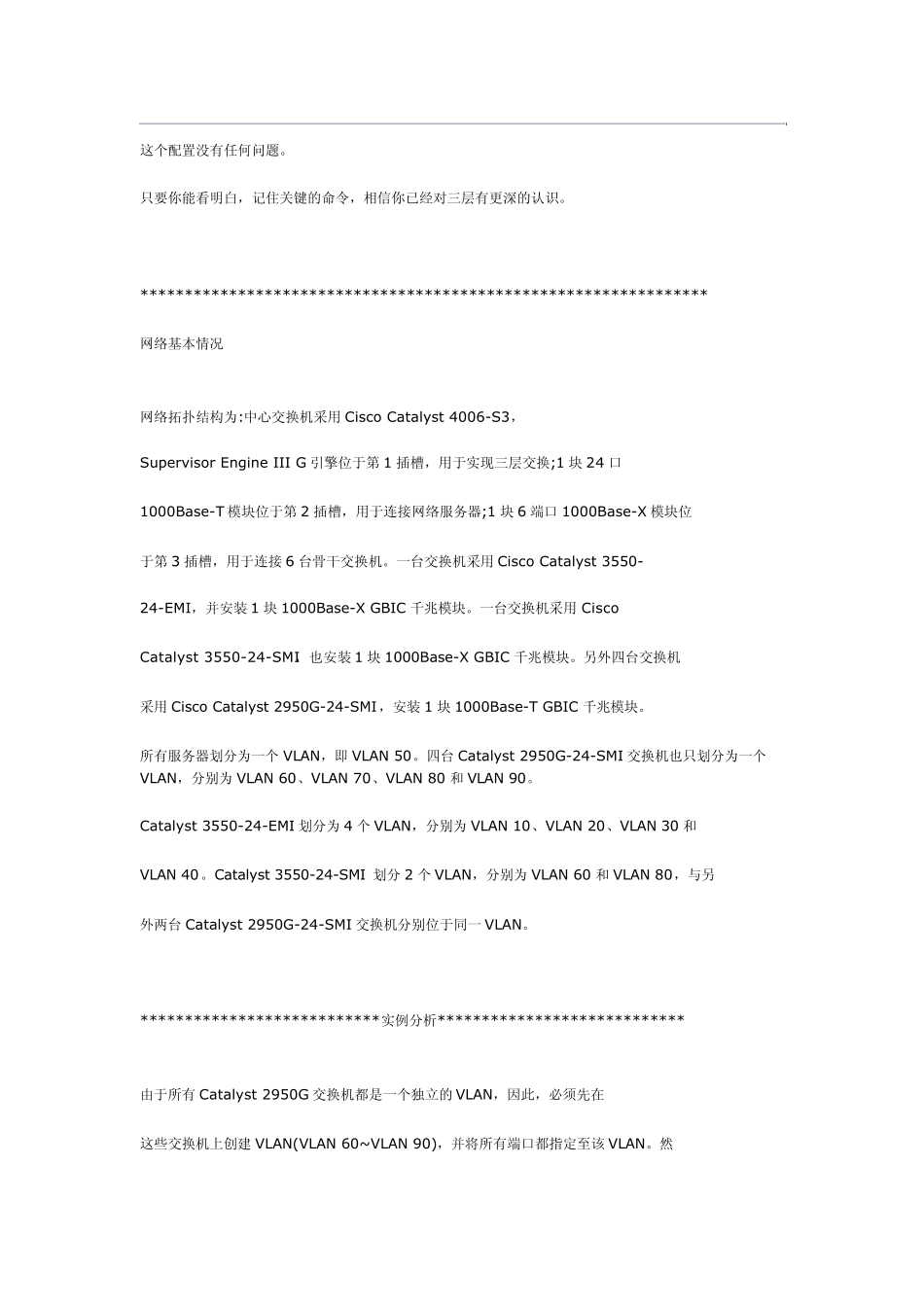

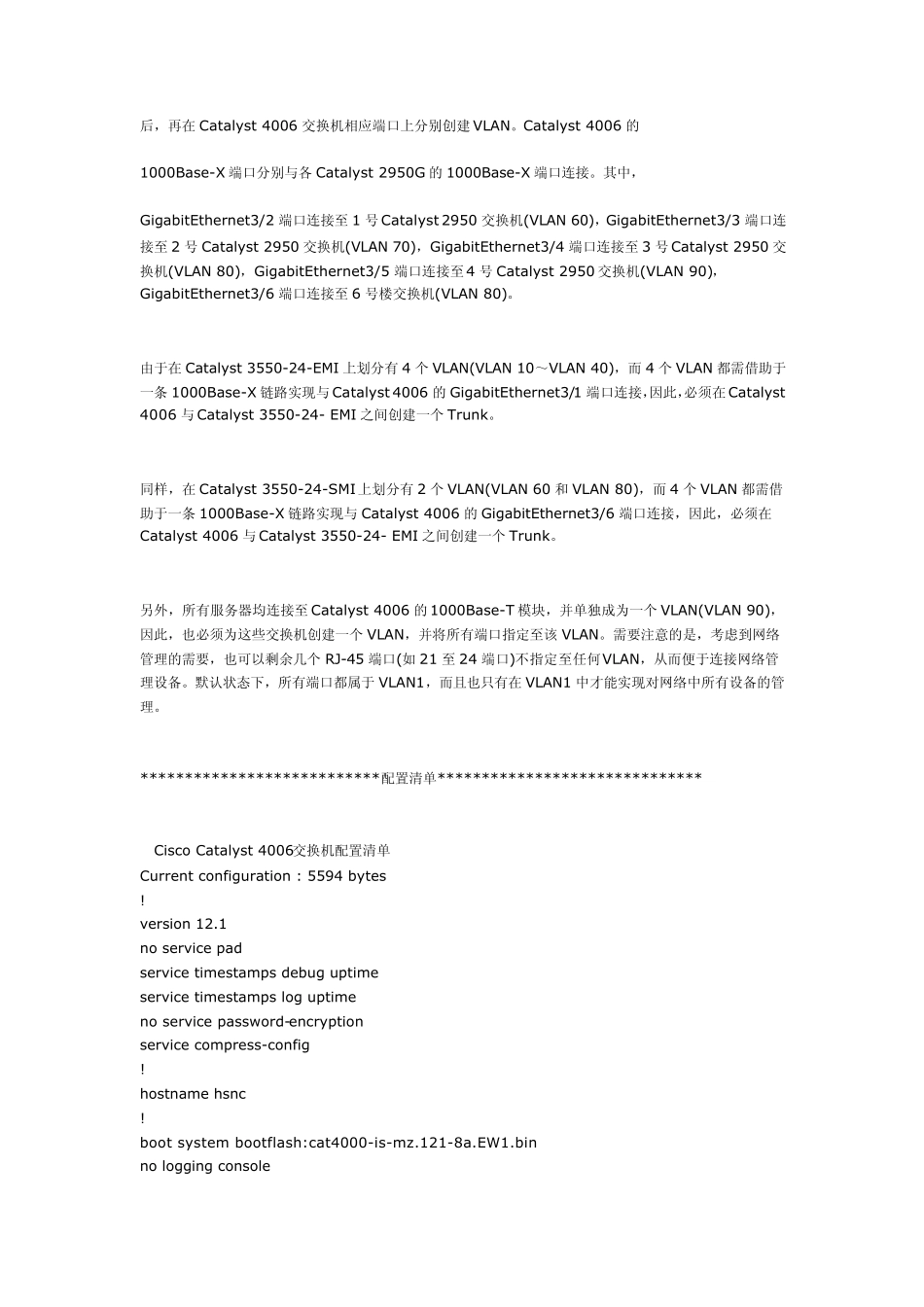

这个配置没有任何问题。 只要你能看明白，记住关键的命令，相信你已经对三层有更深的认识。 **************************************************************** 网络基本情况 网络拓扑结构为:中心交换机采用Cisco Catalyst 4006-S3， Supervisor Engine III G 引擎位于第1 插槽，用于实现三层交换;1 块24 口 1000Base-T 模块位于第2 插槽，用于连接网络服务器;1 块6 端口1000Base-X 模块位 于第3 插槽，用于连接6 台骨干交换机。一台交换机采用Cisco Catalyst 3550- 24-EMI，并安装1 块1000Base-X GBIC 千兆模块。一台交换机采用Cisco Catalyst 3550-24-SMI，也安装1 块1000Base-X GBIC 千兆模块。另外四台交换机 采用Cisco Catalyst 2950G-24-SMI，安装1 块1000Base-T GBIC 千兆模块。 所有服务器划分为一个VLAN，即VLAN 50。四台Catalyst 2950G-24-SMI 交换机也只划分为一个VLAN，分别为VLAN 60、VLAN 70、VLAN 80 和 VLAN 90。 Catalyst 3550-24-EMI 划分为4 个VLAN，分别为VLAN 10、VLAN 20、VLAN 30 和 VLAN 40。Catalyst 3550-24-SMI 划分2 个VLAN，分别为VLAN 60 和 VLAN 80，与另 外两台Catalyst 2950G-24-SMI 交换机分别位于同一VLAN。 ***************************实例分析**************************** 由于所有Catalyst 2950G 交换机都是一个独立的VLAN，因此，必须先在 这些交换机上创建 VLAN(VLAN 60~ VLAN 90)，并将所有端口都指定至该 VLAN。然 后，再在Catalyst 4006 交换机相应端口上分别创建VLAN。Catalyst 4006 的 1000Base-X 端口分别与各 Catalyst 2950G 的 1000Base-X 端口连接。其中， GigabitEthernet3/2 端口连接至 1 号 Catalyst 2950 交换机(VLAN 60)，GigabitEthernet3/3 端口连接至 2 号 Catalyst 2950 交换机(VLAN 70)，GigabitEthernet3/4 端口连接至 3 号 Catalyst 2950 交换机(VLAN 80)，GigabitEthernet3/5 端口连接至4 号 Catalyst 2950 交换机(VLAN 90)，GigabitEthernet3/6 端口连接至 6 号楼交换机(VLAN 80)。 由于在Catalyst 3550-24-EMI 上划分有 4 个 VLAN(VLAN 10～VLAN 40)，而 4 个 VLAN 都需借助于一条 1000Base-X 链路实现与 Catalyst 4006 的 GigabitEthernet3/1 端口连接，因此，必须在Catalyst 4006 与 Catalyst 3550-24- EMI 之间创...
