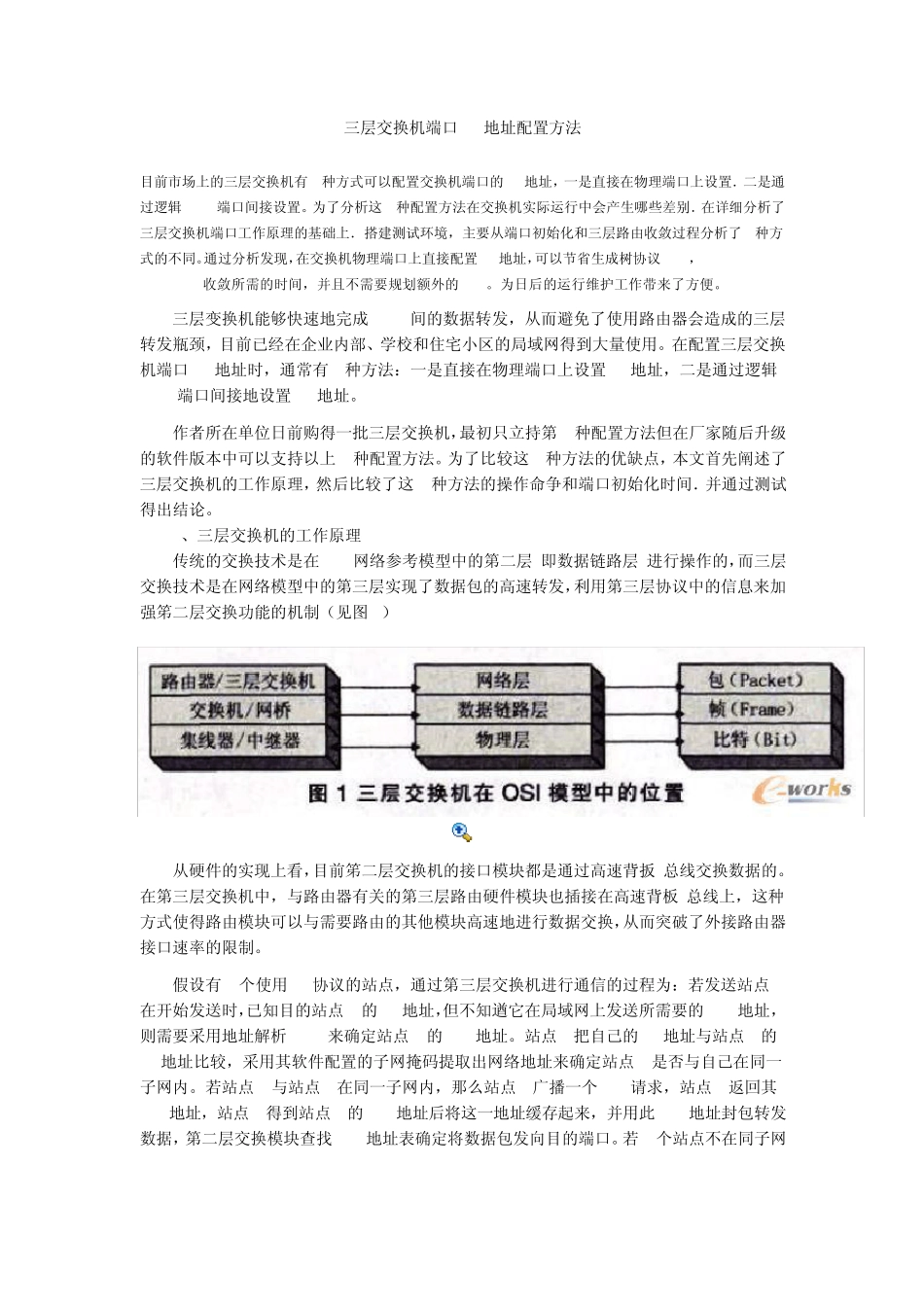

三层交换机端口 IP地址配置方法 目前市场上的三层交换机有 2种方式可以配置交换机端口的 lP地址,一是直接在物理端口上设置.二是通过逻辑 VLAN端口间接设置。为了分析这 2种配置方法在交换机实际运行中会产生哪些差别.在详细分析了三层交换机端口工作原理的基础上.搭建测试环境,主要从端口初始化和三层路由收敛过程分析了 2种方式的不同。通过分析发现,在交换机物理端口上直接配置 IP地址,可以节省生成树协议(STP,Spanning Tree Protocol)收敛所需的时间,并且不需要规划额外的VLAN。为日后的运行维护工作带来了方便。 三层变换机能够快速地完成 VIAN间的数据转发,从而避免了使用路由器会造成的三层转发瓶颈,目前已经在企业内部、学校和住宅小区的局域网得到大量使用。在配置三层交换机端口 lP地址时,通常有 2种方法:一是直接在物理端口上设置 lP地址,二是通过逻辑VLAN端口间接地设置 IP地址。 作者所在单位日前购得一批三层交换机,最初只立持第 2种配置方法但在厂家随后升级的软件版本中可以支持以上 2种配置方法。为了比较这 2种方法的优缺点,本文首先阐述了三层交换机的工作原理,然后比较了这 2种方法的操作命争和端口初始化时间.并通过测试得出结论。 1、三层交换机的工作原理 传统的交换技术是在 OSI网络参考模型中的第二层(即数据链路层)进行操作的,而三层交换技术是在网络模型中的第三层实现了数据包的高速转发,利用第三层协议中的信息来加强笫二层交换功能的机制(见图 1) 从硬件的实现上看,目前笫二层交换机的接口模块都是通过高速背扳/总线交换数据的。在第三层交换机中,与路由器有关的第三层路由硬件模块也插接在高速背板/总线上,这种方式使得路由模块可以与需要路由的其他模块高速地进行数据交换,从而突破了外接路由器接口速率的限制。 假设有 2个使用 IP协议的站点,通过第三层交换机进行通信的过程为:若发送站点 1在开始发送时,已知目的站点 2的 IP地址,但不知遒它在局域网上发送所需要的 MAC地址,则需要采用地址解析(ARP)来确定站点 2的 MAC地址。站点 1把自己的 IP地址与站点 2的IP地址比较,采用其软件配置的子网掩码提取出网络地址来确定站点 2是否与自己在同一子网内。若站点 2与站点 1在同一子网内,那么站点 1广播一个 ARP请求,站点 2返回其MAC地址,站点 1得到站点 2的 MAC地址后将这一地址缓存起来,并用此 MAC地址封包转发数据,第二层交换...
