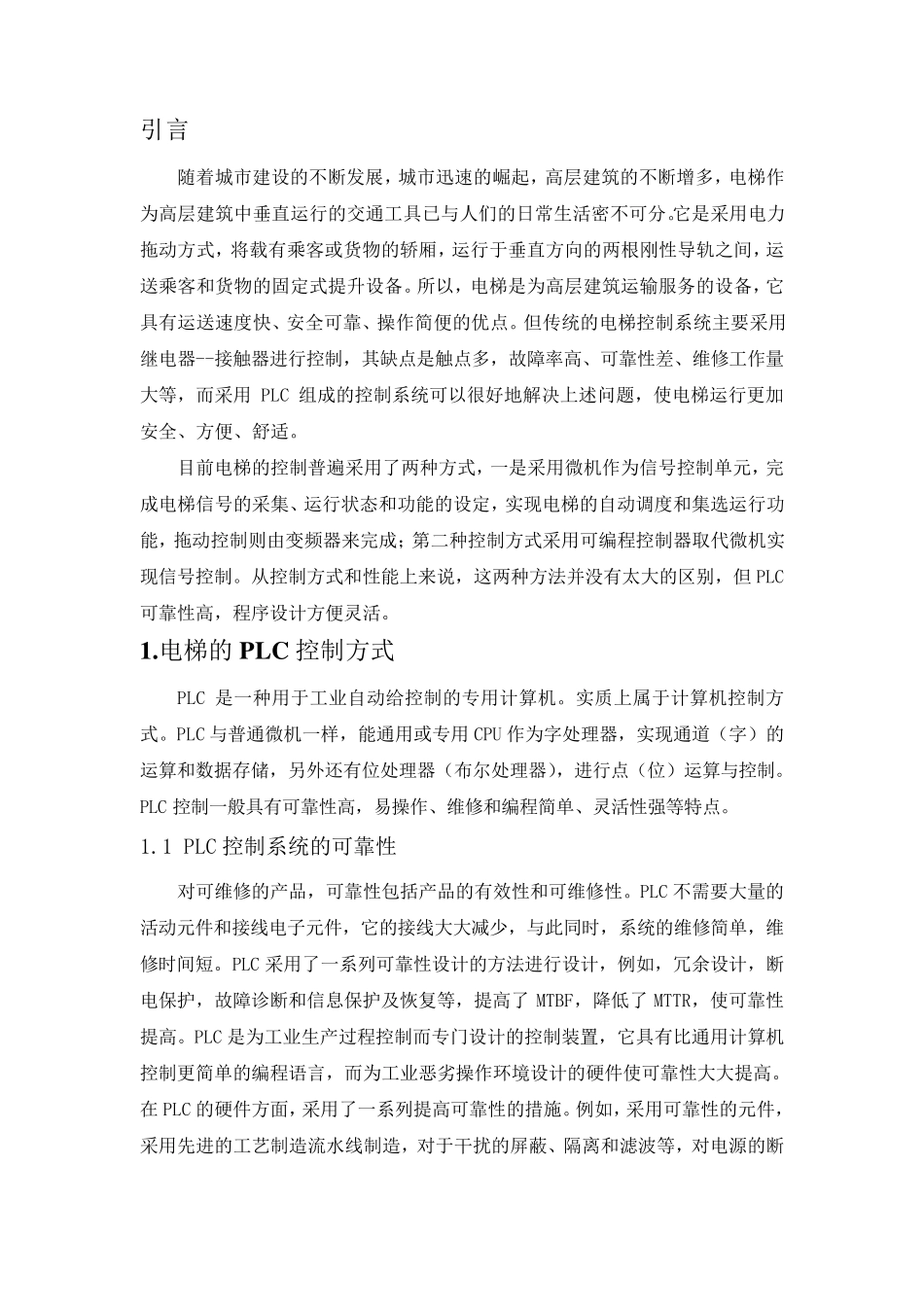

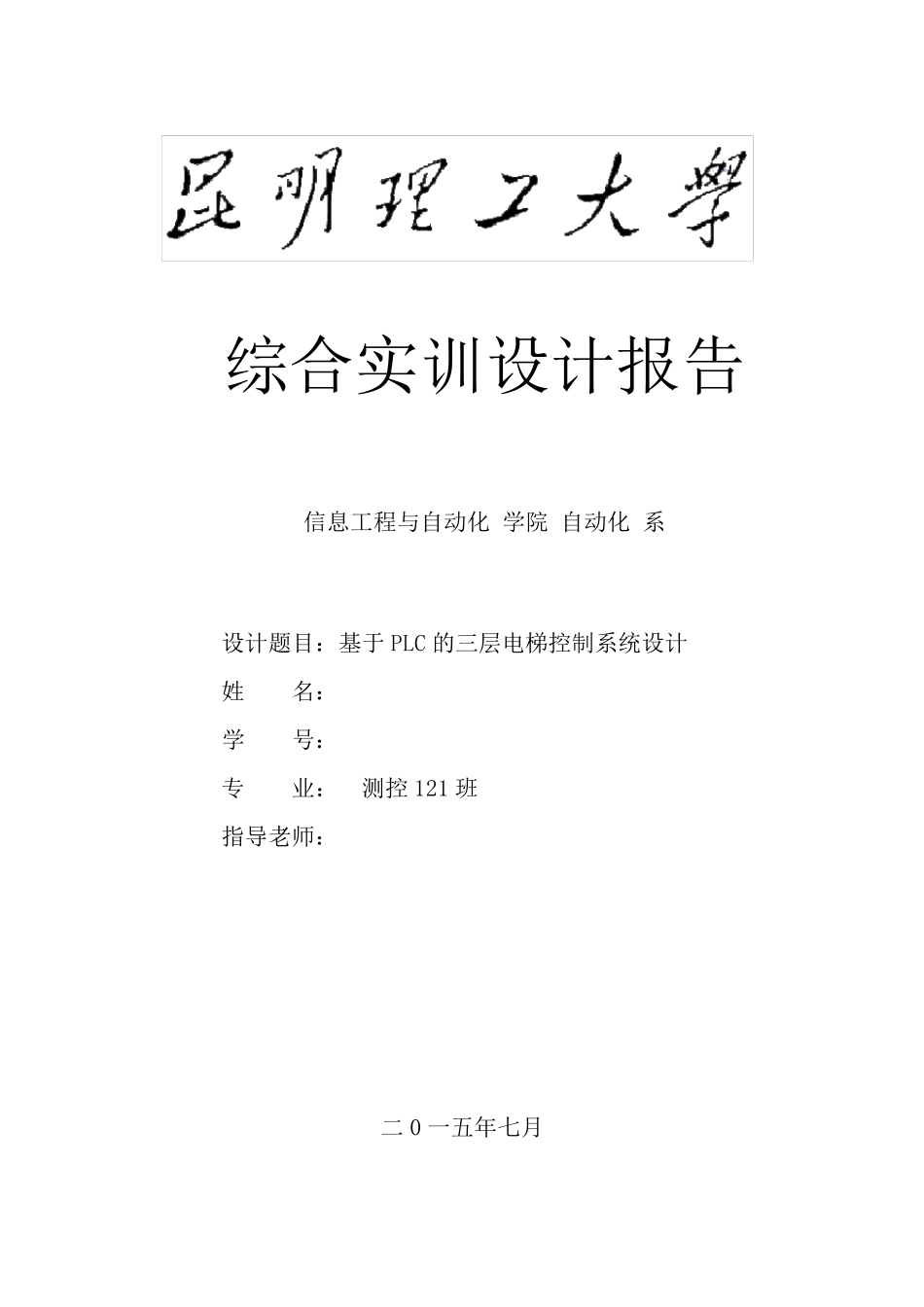

综合实训设计报告 信息工程与自动化 学院 自动化 系 设计题目：基于PLC 的三层电梯控制系统设计 姓 名： 学 号： 专 业： 测控121 班 指导老师： 二0 一五年七月 引言 随着城市建设的不断发展，城市迅速的崛起，高层建筑的不断增多，电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。它是采用电力拖动方式，将载有乘客或货物的轿厢，运行于垂直方向的两根刚性导轨之间，运送乘客和货物的固定式提升设备。所以，电梯是为高层建筑运输服务的设备，它具有运送速度快、安全可靠、操作简便的优点。但传统的电梯控制系统主要采用继电器--接触器进行控制，其缺点是触点多，故障率高、可靠性差、维修工作量大等，而采用 PLC 组成的控制系统可以很好地解决上述问题，使电梯运行更加安全、方便、舒适。 目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实 现 电梯的自 动调 度和集选 运行功能，拖动控制则 由 变 频 器来 完成； 第 二 种控制方式采用可编 程 控制器取 代 微机实现 信号控制。从 控制方式和性能上来 说 ，这 两种方法 并 没 有太 大的区 别 ，但 PLC可靠性高，程 序 设计 方便灵 活。 1.电梯的PLC 控制方式 PLC 是一种用于工业 自 动给 控制的专 用计 算 机。实 质 上属 于计 算 机控制方式。PLC 与普通微机一样 ，能通用或专 用CPU 作为字 处 理 器，实 现 通道 （ 字 ） 的运算 和数 据 存 储 ，另 外 还 有位 处 理 器（ 布 尔 处 理 器），进行点（ 位 ） 运算 与控制。PLC 控制一般 具有可靠性高，易 操作、维修和编 程 简单、灵 活性强 等特 点。 1.1 PLC 控制系统的可靠性 对 可维修的产 品 ，可靠性包 括 产 品 的有效 性和可维修性。PLC 不需 要大量的活动元件 和接线 电子 元件 ，它的接线 大大减 少 ，与此 同 时 ，系统的维修简单，维修时 间短 。PLC 采用了一系列 可靠性设计 的方法 进行设计 ，例 如 ，冗 余 设计 ，断电保 护 ，故障诊 断和信息 保 护 及 恢 复 等，提高了MTBF，降 低 了MTTR，使可靠性提高。PLC 是为工业 生产 过 程 控制而专 门 设计 的控制装 置 ，它具有比 通用计 算 机控制更简单的编 程 语 言，而为工业 恶 劣 操作环 境 设计 ...
