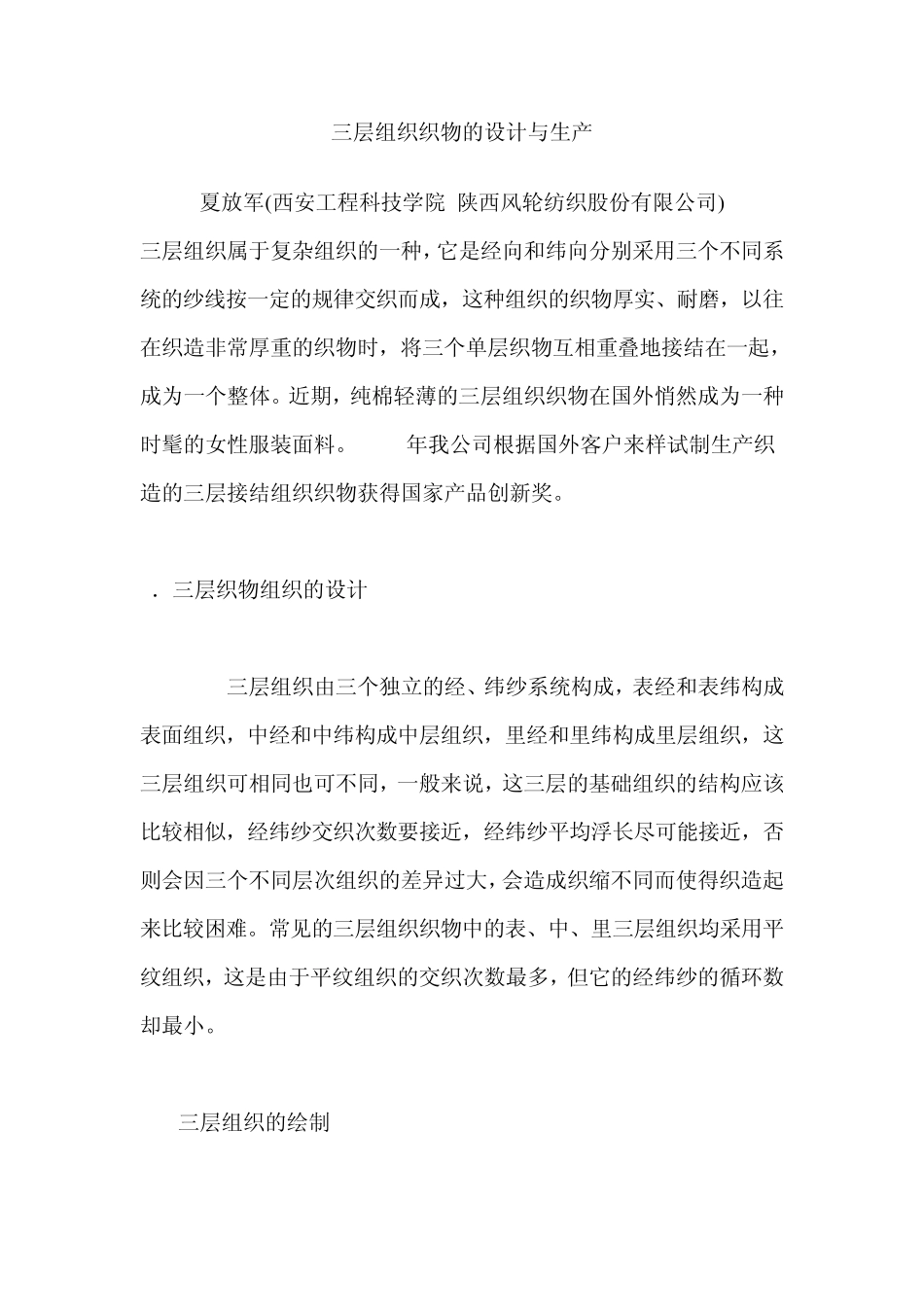

三层组织织物的设计与生产 夏放军(西安工程科技学院 陕西风轮纺织股份有限公司) 三层组织属于复杂组织的一种，它是经向和纬向分别采用三个不同系统的纱线按一定的规律交织而成，这种组织的织物厚实、耐磨，以往在织造非常厚重的织物时，将三个单层织物互相重叠地接结在一起，成为一个整体。近期，纯棉轻薄的三层组织织物在国外悄然成为一种时髦的女性服装面料。2003年我公司根据国外客户来样试制生产织造的三层接结组织织物获得国家产品创新奖。 1．三层织物组织的设计 三层组织由三个独立的经、纬纱系统构成，表经和表纬构成表面组织，中经和中纬构成中层组织，里经和里纬构成里层组织，这三层组织可相同也可不同，一般来说，这三层的基础组织的结构应该比较相似，经纬纱交织次数要接近，经纬纱平均浮长尽可能接近，否则会因三个不同层次组织的差异过大，会造成织缩不同而使得织造起来比较困难。常见的三层组织织物中的表、中、里三层组织均采用平纹组织，这是由于平纹组织的交织次数最多，但它的经纬纱的循环数却最小。 1.1三层组织的绘制 1.1.1开始时先在意匠纸上画出表层、中层和里层经纬纱的位置；图中1（4），2（5），3（6）表示表、中、里三层的经纱，一（四），二（五），三（六）表示表、中、里三层的纬纱。 1.1.2在表示表层组织点的位置上，绘出表层组织的组织点，用“★”代表表层组织的经浮点，中层和里层的组织点暂时不画； 1.1.3在中层组织经纬纱的位置上绘出它的组织点，用“●”表示经浮点，里层组织点暂时不画； 1.1.4在里层组织点位置绘出它的组织点，用“■”表示经浮点； 1.1.5表层组织的经纱要浮在中层组织的的纬纱之上，表层组织和中层组织的经纱要浮在所有的里层组织的纬纱之上，用“○”表示这些位置； 这样一个完整的三层组织就绘制出来了。 1.2 三层织物组织的接结方法 1.2.1 里接中，中接表（里层经纱浮在中层纬纱上，中层经纱浮在表层纬纱上）； 1.2.2表接中，中接里（表层经纱沉在中层纬纱下，中层经纱沉在里层纬纱下）； 1.2.3里接中，表接中（里层经纱浮在中层纬纱上，表层经纱沉在表层纬纱下）； 1.2.4 中接表，中接里（中层经纱浮在表层纬纱上，中层经纱沉在里层纬纱下）； 1.2.5 使用独立附加的一根经纱把表、中、里三层组织以点接结的方式结合在一起。 2 三层组织织物的生产 2．1 织造设备：咸阳纺织机械厂生产ZA209i-190喷气织机，开口部分为史陶比尔2861 型旋转式电子多臂装置。...
