三废炉技术方案

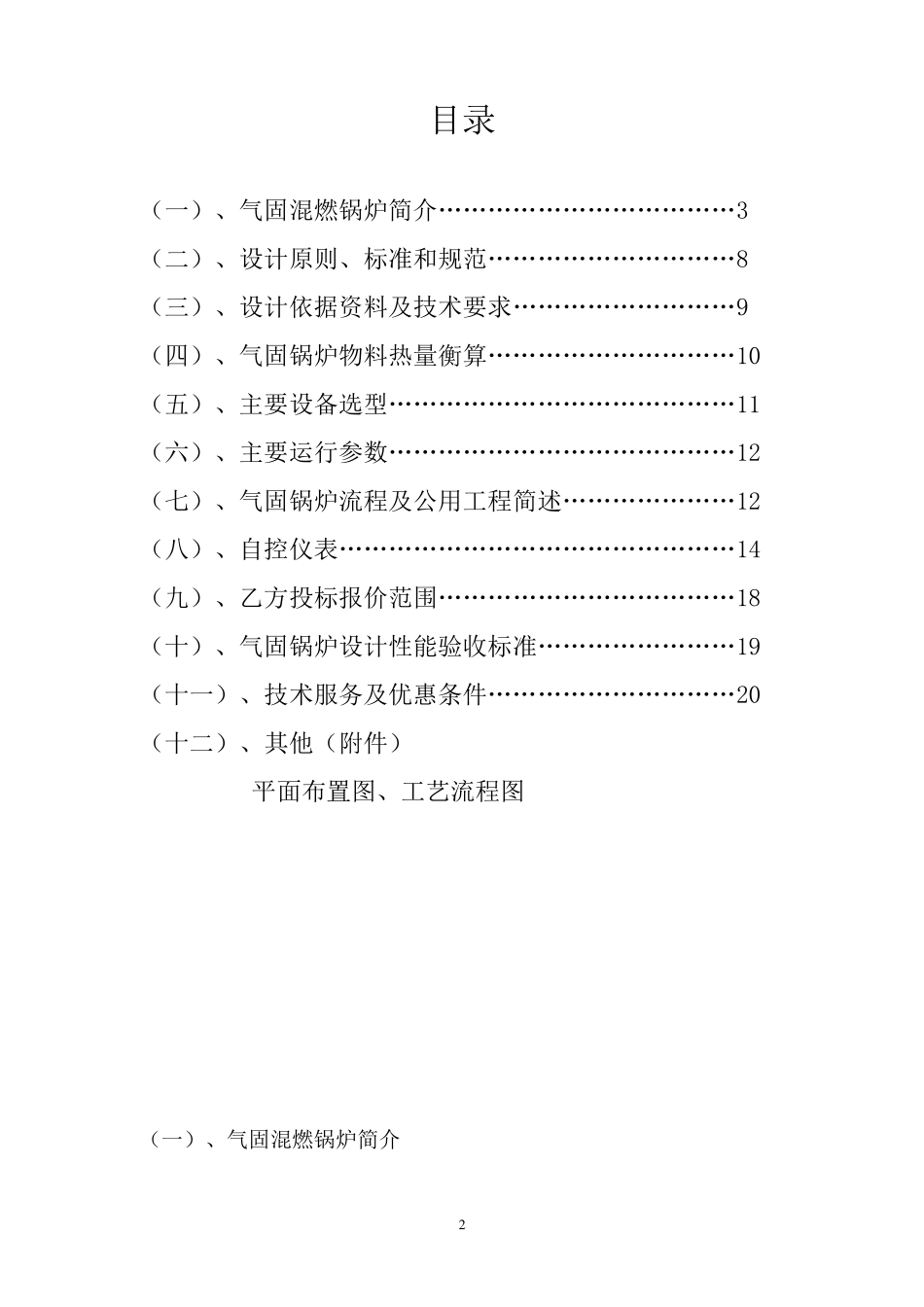

技 术 方 案 2 目录 （一）、气固混燃锅炉简介………………………………3 （二）、设计原则、标准和规范…………………………8 （三）、设计依据资料及技术要求………………………9 （四）、气固锅炉物料热量衡算…………………………10 （五）、主要设备选型……………………………………11 （六）、主要运行参数……………………………………12 （七）、气固锅炉流程及公用工程简述…………………12 （八）、自控仪表…………………………………………14 （九）、乙方投标报价范围………………………………18 （十）、气固锅炉设计性能验收标准……………………19 （十一）、技术服务及优惠条件…………………………20 （十二）、其他（附件） 平面布置图、工艺流程图 （一）、气固混燃锅炉简介 3 1、气固混燃锅炉概述 造气气固混燃锅炉是化工循环经济的典型产品：循环经济是一种以资源的高效利用和循环利用为核心，以“减量化、再利用、资源化”为原则，以低消耗、低排放、高效率为基本特征的装置。 造气气固混燃锅炉，是将造气生产过程产生的吹风气、造气炉渣、除尘器细灰，掺入部分粉煤和煤矸石在气固混燃锅炉内进行流化燃烧，达到制取高位热能蒸汽的目的。产出的中温中压蒸汽部分经背压发电，背压后的低压蒸汽供造气、甲醇精馏使用，少量中温中压蒸汽经减温减压后供变换和其它工段使用，达到一炉多用。同时将用于造气的原料达到吃干榨净的目的。 造气气固混燃锅炉，其优越的性能远远大于第二代吹风气余热锅炉。如安全性，克服了第二代造气吹风气燃烧炉开车点火时送合成气的爆炸条件，避免了吹风气回收过程中的爆炸因素，使造气吹风气回收过程达到安全化。 对于煤造气生产甲醇的企业，采用气固混燃锅炉的最大收益是将甲醇产量提高17-20%。其原因是，甲醇生产的合成放空气经提氢后其热值只有 1900kcal/m 3(合成氨的合成放空气经提氢后为3850 kcal/m 3)，比合成氨低一半，无法点燃造气的吹风气，只有多烧氢气或水煤气，因而造成甲醇产量低、消耗高。甲醇生产合成放空气中的甲烷含量低，属半低热值气体（甲烷含量只有 5-7%）。如湖北某甲醇厂，5 万吨的甲醇（单醇）装置选用第二代吹风气余热锅炉，每天少产甲醇 11.2 吨；河南某甲醇厂 8 万吨的生产装置选用第二代吹风气余热锅炉回收造气吹风气，其合成放空气远远不够，不得不以水煤气与合成气混合作点火源，多烧的水煤气每天少产甲醇 17.6 吨。气 4 固混...
