三星W899拆装指导

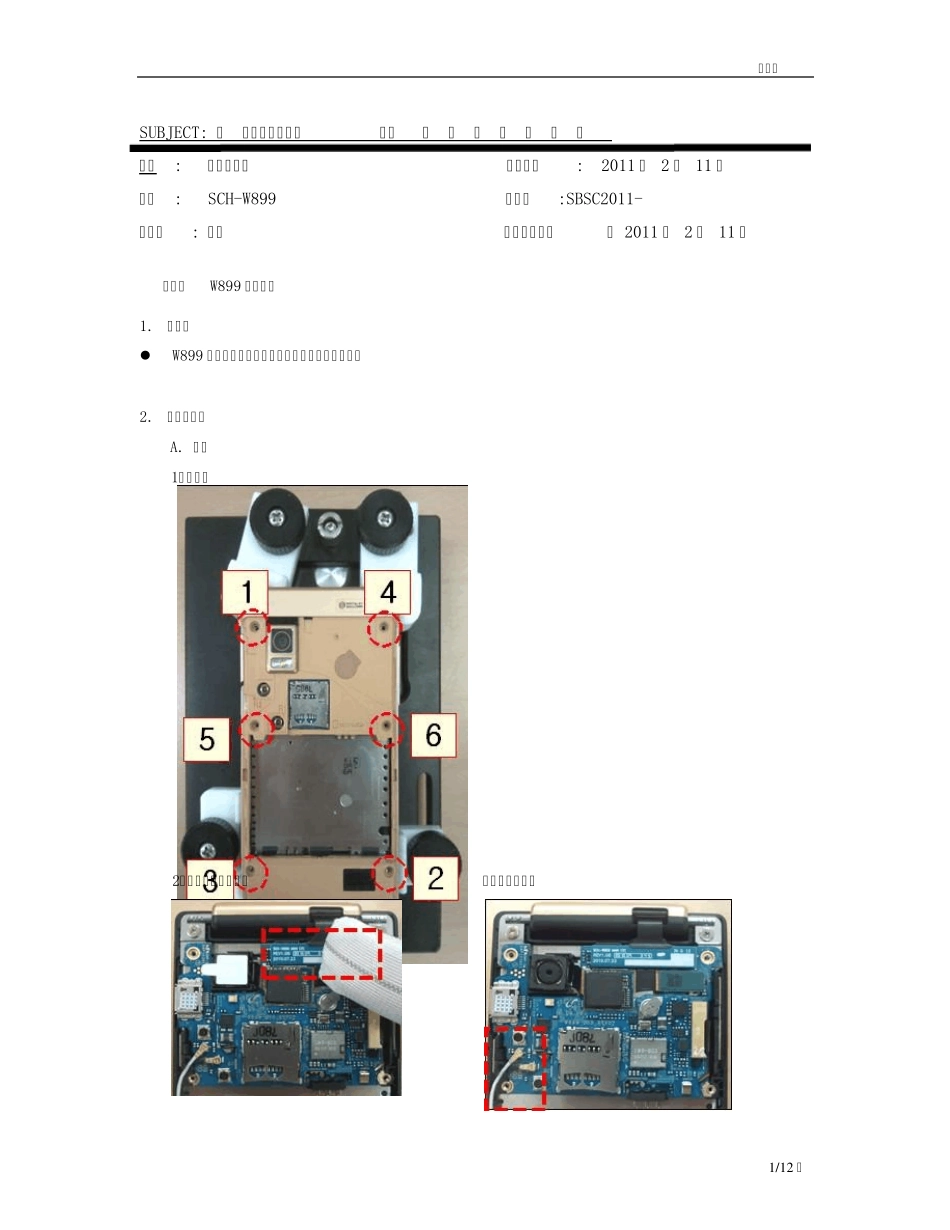

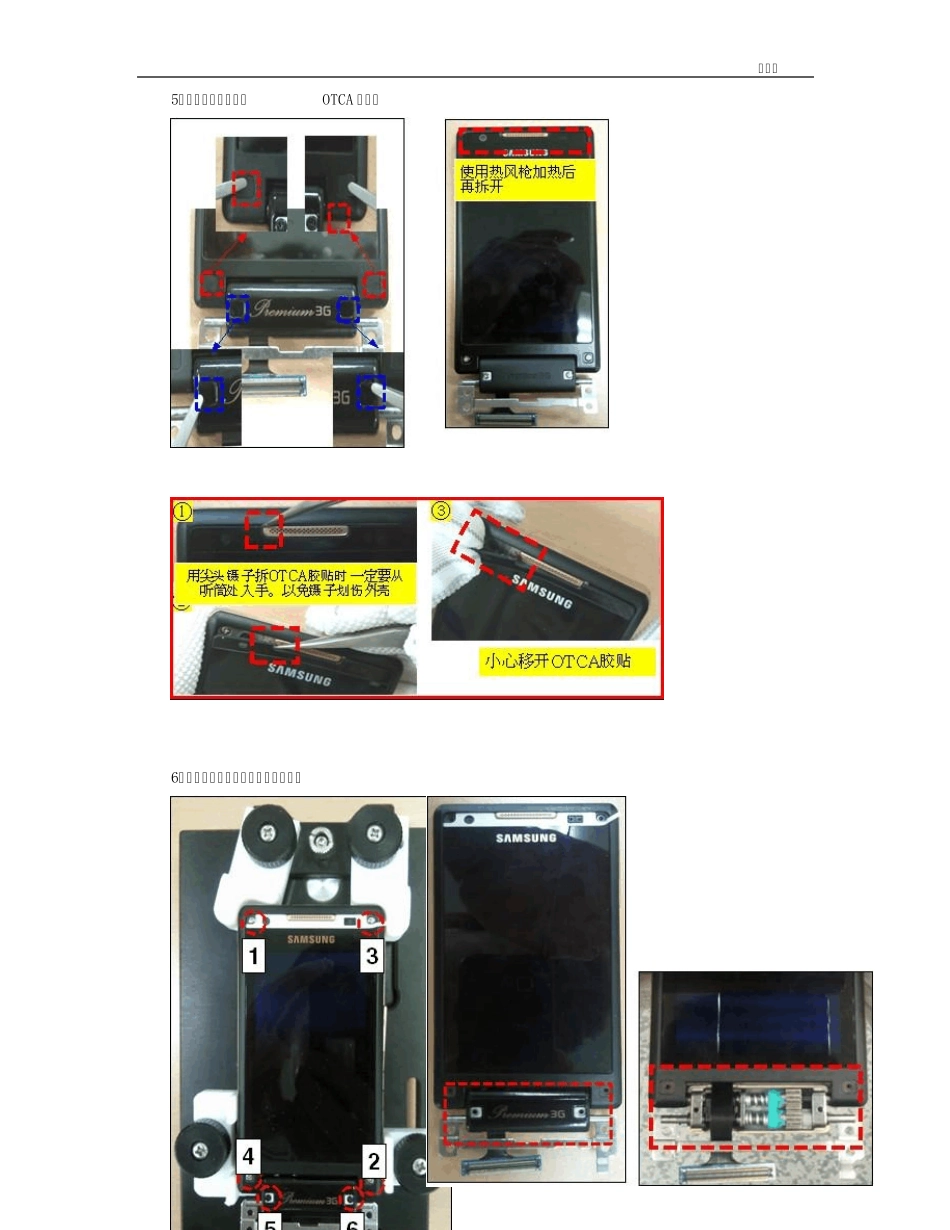

对外密 1 /1 2 页 SUBJECT: （ 三星移动电话机 ）维 修 服 务 技 术 通 告 产品: 移动电话机 通告日期: 2011 年 2 月 11 日 型号: SCH-W899 通告号:SBSC2011- 销售商: 电信 适用起始日期： 2011 年 2 月 11 日 1. 背景：  W899 拆转繁琐，容易导致外观不良和元器件损坏。 2. 操作步骤： A. 拆卸 1）拆螺丝 2）从主板拆开主排线 拆开同轴连接线 题目：W899 拆装指导 对外密 2 /1 2 页 注意事项: * 拆卸时注意外观，同轴连接线不会受损。 3）拆主板： 4）拆下图所示中的螺丝，移开上翻。 对外密 3 /1 2 页 5）移开螺丝帽胶贴和OTCA 胶贴。 6）按下图所示，拆螺丝，拆轴承盖。 对外密 4 /1 2 页 7）拆开上翻内屏镜面。 注意事项：注意镜面处不会出现断裂。 8）拆开连接线，移开LCD。 注意事项：避免LCD 损坏，移开后应妥当放置。 对外密 5 /1 2 页 9）拆开 VGA+RCV Ass'y 连接线。 10）分离I-Nand/传感器部分。 （ I-Nand Part） (传感器) 11）拆开触摸键连接线。 对外密 6 /1 2 页 12）拆开‘Con to Con’。 13）移开LCD PBA。 14）移开外屏镜面。 对外密 7 /1 2 页 B．组装 1）把触摸键连接线从前壳孔中穿出，粘贴到前壳架上。 2）把外屏镜面从前壳孔中穿出，把镜面安装到前壳上。 3）‘Con to Con’安装到前壳上。需对准孔安装。 对外密 8 /1 2 页 4）组装LCD PBA 和 I-Nand。（下图1 所示） 安装到前壳上。（下图2 所示） 连接触摸键连接线和LCD 连接线。（下图3 所示） 5）焊接VGA cam 和 RCV。（下图1 所示） 安装VGA cam 和 RCV Ass'y。（下图2 所示） 对外密 9 /1 2 页 6）安装外屏镜面。（下图1 所示） 安装轴承盖。（下图2 所示） 7）安装螺丝。 对外密 1 0 /1 2 页 8）安装上翻。（下图1 所示） 安装螺丝。（下图2 所示） 9）安装GSM 同轴连接线。（下图1 所示） 安装CDMA 同轴连接线。（下图2 所示） 对外密 1 1 /1 2 页 10）同轴连接线安装到前壳。（下图1 所示） 整理同轴连接线。（下图2 所示） 11）安装主板。 12）连接主排线。（下图1 所示） 连接GSM， CDMA 同轴连接线。（下图2 所示） 对外密 1 2 /1 2 页 13）安装螺丝。 应用 参考( ) 仅对故障机器(0) 全部机器( ) 附件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附( ) 其他（0 ） 担当：鱼光善 2/11 审批：林山 审批：张淳椙
