三星贴片机操作规范版

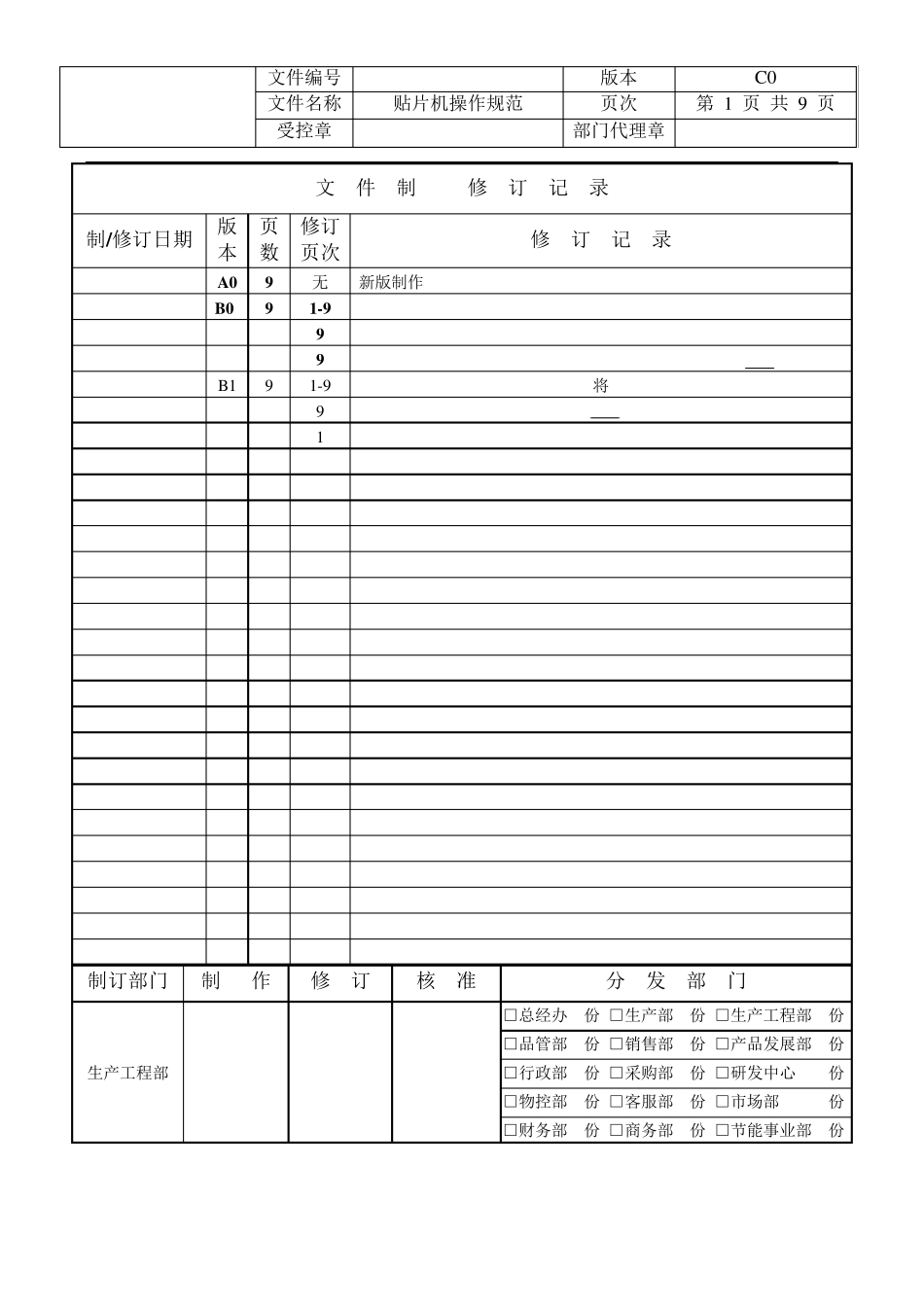

文件编号 版本 C 0 文件名称 贴片机操作规范 页次 第 1 页 共 9 页 受控章 部门代理章 文 件 制 / 修 订 记 录 制/修订日期 版本 页数 修订页次 修 订 记 录 A0 9 无 新版制作 B0 9 1-9 9 9 B 1 9 1-9 将 9 1 制订部门 制 作 修 订 核 准 分 发 部 门 生产工程部 □总经办 份 □生产部 份 □生产工程部 份 □品管部 份 □销售部 份 □产品发展部 份 □行政部 份 □采购部 份 □研发中心 份 □物控部 份 □客服部 份 □市场部 份 □财务部 份 □商务部 份 □节能事业部 份 文件编号 版本 C 0 文件名称 贴片机操作规范 页次 第 2 页 共 9 页 受控章 部门代理章 1.目的 1.1为了安全的使用贴片机，降低贴片机的故障率。 2.范围 2.1适用于生产部SMT组 3.定义 3.1无 4.职责 4.1生产部：负责操作贴片机。 4.2生产工程部：负责制定贴片机操作规范和执行人员的操作培训。 5.作业程序 5.1首先了解贴片机常用的标示，如下［图一］所示（这些标示都贴在比较明显的地方，操作贴片机时应该特别注意）。 ［图一］ 5.2贴片机开机前的检查 5.2.1确定贴片机的气压，气压应在0.5Kpa±0.025之间，如下［图二］所示。 文件编号 版本 C 0 文件名称 贴片机操作规范 页次 第 3 页 共 9 页 受控章 部门代理章 ［图二］ 5.2.2贴片机内部不能有工具及其它杂物。 5.2.3安装在贴片机上的飞达，不能有翘起现象，一定要安装到位。 5.2.4贴片机前后门一定要关闭。 5.2.5贴片机前后的紧急开关要保持释放状态。 5.3开机顺序 5.3.1打开贴片机电源主开关，如下［图三］所示，顺时针方向旋转90度。 ［图三］ 5.3.2贴片机会自动进入操作画面，待贴片机进入操作画面后按机器操作版面上的“READY”键，如下［图四］所示，使贴片机处于可操作状态。 文件编号 版本 C 0 文件名称 贴片机操作规范 页次 第 4 页 共 9 页 受控章 部门代理章 ［图四］ 5.3.3执行贴片机回原点：在Teaching Box(示教盒，简称手柄)按三下Mode(模式)，使指示灯显示在Home(原点)下，再按方向键的“向下”键，如下［图五］所示。 ［图五］ 5.3.4热机：待贴片机回原点动作完毕之后，用鼠标点主菜单上的“使用”项，如下［图六］所示，再点选“子菜单”上的F9（暖机），如下［图七］所示，会出现热机画面，如下［图八］所示，点“开始”进行热机。 ...
