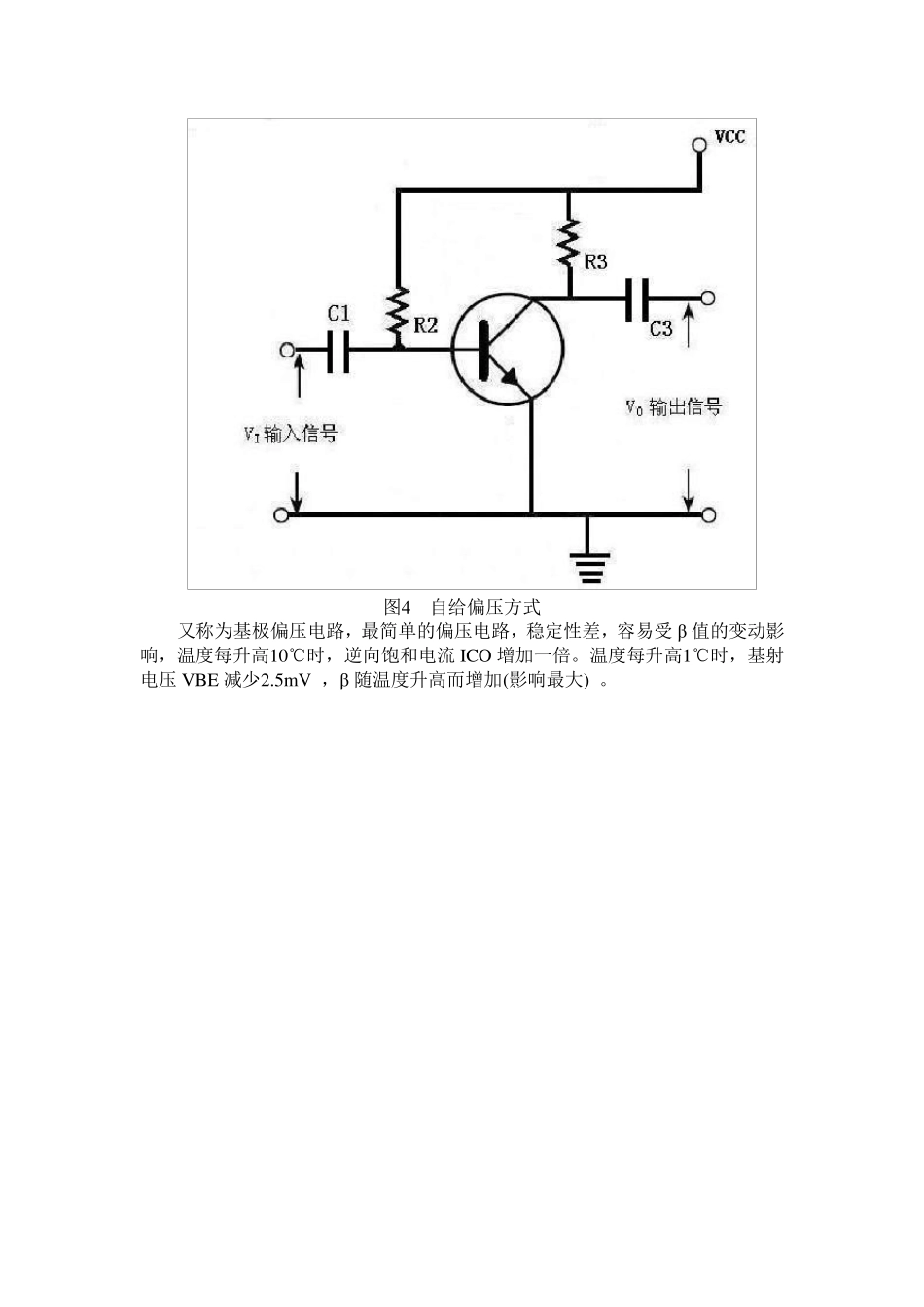

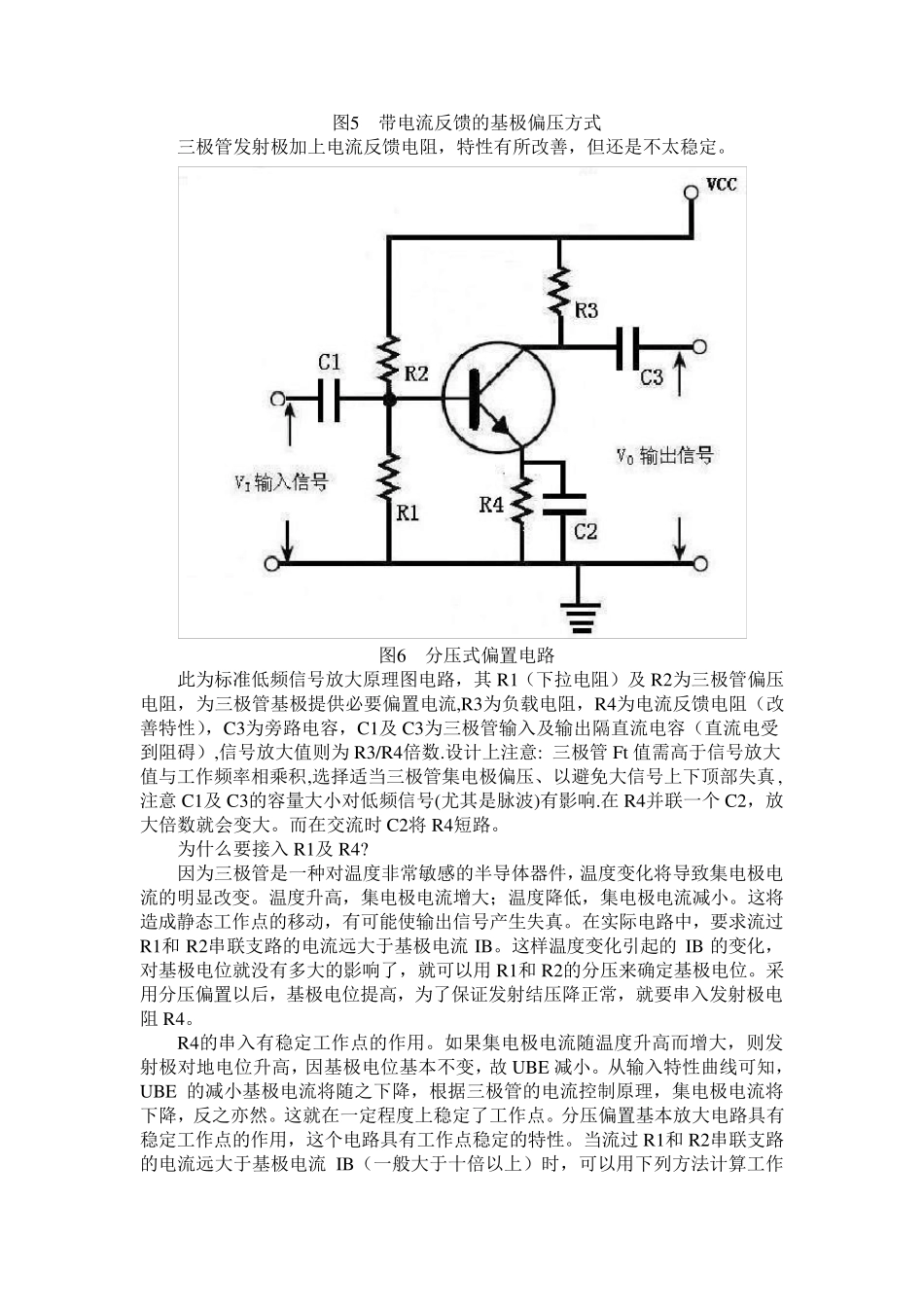

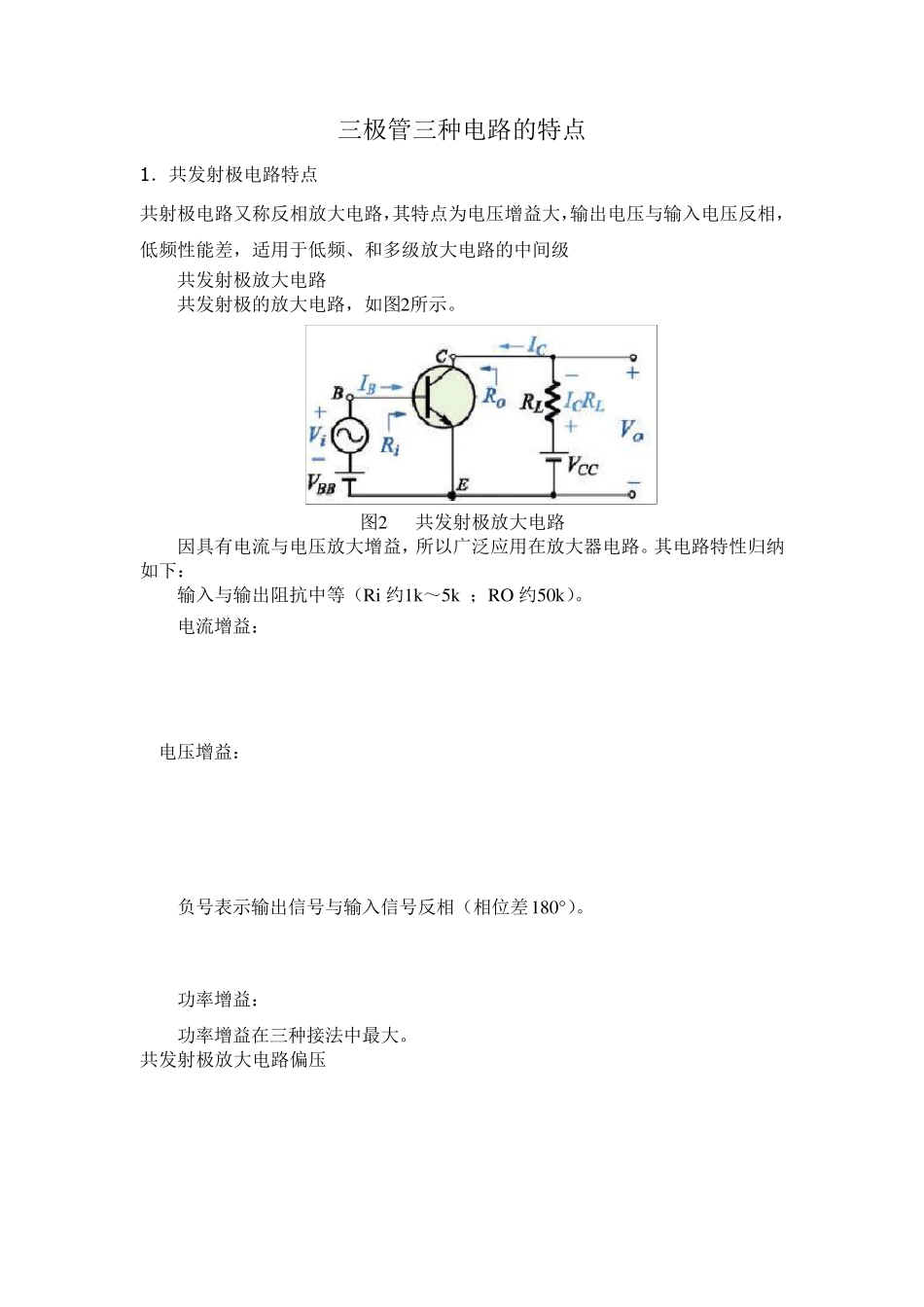

三极管三种电路的特点 1 ．共发射极电路特点 共射极电路又称反相放大电路，其特点为电压增益大，输出电压与输入电压反相，低频性能差，适用于低频、和多级放大电路的中间级 共发射极放大电路 共发射极的放大电路，如图2所示。 图2 共发射极放大电路 因具有电流与电压放大增益，所以广泛应用在放大器电路。其电路特性归纳如下： 输入与输出阻抗中等（Ri 约1k～5k ；RO 约50k）。 电流增益： 电压增益： 负号表示输出信号与输入信号反相（相位差180°）。 功率增益： 功率增益在三种接法中最大。 共发射极放大电路偏压 图4 自给偏压方式 又称为基极偏压电路，最简单的偏压电路，稳定性差，容易受β 值的变动影响，温度每升高10℃时，逆向饱和电流 ICO 增加一倍。温度每升高1℃时，基射电压VBE 减少2.5mV ，β 随温度升高而增加(影响最大) 。 图5 带电流反馈的基极偏压方式 三极管发射极加上电流反馈电阻，特性有所改善，但还是不太稳定。 图6 分压式偏置电路 此为标准低频信号放大原理图电路，其R1（下拉电阻）及R2为三极管偏压电阻，为三极管基极提供必要偏置电流,R3为负载电阻，R4为电流反馈电阻（改善特性），C3为旁路电容，C1及C3为三极管输入及输出隔直流电容（直流电受到阻碍）,信号放大值则为R3/R4倍数.设计上注意: 三极管Ft值需高于信号放大值与工作频率相乘积,选择适当三极管集电极偏压、以避免大信号上下顶部失真,注意C1及C3的容量大小对低频信号(尤其是脉波)有影响.在 R4并联一个 C2，放大倍数就会变大。而在交流时 C2将 R4短路。 为什么要接入R1及R4? 因为三极管是一种对温度非常敏感的半导体器件，温度变化将导致集电极电流的明显改变。温度升高，集电极电流增大；温度降低，集电极电流减小。这将造成静态工作点的移动，有可能使输出信号产 生 失真。在实 际 电路中 ，要求 流过R1和R2串 联支 路的电流远 大于基极电流IB。这样 温度变化引 起 的IB 的变化，对基极电位 就没 有多 大的影响了 ，就可以用 R1和 R2的分压来 确 定基极电位 。采用 分压偏置以后 ，基极电位 提高，为了 保 证 发射结 压降正 常，就要串 入发射极电阻R4。 R4的串 入有稳定工作点的作用 。如 果 集电极电流随 温度升高而增大，则发射极对地 电位 升高，因基极电位 基本 不变，故 UBE 减小。从 输入特性曲 线 可知 ，UBE 的减小基极电流将随 之 下降，根 据 三极...
