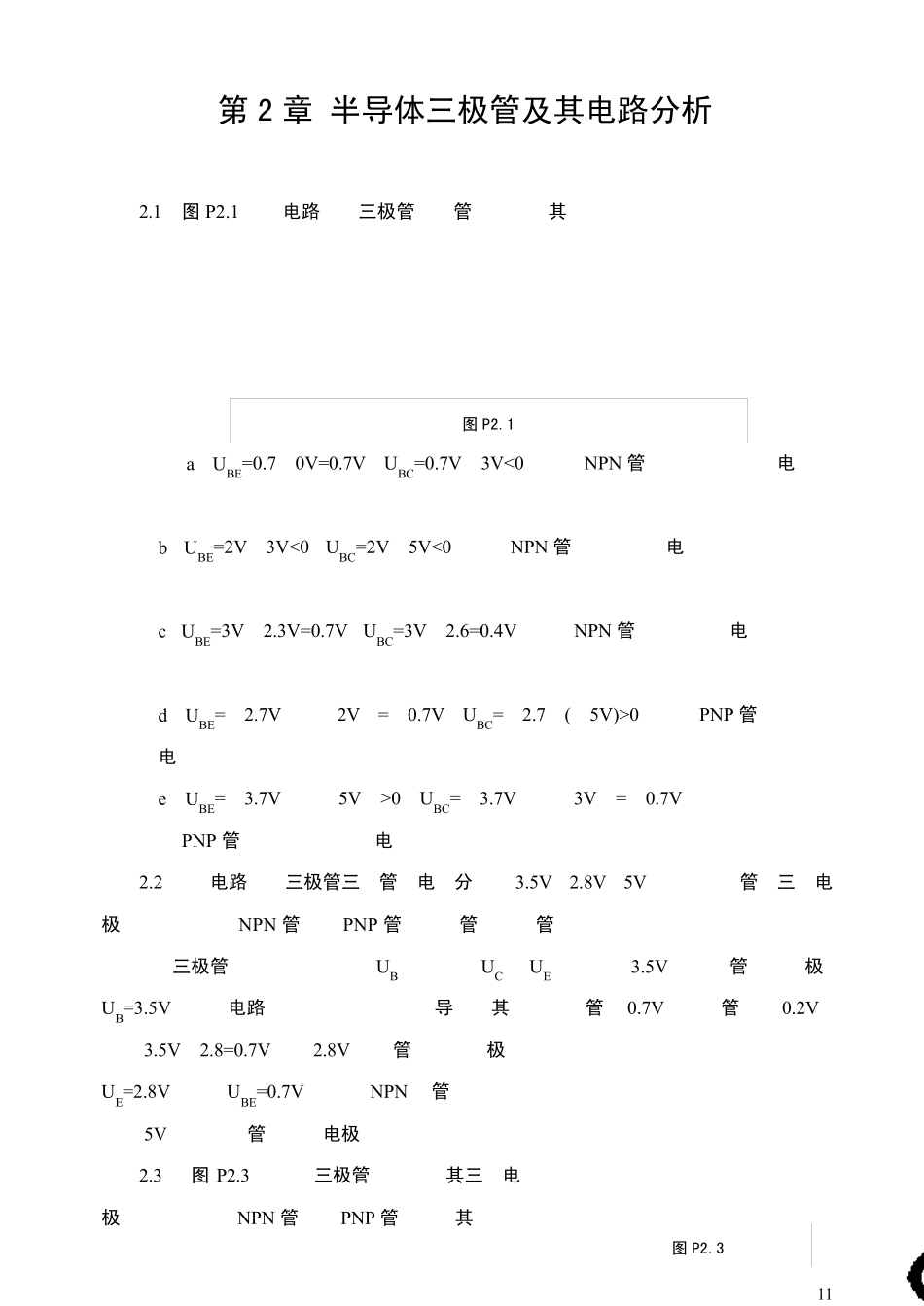

11 第2 章 半导体三极管及其电路分析 2.1 图 P2.1 所示电路中的三极管为硅管，试判断其工作状态。 解：（a）UBE=0.7－0V=0.7V，UBC=0.7V－3V<0，故该 NPN 管发射结正偏，集电结反偏，工作在放大状态。 （b）UBE=2V－3V<0，UBC=2V－5V<0，故该 NPN 管发射结与集电结均反偏，工作在截止状态。 （c）UBE=3V－2.3V=0.7V，UBC=3V－2.6=0.4V，故该 NPN 管发射结与集电结均正偏，工作在饱和状态。 （d）UBE=－2.7V－（－2V）=－0.7V，UBC=－2.7－(－5V)>0，故该 PNP 管发射结正偏，集电结反偏，工作在放大状态。 （e）UBE=－3.7V－（－5V）>0，UBC=－3.7V－（－3V）=－0.7V， 故该 PNP 管发射结反偏，集电结正偏，工作在倒置状态。 2.2 放大电路中某三极管三个管脚电位分别为 3.5V、2.8V、5V，试判别此管的三个电极，并说明它是 NPN 管还是 PNP 管，是硅管还是锗管？ 解：三极管工作在放大区时，UB 值必介于 UC 和 UE 之间，故 3.5V 对应的管脚为基极，UB=3.5V，放大电路中的发射结必定正偏导通，其压降对硅管为 0.7V，对锗管则为 0.2V。由于 3.5V－2.8=0.7V，故 2.8V 对应管脚为发射极，UE=2.8V，且由 UBE=0.7V 可知是 NPN 硅管。显然剩下的 5V 所对应的管脚为集电极。 2.3 对图 P2.3 所示各三极管，试判别其三个电极，并说明它是 NPN 管还是 PNP 管，估算其β值。 图 P2.1 图 P2.3 12 图解 P2.4 图 P2.4 解：（a）因为 iBUCE=0.3V，三极管处于放大状态，故假设成立。因此三极管工作在放大状态，IB=0.1m A，IC=10 m A，13 UCE=6V。 （b）mAkVIB077.056)7.05(=Ω−= 设三极管工作在放大状态，则得 IC=βIB=100×0.077=7.7m A 则 UCE=5V－7.7m A×3kΩ=5V－23.1V<0 说明假设不成立，三极管已工作在饱和区，故集电极电流为 m AkVRUVIICCESCCCSC57.135=Ω=−== 因此三极管的 IB=0.077m A，IC=1.57m...
