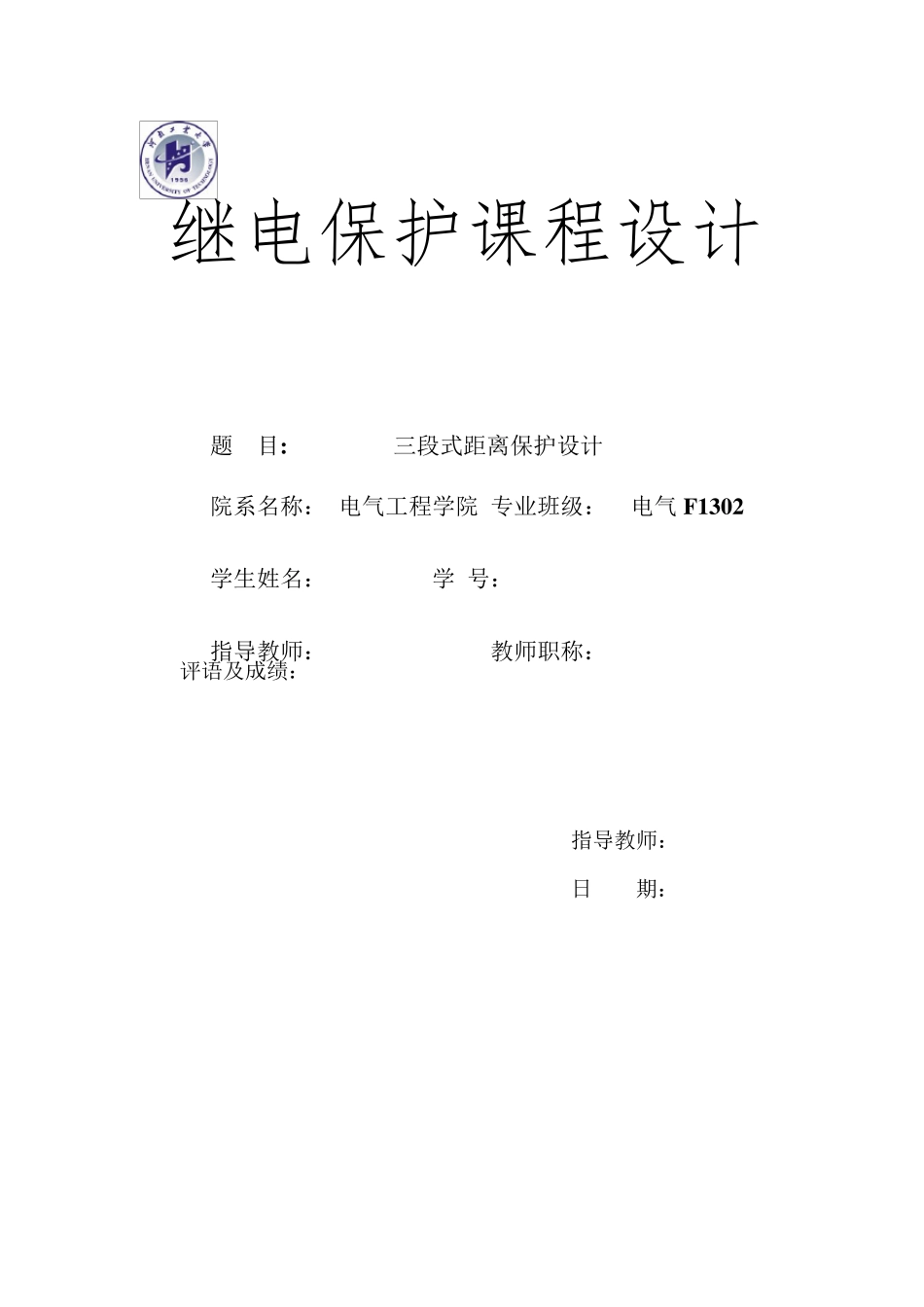

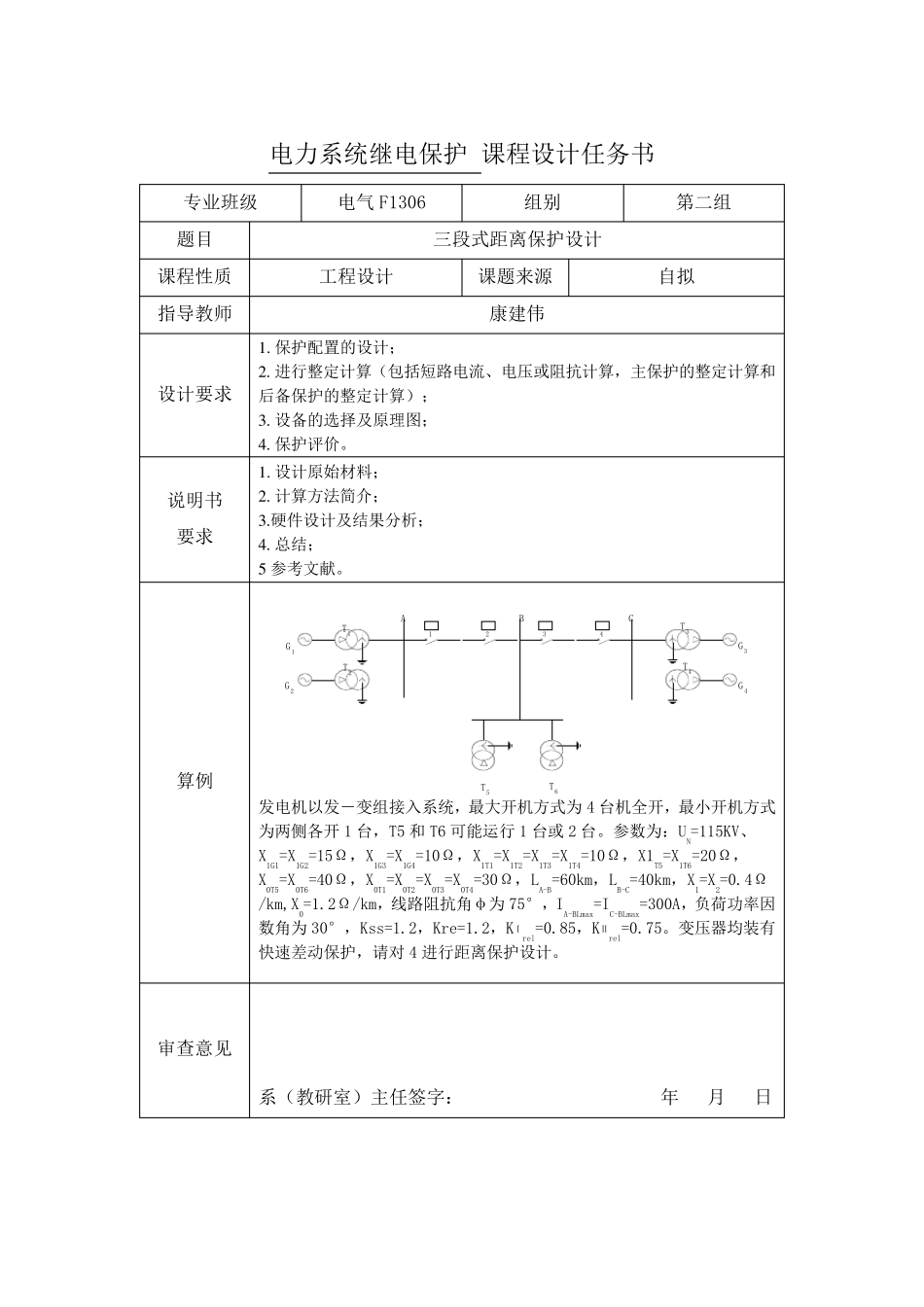

继电保护课程设计 题 目: 三段式距离保护设计 院系名称: 电气工程学院 专业班级: 电气 F 1302 学生姓名: 学 号: 指导教师: 教师职称: 评语及成绩: 指导教师: 日 期: 电 力 系 统 继 电 保 护 课 程 设 计 任 务 书 专 业 班 级 电 气 F1306 组 别 第 二 组 题 目 三 段 式 距 离 保 护 设 计 课 程 性 质 工 程 设 计 课 题 来 源 自 拟 指 导 教 师 康 建 伟 设 计 要 求 1 . 保 护 配 置 的 设 计 ; 2 . 进 行 整 定 计 算 ( 包 括 短 路 电 流 、 电 压 或 阻 抗 计 算 , 主 保 护 的 整 定 计 算 和后 备 保 护 的 整 定 计 算 ) ; 3 . 设 备 的 选 择 及 原 理 图 ; 4 . 保 护 评 价 。 说 明 书 要 求 1 . 设 计 原 始 材 料 ; 2 . 计 算 方 法 简 介 ; 3 .硬 件 设 计 及 结 果 分 析 ; 4 . 总 结 ; 5 参 考 文 献 。 算 例 G1G2G3G4T1T3T2T4T5T6ABC1234 发 电 机 以 发 - 变 组 接 入 系 统 , 最 大 开 机 方 式 为 4 台 机 全 开 , 最 小 开 机 方 式为 两 侧 各 开 1 台 , T5 和 T6 可 能 运 行 1 台 或 2 台 。 参 数 为 : UN=115KV、X1G1=X1G2=15Ω , X1G3=X1G4=10Ω , X1T1=X1T2=X1T3=X1T4=10Ω , X1T5=X1T6=20Ω ,X0T5=X0T6=40Ω , X0T1=X0T2=X0T3=X0T4=30Ω , LA-B=60km, LB-C=40km, X1=X2=0.4Ω/km,X0=1.2Ω /km, 线 路 阻 抗 角 φ 为 75°, IA-BLmax=IC-BLmax=300A, 负荷功率因数 角 为 30°, Kss=1.2, Kre=1.2, KⅠrel=0.85, KⅡrel=0.75。 变 压 器均装有快速差动保 护 , 请对 4 进 行 距 离 保 护 设 计 。 审查意见 系 ( 教 研室) 主 任 签字: 年 月 日 课程设计 目录 1.设计题目及资料.................................................... 2 1.1 具体题目..................................................... 2 1.2 完成内容..................................................... 2 2 分析课题设计内容 .................................................. 2 2.1 设计规程........................................
