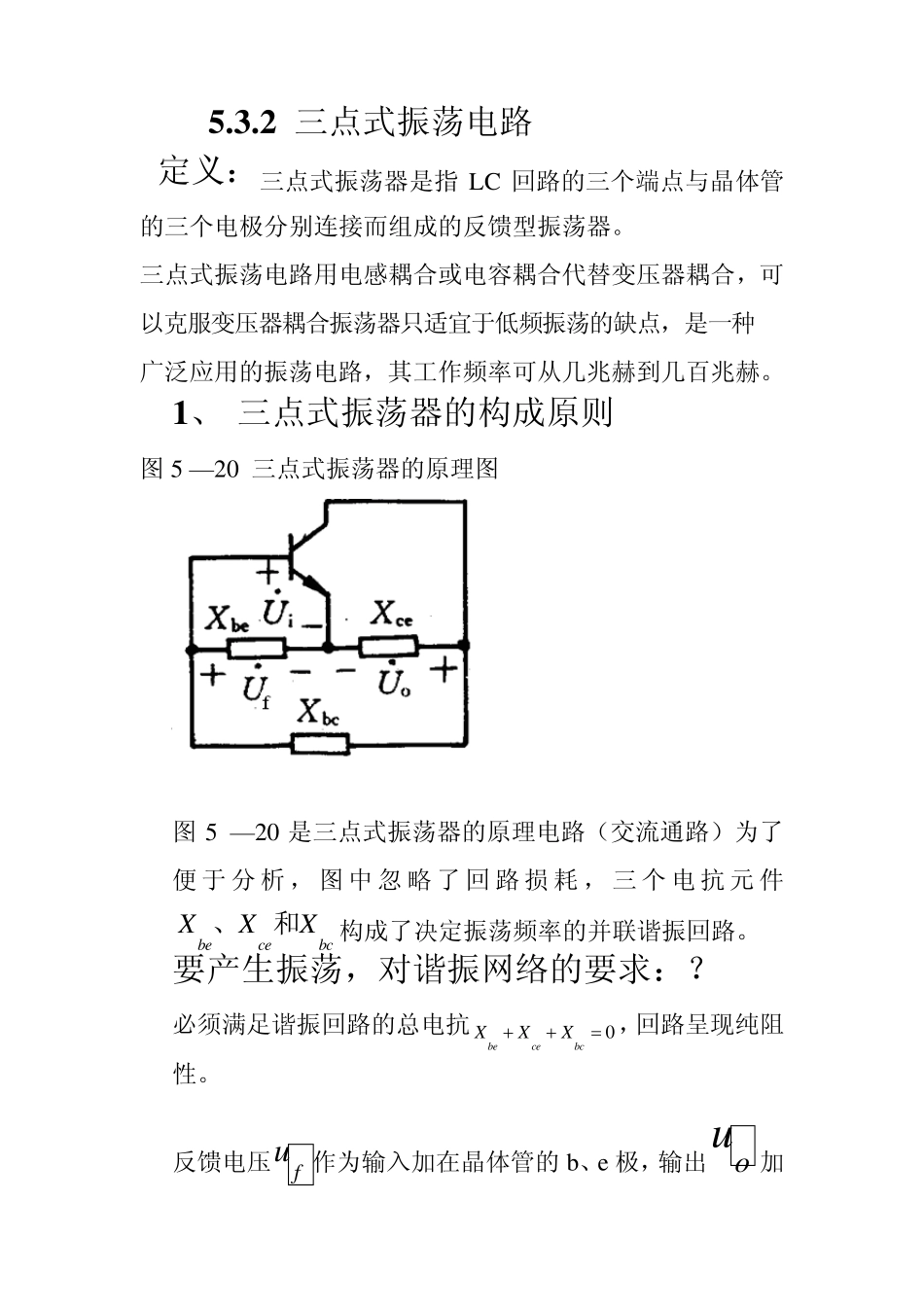

5 .3 .2 三点式振荡电路 定义：三点式振荡器是指LC 回路的三个端点与晶体管的三个电极分别连接而组成的反馈型振荡器。 三点式振荡电路用电感耦合或电容耦合代替变压器耦合，可以克服变压器耦合振荡器只适宜于低频振荡的缺点，是一种广泛应用的振荡电路，其工作频率可从几兆赫到几百兆赫。 1 、 三点式振荡器的构成原则 图 5 —20 三点式振荡器的原理图 图 5 —20 是三点式振荡器的原理电路（交流通路）为了便 于分析 ，图 中 忽 略 了 回路损 耗 ，三个电抗 元 件becebcXXX、和构成了决定振荡频率的并联谐振回路。 要产生振荡，对谐振网络的要求：？ 必须满足谐振回路的总电抗0becebcXXX ，回路呈现纯阻性。 反馈电压fu作为输入加在晶体管的b、e 极，输出ou加在晶体管的c、e 之间，共射组态为反相放大器，放大器的的输出电压ou与输入电压iu （即fu）反相，而反馈电压fu又是ou在bcX 、beX 支路中分配在beX 上的电压。 要满足正反馈，必须有 ()bebefoobebcceXXXXXuuu （5.3.1） 为了满足相位平衡条件，fu和ou必须反相，由式（5.3.1）可知必有0beceXX成立，即 beX 和ceX 必须是同性质电抗，而()bcbeceXXX 必为异性电抗。 综上所述，三点式振荡器构成的一般原则： （1） 为满足相位平衡条件，与晶体管发射极相连的两个电抗元件beX 、ceX 必须为同性，而不与发射极相连的电抗元件bcX 的电抗性质与前者相反，概括起来“射同基反”。此构成原则同样适用于场效应管电路，对应的有“源同栅反”。 （2） 振荡器的振荡频率可利用谐振回路的谐振频率来估算。 若与发射极相连的两个电抗元件beX 、ceX为容性的，称为电容三点式振荡器，也称为考比兹振荡器(Colpitts)，如图5 —21（a）所示； 若与发射极相连的两个电抗元件beX 、ceX 为感性的，称为电感三点式振荡器，也称为哈特莱振荡器(Hartley )，如图5 —21（b）所示。 图5 —21 电容三点式与电感三点式振荡器电路原理图 三点式振荡器的性能分析 1 电容三点式振荡器—考毕兹（Colpitts）振荡器 图1 给出两种电容三点式振荡器电路。图中12bbRR、和eR 为分压式偏置电阻， 图1 电容三点式振荡器电路 图（a）电路中，三极管发射极通过EC 交流接地，是共射组态； 图（b）电路中，三极管基极通过bC 交流接地，是共基组态。 组态不同，但都满足“射同基反”的构成原则，即与发射极相连的两个电抗性质相同，不...
