三相380V通用变频器说明书

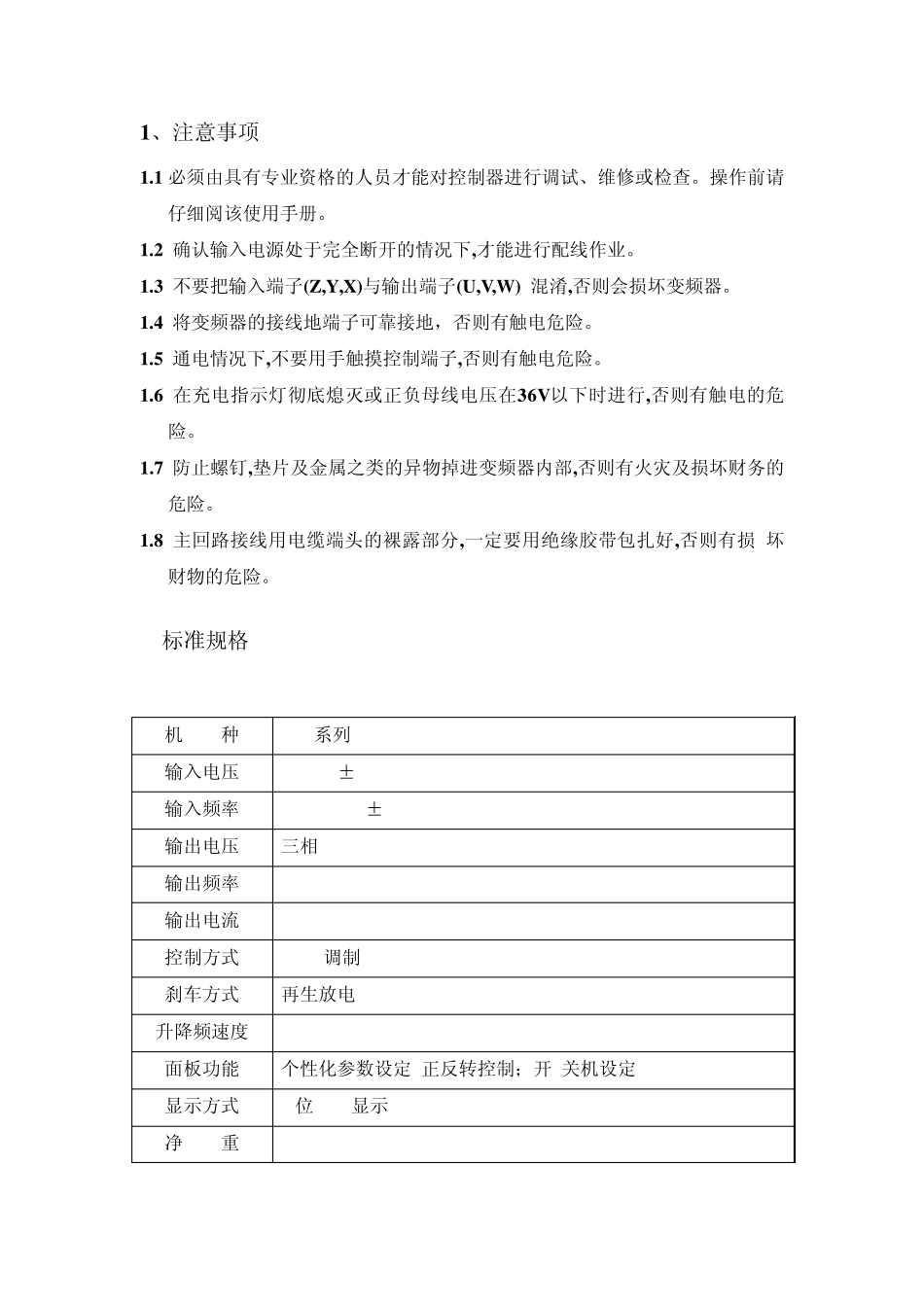

前 言 本变频器采用SPWM控制方式/矢量控制方式，具有以下性能特点，可广泛使用于各类变频场合。 ·超小尺寸结构设计 ·友好人机界面，方便参数设定 ·内含煞车回路 ·载波频率可调整 ·V/F 曲线可调整 ·跳跃频率设定 ·外部速度输入信号 0-5V控制转速 ·多级速度控制 ·对地漏电保护 ·低噪音设计 请详细参阅本说明书，以便正确安装使用，并做好日常保养与维护，延长使用寿命。 1、注意事项 1.1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。操作前请仔细阅该使用手册。 1.2 确认输入电源处于完全断开的情况下,才能进行配线作业。 1.3 不要把输入端子(Z,Y,X)与输出端子(U,V,W) 混淆,否则会损坏变频器。 1.4 将变频器的接线地端子可靠接地，否则有触电危险。 1.5 通电情况下,不要用手触摸控制端子,否则有触电危险。 1.6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。 1.7 防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。 1.8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损 坏财物的危险。 2.标准规格 机 种 ACS系列 输入电压 380VAC±10% 输入频率 50HZ-60HZ±10% 输出电压 三相 380VAC 输出频率 1-100HZ 输出电流 1-15A 控制方式 SPWM调制 刹车方式 再生放电 升降频速度 0.1-60S/HZ 面板功能 个性化参数设定;正反转控制；开/关机设定 显示方式 4位 LED显示 净 重 3.5kg 3.操作面板图 SEL键：左移键 MENU:菜单键； RUN/STOP:运行/停止/确定键 4.安装及使用 为了更好使用变频器，延长其工作寿命，安装使用场合请注意以下几点： 1、周围环境温度：-10℃-45℃，且通风良好。 2、不宜在滴水或过分潮湿的场合使用。 3、不宜在振动强烈，电磁干扰严重的场合使用。 4、较少尘埃、无腐蚀性液体的场合。 5、不宜在靠近易燃性物体的场合使用。 6、2台变频器不能上下一条直线上安装，尽量保持空气流通，散热良好； 7、使用期间切忌用手接触内部器件。 8、要及时进行定期检修。 5.端子说明与配线 6.机能说明 机能设定一览表 顺序 功能名称 出厂值 变动范围 单位 说明 CD01 最高频率1 50 1-120 HZ 多级速度时， FT1/FT2=“11”有效 CD02 最低频率 1 1-120 HZ CD03 刹车时长 200 0-9999 ms 刹车起作用的时间 CD04 刹车占空比 16 0-30 % 百分比决定刹车...
