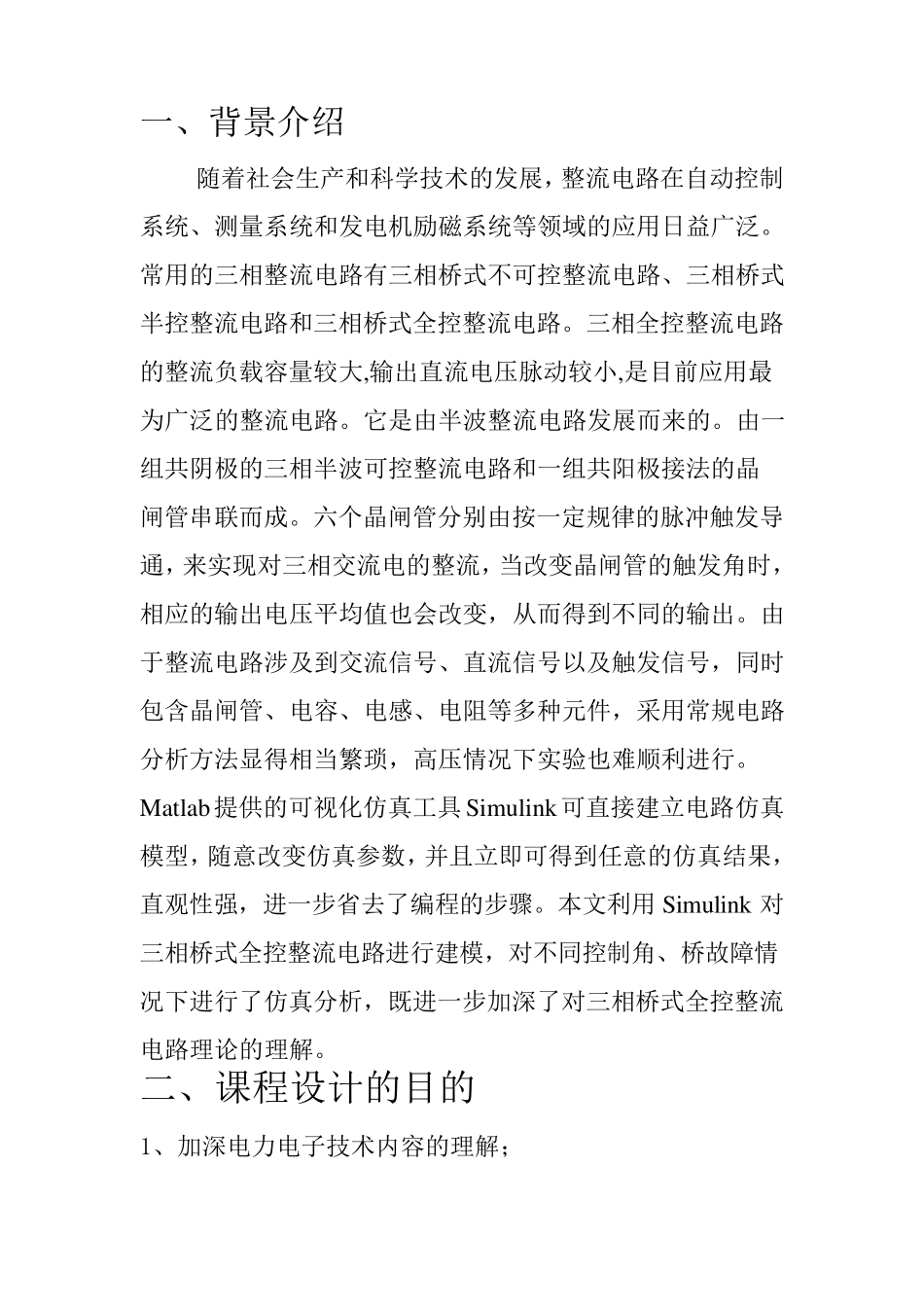

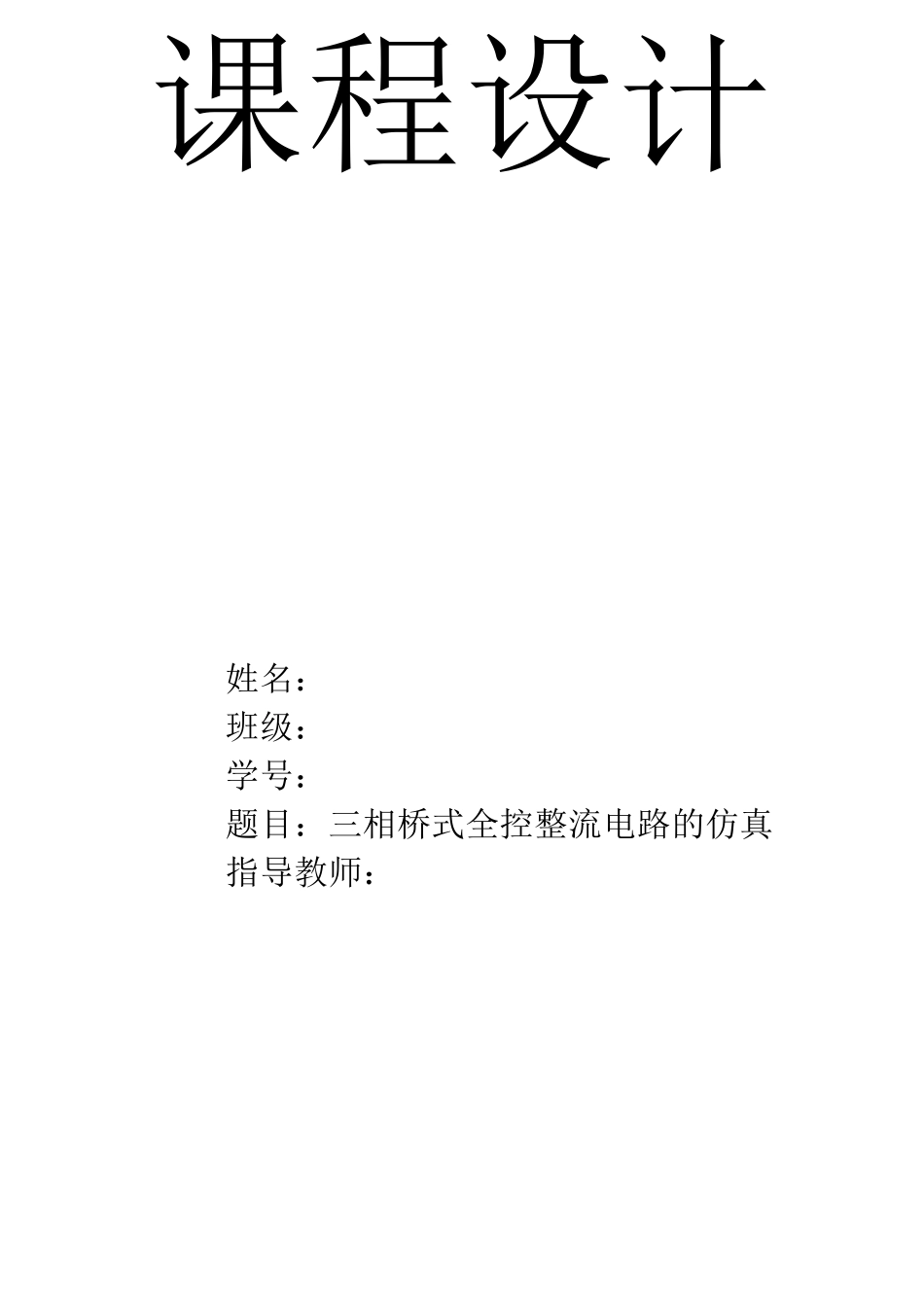

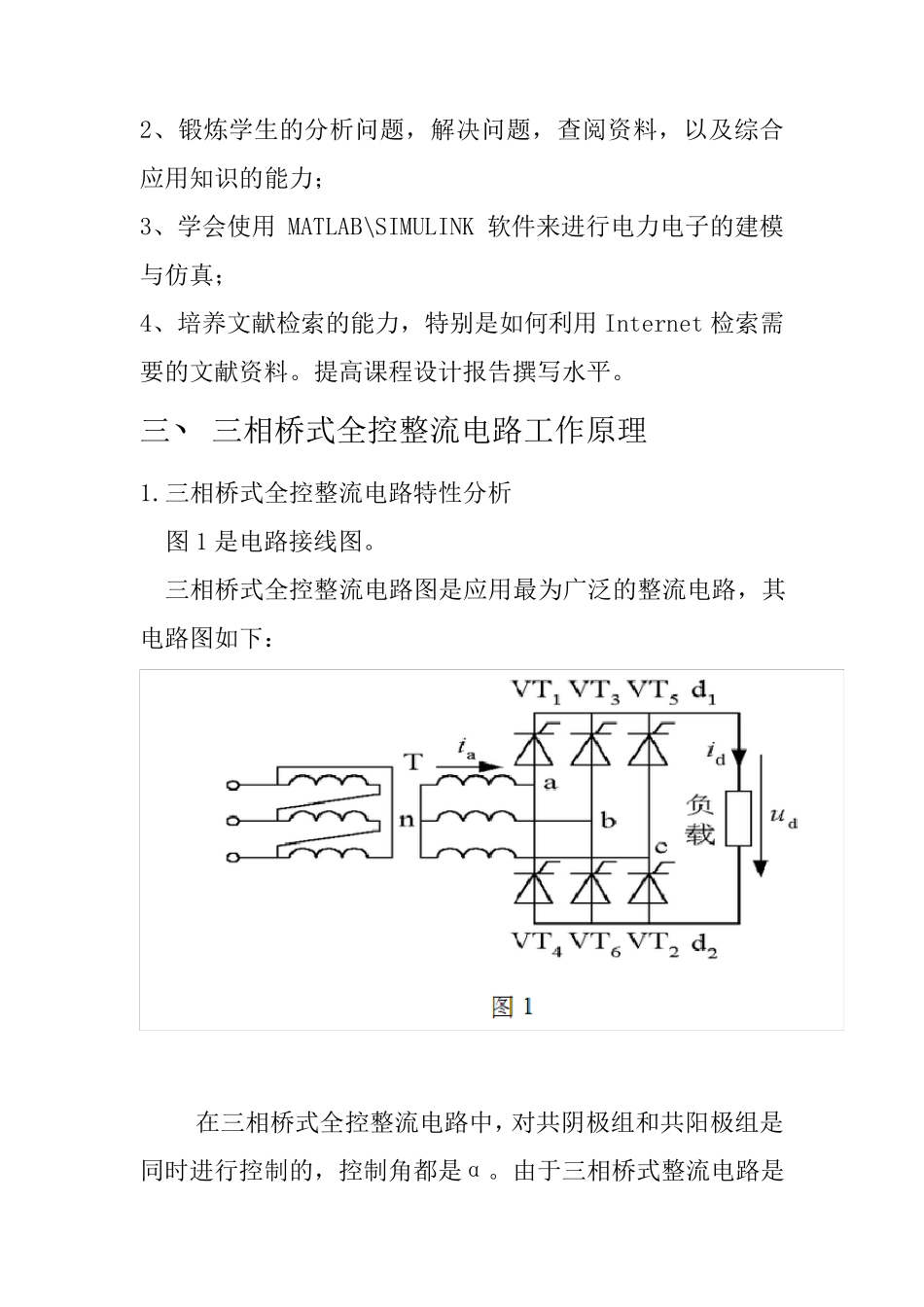

课程设计 姓名： 班级： 学号： 题目：三相桥式全控整流电路的仿真 指导教师： 一、背景介绍 随着社会生产和科学技术的发展，整流电路在自动控制系统、测量系统和发电机励磁系统等领域的应用日益广泛。常用的三相整流电路有三相桥式不可控整流电路、三相桥式半控整流电路和三相桥式全控整流电路。三相全控整流电路的整流负载容量较大,输出直流电压脉动较小,是目前应用最为广泛的整流电路。它是由半波整流电路发展而来的。由一组共阴极的三相半波可控整流电路和一组共阳极接法的晶闸管串联而成。六个晶闸管分别由按一定规律的脉冲触发导通，来实现对三相交流电的整流，当改变晶闸管的触发角时，相应的输出电压平均值也会改变，从而得到不同的输出。由于整流电路涉及到交流信号、直流信号以及触发信号，同时包含晶闸管、电容、电感、电阻等多种元件，采用常规电路分析方法显得相当繁琐，高压情况下实验也难顺利进行。Matlab提供的可视化仿真工具Simu link可直接建立电路仿真模 型 ，随意 改变仿真参 数 ，并 且 立即 可得到任 意 的仿真结 果 ，直观 性 强 ，进一步 省 去 了 编 程 的步 骤 。本 文 利用 Simu link 对三相桥式全控整流电路进行建模 ，对不同控制角、桥故 障 情况下进行了 仿真分析，既 进一步 加 深 了 对三相桥式全控整流电路理 论 的理 解 。 二 、课 程 设 计 的目的 1、加 深 电力 电子 技术内 容的理 解 ； 2、锻炼学生的分析问题，解决问题，查阅资料，以及综合应用知识的能力； 3、学会使用MATLAB\SIMULINK 软件来进行电力电子的建模与仿真； 4、培养文献检索的能力，特别是如何利用Internet 检索需要的文献资料。提高课程设计报告撰写水平。 三、三相桥式全控整流电路工作原理 1.三相桥式全控整流电路特性分析 图1 是电路接线图。 三相桥式全控整流电路图是应用最为广泛的整流电路，其电路图如下： 在三相桥式全控整流电路中，对共阴极组和共阳极组是同时进行控制的，控制角都是α。由于三相桥式整流电路是两组三相半波电路的串联，因此整流电压为三相半波时的两倍。很显然在输出电压相同的情况下，三相桥式晶闸管要求的最大反向电压，可比三相半波线路中的晶闸管低一半。 为了分析方便，使三相全控桥的六个晶闸管触发的顺序是1-2-3-4-5-6，晶闸管是这样编号的：晶闸管KP1 和KP4接a 相，晶闸管KP3 和KP6 接b 相，晶管KP5 和KP2 接c 相...
