三相全桥整流及有源逆变实验报告川大

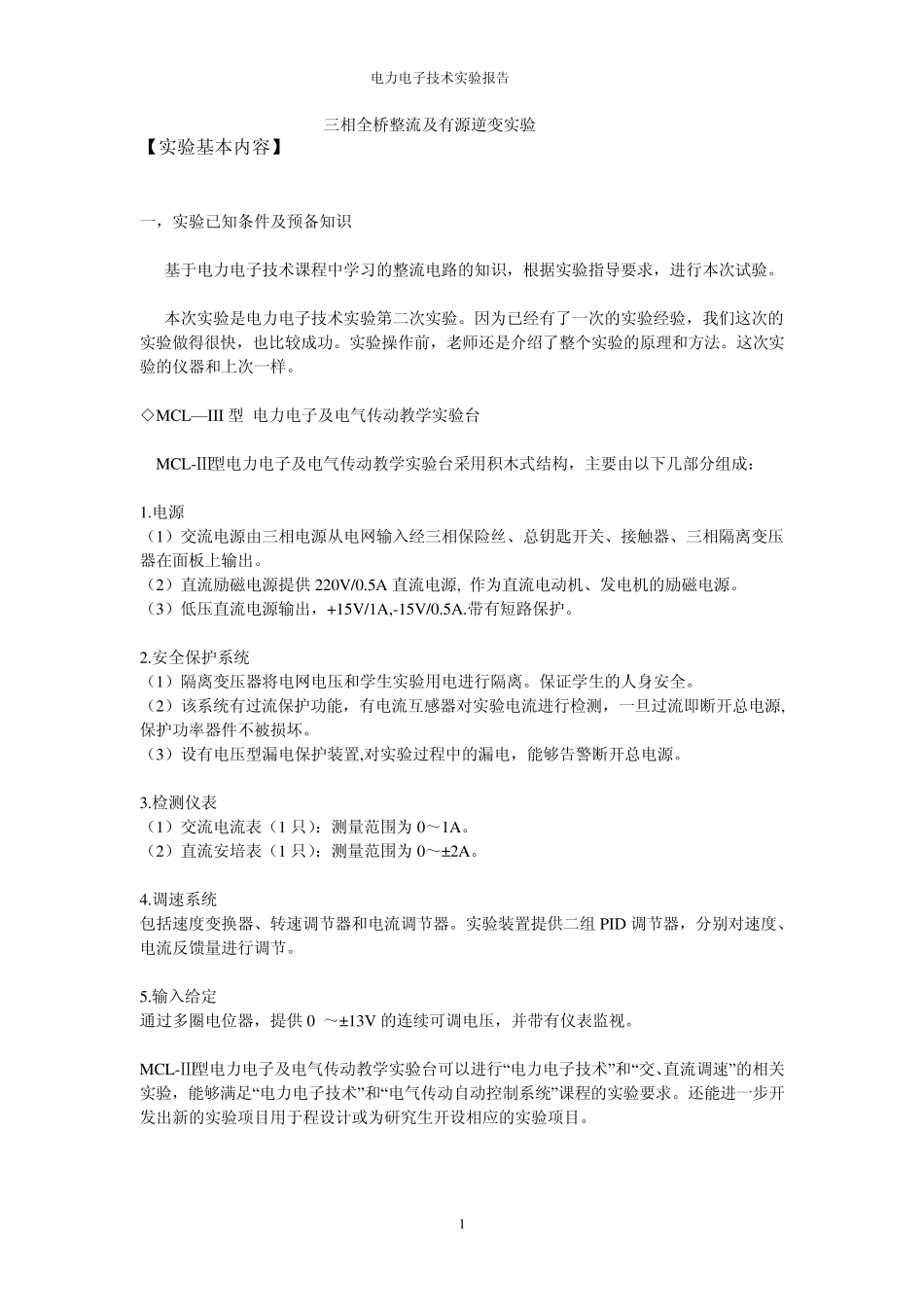

电力电子技术实验报告 1 三相全桥整流及有源逆变实验 【实验基本内容】 一，实验已知条件及预备知识 基于电力电子技术课程中学习的整流电路的知识，根据实验指导要求，进行本次试验。 本次实验是电力电子技术实验第二次实验。因为已经有了一次的实验经验，我们这次的实验做得很快，也比较成功。实验操作前，老师还是介绍了整个实验的原理和方法。这次实验的仪器和上次一样。 ◇MCL—III 型 电力电子及电气传动教学实验台 MCL-Ⅲ型电力电子及电气传动教学实验台采用积木式结构，主要由以下几部分组成： 1.电源 （1）交流电源由三相电源从电网输入经三相保险丝、总钥匙开关、接触器、三相隔离变压器在面板上输出。 （2）直流励磁电源提供 220V/0.5A 直流电源, 作为直流电动机、发电机的励磁电源。 （3）低压直流电源输出，+15V/1A,-15V/0.5A.带有短路保护。 2.安全保护系统 （1）隔离变压器将电网电压和学生实验用电进行隔离。保证学生的人身安全。 （2）该系统有过流保护功能，有电流互感器对实验电流进行检测，一旦过流即断开总电源,保护功率器件不被损坏。 （3）设有电压型漏电保护装置,对实验过程中的漏电，能够告警断开总电源。 3.检测仪表 （1）交流电流表（1 只）：测量范围为0～1A。 （2）直流安培表（1 只）：测量范围为0～±2A。 4.调速系统 包括速度变换器、转速调节器和电流调节器。实验装置提供二组 PID 调节器，分别对速度、电流反馈量进行调节。 5.输入给定 通过多圈电位器，提供 0 ～±13V 的连续可调电压，并带有仪表监视。 MCL-Ⅲ型电力电子及电气传动教学实验台可以进行“电力电子技术”和“交、直流调速”的相关实验，能够满足“电力电子技术”和“电气传动自动控制系统”课程的实验要求。还能进一步开发出新的实验项目用于程设计或为研究生开设相应的实验项目。 电力电子技术实验报告 2 二，实验内容 1、 观测整流状态下阻性负载、阻-感性负载时 Ud，Uvt 波形： 2 、 观测逆变状态下（阻-感性-反电动势负载）Ud，Uvt 波形及逆变功率测量： 【实验条件】 一，实验设备和实验仪器 二，实验组成员分工 姓名 学号 完成实验工作 1，读电路原理图分析实验台接线 2，读取数据 （主要操作人） 1，实验电路接线操作 2，读取数据 （辅助操作人） 1，检查接线（辅助操作人） 2，读取数据 1，数据记录 2,撰写实验报告（实验基本内容，实验条件，实验过程，实验数据处理，数...
