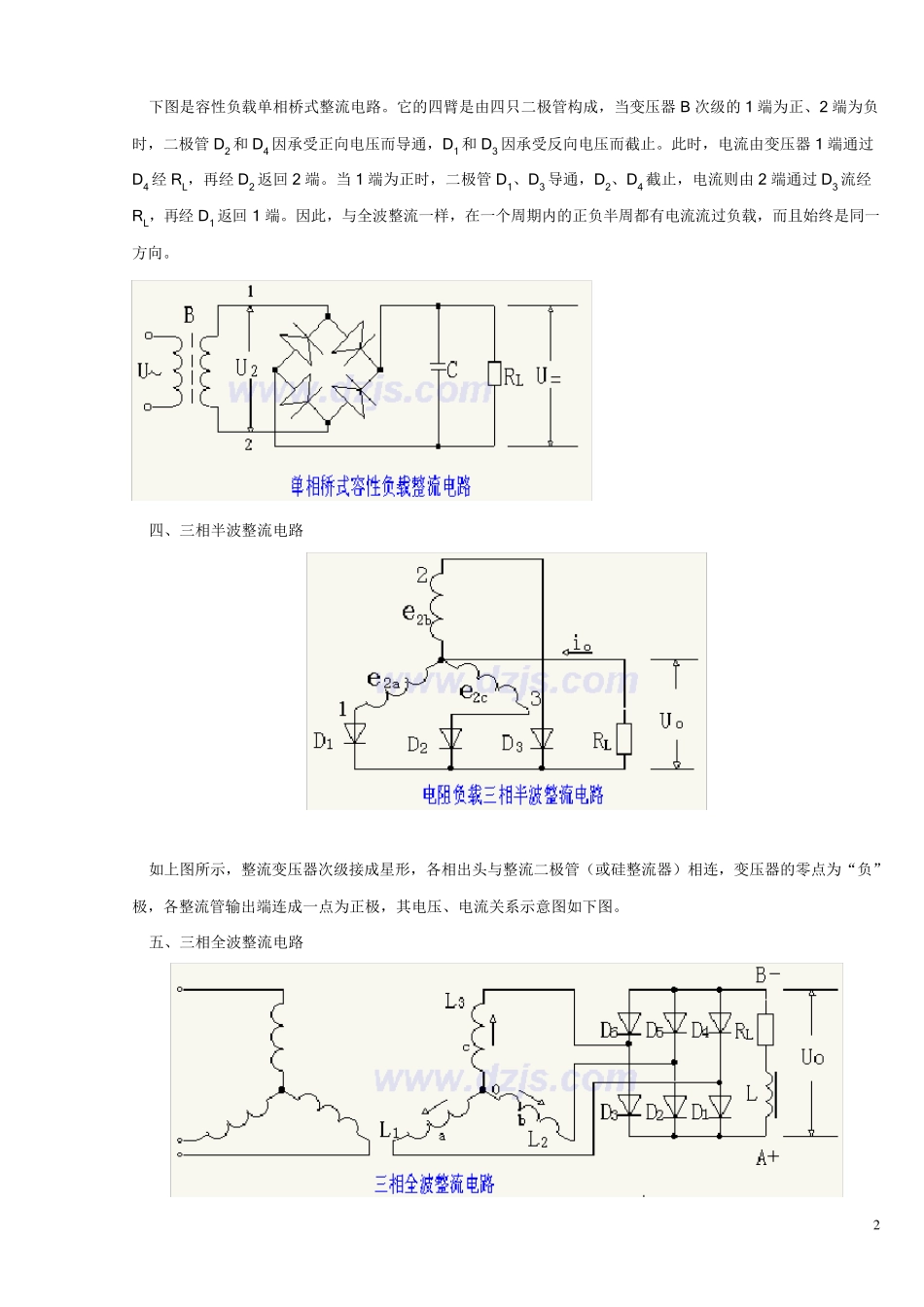

1 一、单相半波整电路 下图为单相半波电阻性负载整流电路。由于半导体二极管D 的单向导电特性，只有当变压器B 次级电压U2为正半周时，才有电流IL 流过负载RL，而负半周时IL 则被截断，使负载两端的电压UL 成为单向脉动直流电压，U=为其直流成分。 二、单相全波整流电路 下图为单相全波容性负载整流电路。电源变压器B 的次级绕组具有中心抽头0；因此，可以得到电压值相等而相位相差180°的交流电压U21 和 U22，分别经二极管D1 和 D2 整流。 在未加入电容C（即阻性负载）时，当变压器B 次级绕组1 的交流电压为正、2 端为负时，D1 导通，D2 截止，流经负载的电流为ID1，另半个周期时，则2 端为正，1 端为负，此时D2 导通，D1 截止，流经负载的电流ID2。ID1 和 ID2 交替流经负载，使负载电流IL 为单向的连续脉动直流，如下图所示。 在图中，B 为电源变压器；ID1、ID2 为整流器电流，UL 为输出电压，Um 为变压器次级电压U21 或 U22 的峰值。 三、单相桥式整流电路 2 下图是容性负载单相桥式整流电路。它的四臂是由四只二极管构成，当变压器B 次级的1 端为正、2 端为负时，二极管D2 和D4 因承受正向电压而导通，D1 和D3 因承受反向电压而截止。此时，电流由变压器1 端通过D4 经R L，再经D2 返回2 端。当1 端为正时，二极管D1、D3 导通，D2、D4 截止，电流则由2 端通过D3 流经R L，再经D1 返回1 端。因此，与全波整流一样，在一个周期内的正负半周都有电流流过负载，而且始终是同一方向。 四、三相半波整流电路 如上图所示，整流变压器次级接成星形，各相出头与整流二极管（或硅整流器）相连，变压器的零点为“负”极，各整流管输出端连成一点为正极，其电压、电流关系示意图如下图。 五、三相全波整流电路 3 三相全波整流电路如上图所示。三相全波整流电路实际是由两套三相半波整流器相串联组成的。第一套三相半波整流器是由变压器次级线圈L1、L2、L3 和整流管D1、D2、D3 组成的，第二套三相半波整流器是由L1、L2、L3 和D4、D5、D6 组成的。设在最初时，相对于0 点的正电压最大值在c 相，而负电压最大值在b 相。电流由0点流经L3、D3、A+、负载L、R、B-、D5、L2，回到0 点。如果下一个瞬时，a 相最大，负载电流就会从c 相移到a 相上，此时电流，沿着0 点、D1、A+、负载L、R、B-、D5、L2，流回0 点。同理可以分析三相全波整流器每经过60°的工作情况。三相全波整流器的各电...
