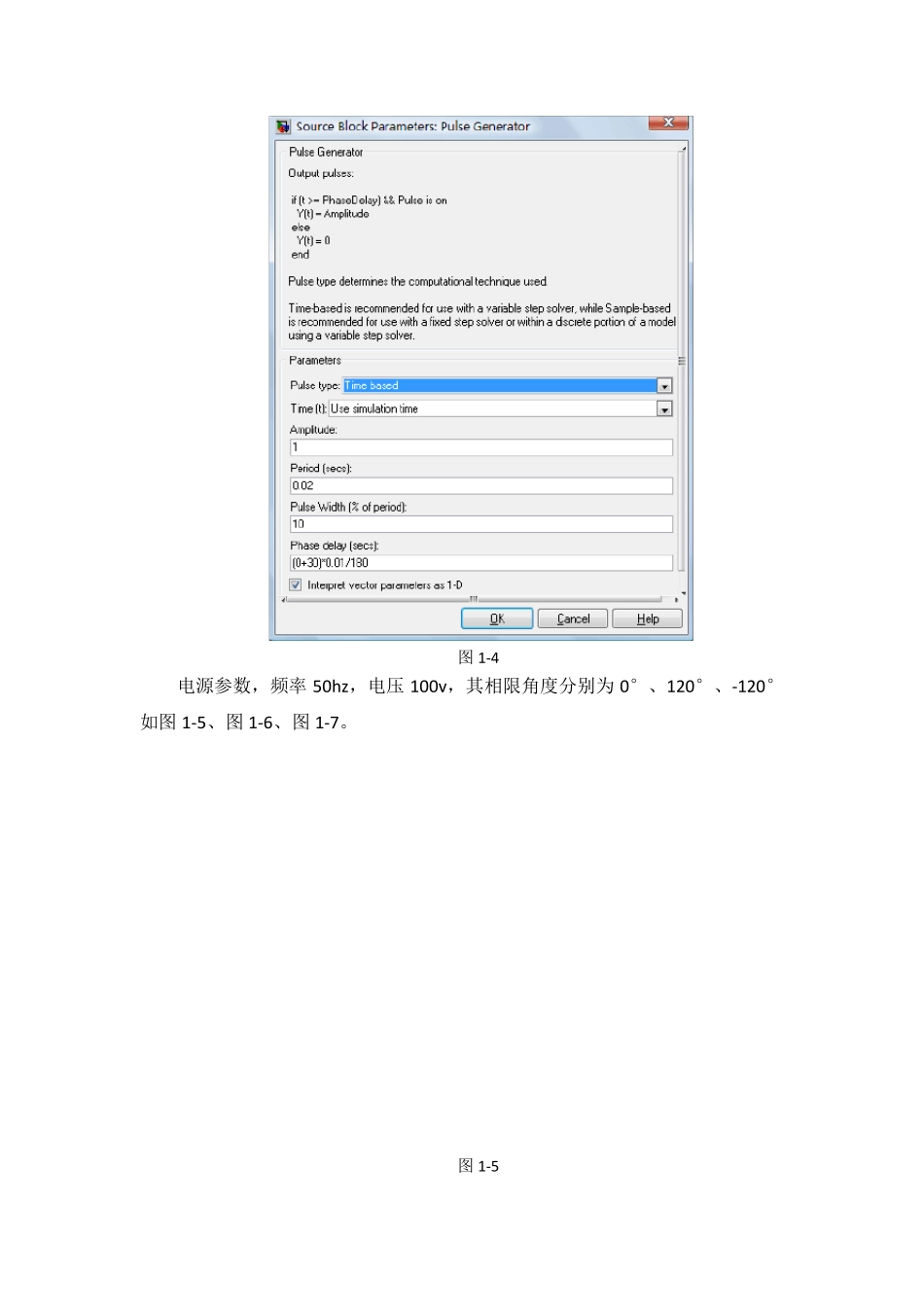

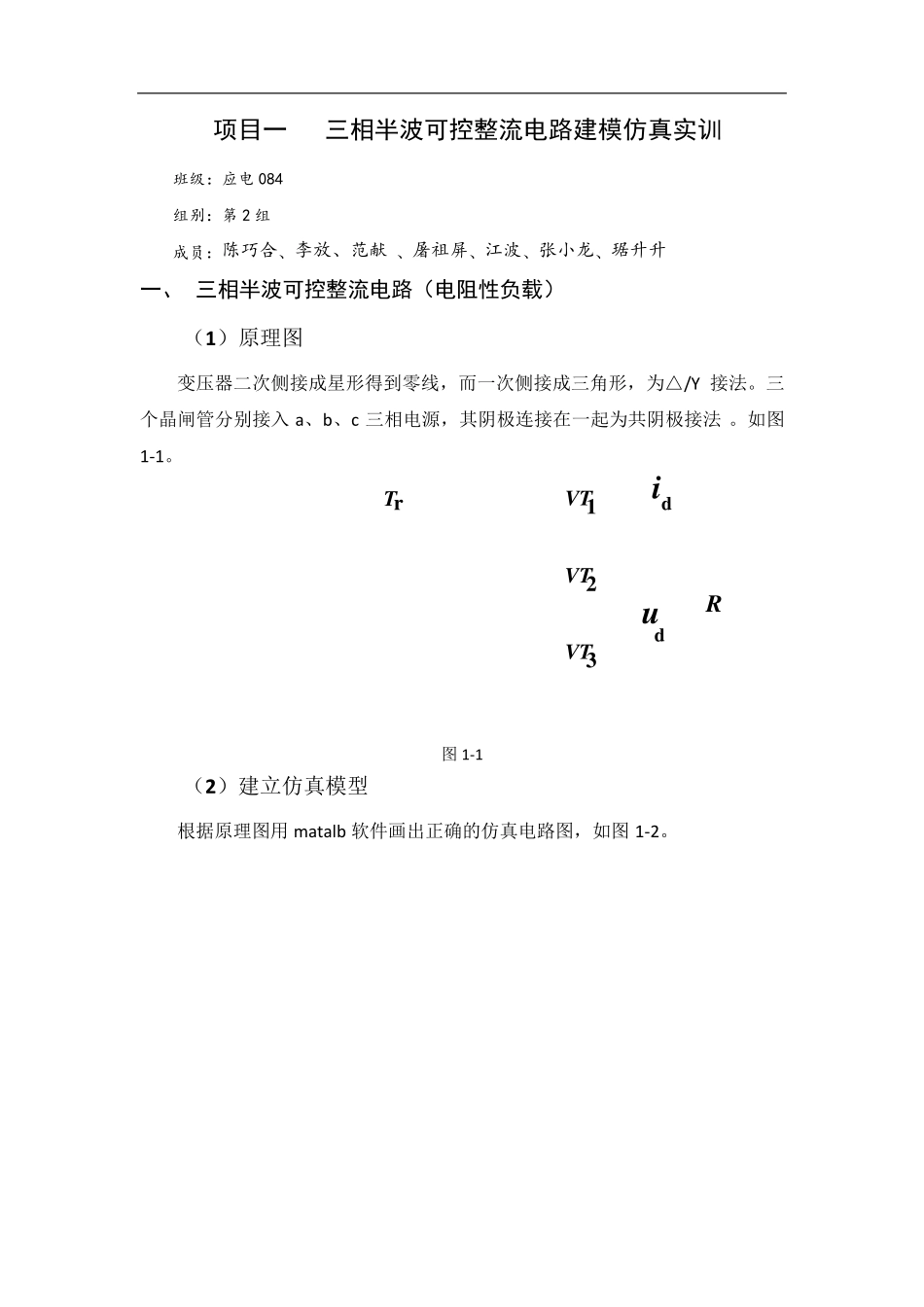

项目一 三相半波可控整流电路建模仿真实训 班级：应电084 组别：第2 组 成员：陈巧合、李放、范献 、屠祖屏、江波、张小龙、琚升升 一、 三相半波可控整流电路（电阻性负载） （1）原理图 变压器二次侧接成星形得到零线，而一次侧接成三角形，为△/Y 接法。三个晶闸管分别接入 a、b、c 三相电源，其阴极连接在一起为共阴极接法 。如图1-1。 duR1VT3VTdi2VTrT 图1-1 （2）建立仿真模型 根据原理图用 matalb 软件画出正确的仿真电路图，如图1-2。 图1-2 仿真参数，算法（solver）ode15s，相对误差（relativetolerance）1e-3，开始时间0 结束时间0.05s，如图1-3。 图1-3 脉冲参数，振幅 1V，周期 0.02，占空比 10%，时相延迟为（α+30）*0.01/180如图1-4 图1-4 电源参数，频率50hz，电压100v，其相限角度分别为0°、120°、-120°如图1-5、图1-6、图1-7。 图1-5 图1 -6 图1 -7 晶闸管参数，如图1 -8 图1 -8 （3 ）仿真参数设置 设置触发脉冲α分别为0 °、3 0 °、6 0 °、9 0 °。与其产生的相应波形分别如图1 -9 、图1 -1 0 、图1 -1 1 、图1 -1 2 。在波形图中第一列波为脉冲波形，第二列波为流过晶闸管电流波形，第三列波为晶闸管电压波形，第四列波为负载电流波形和负载电压波形。 图 1 -9 图 1 -1 0 图1-11 图1-12 （4 ）小结 a =0时的工作原理分析：晶闸管的电压波形，由3 段组成： 第1 段，VT1 导通期间，为一管压降，可近似为u T1=0 第2 段，在VT1 关断后，VT2 导通期间，uT1=u a-u b=u ab，为一段线电压。 第3 段，在VT3 导通期间，uT1=ua-uc=uac ，为另一段线电压。 a = 30时的波形 负载电流处于连续和断续之间的临界状态，各相仍导电120 。 a > 30的情况，负载电流断续，晶闸管导通角小于 120 。 二、三相半波可控整流电路（阻-感性负载） （1）原理图如图 变压器二次侧接成星形得到零线，而一次侧接成三角形，为△/Y 接法。三个晶闸管分别接入 a、b、c 三相电源，其阴极连接在一起为共阴极接法 ，负载接电阻和电感。如图2-1。 LduR1VT3VTdi2VTrT 图2-1 （2）建立仿真模型如图 根据原理图用 matalb 软件画出正确的仿真电路图，整体模型如图2-2。 图2-2 电感参数设置如2-3。 图2-3 仿真参数，算法（solver）ode15s，相对误差（relativetolerance）1e-3，开始时间0 结束时间0.05s，如图1-3。 脉冲参数，...
