三相四线电能表错误接线分析及判断

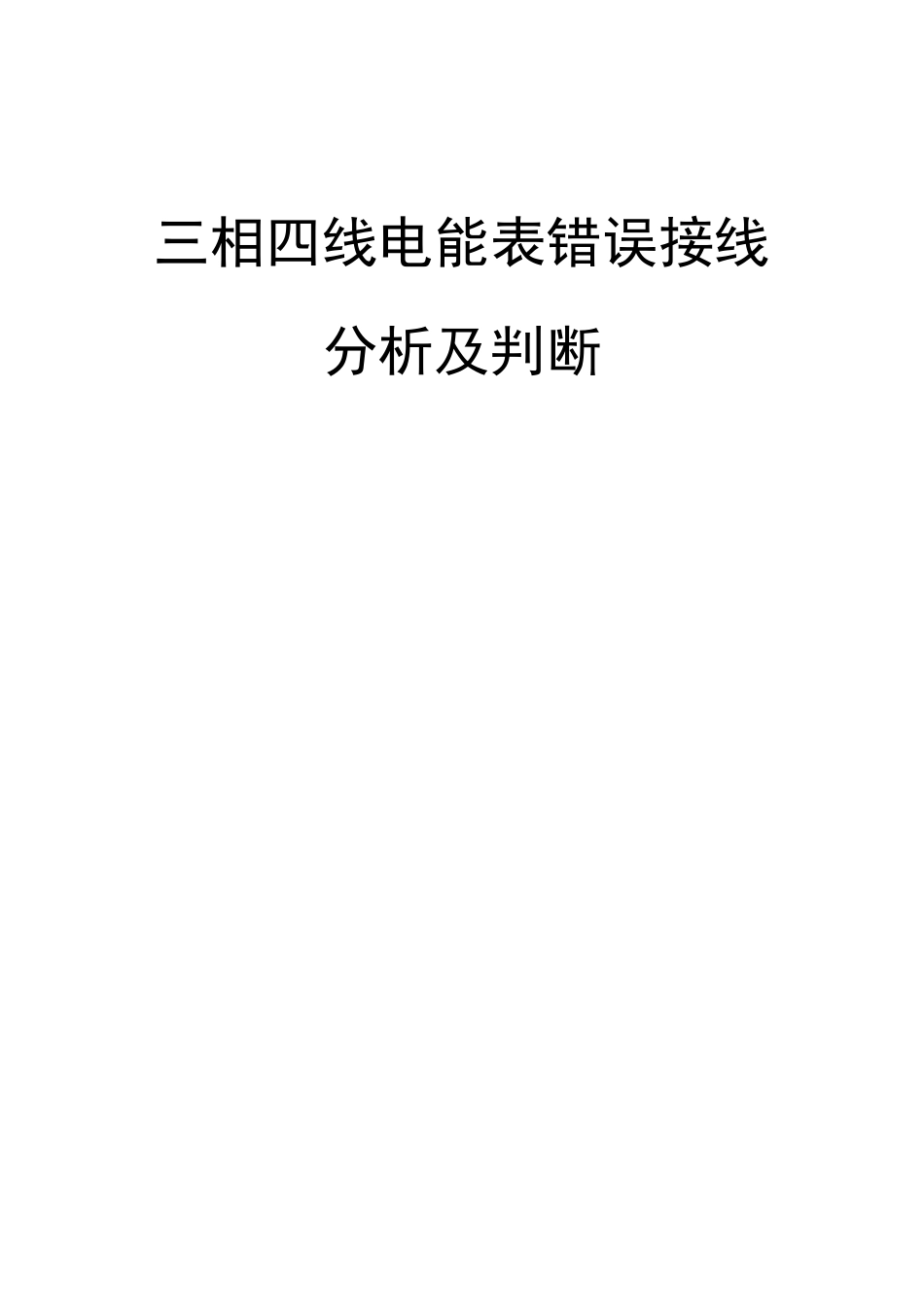

三相四线电能表错误接线分析及判断_第1页
1/28
三相四线电能表错误接线分析及判断_第2页
2/28
三相四线电能表错误接线分析及判断_第3页
3/28
三相四线电能表错误接线分析及判断 三相四线电度表接线方式的分析与判断 1、三相四线电度表标准接线方式 P=P1+P2+P3 =UAIAcosψA+ UBIBcosψB+ UCICcosψC =3 UI cosψ 负载120o120o120oUAUBUCIAIBICΨAΨBΨC(a)(b) 2、三相四线电度表电压正相序A、B、C 而电流正相序是B、C、A 的接线方式 P=P1+P2+P3 =UAIBcos(120°+ψB)+ UBICcos(120°+ψC)+ UCIAcos(120°+ψA) =3 UI cos(120°+ψ) =-3 UI cos(60°-ψ)故当Ψ在 0°~60°内,呈反转状态。 负载120o120o120oUAUBUCIAIBICΨAΨBΨC(a)(b) 3、三相四线电度表电压正相序A、B、C 而电流正相序是C、A、B 的接线方式 P=P1+P2+P3 =UAICcos(120°-ψC)+ UBIAcos(120°-ψA)+ UCIBcos(120°-ψB) =3 UI cos(120°-ψ) =-3 UI cos(60°+ψ)故当Ψ在 0°~30°内,呈反转状态。 负载120o120o120oUAUBUCIAIBICΨAΨBΨC(a)(b) 4、三相四线电度表电压正相序B、C、A 而电流正相序是A、B、C 的接线方式 P=P1+P2+P3 =UBIAcos(120°-ψA)+ UCIBcos(120°-ψB)+ UAICcos(120°-ψC) =3 UI cos(120°-ψ) =-3 UI cos(60°+ψ)故当Ψ在 0°~30°内,呈反转状态。或正或反 负载120 o120 o120 oU AU BU CIAIBICΨ AΨ BΨ C(a)(b) 5、三相四线电度表电压正相序B、C、A 而电流正相序是B、C、A 的接线方式 P=P1+P2+P3 =UBIBcos ψB+ UCICcosψC+ UAIAcosψA =3 UI cosψ 负载120 o120 o120 oUAUBUCIAIBICΨAΨBΨC(a)(b) 6、三相四线电度表电压正相序B、C、A 而电流正相序是C、A、B 的接线方式 P=P1+P2+P3 =UBICcos(120°+ψC)+ UCIAcos(120°+ψA)+ UAIBcos(120°+ψB) =3 UI cos(120°+ψC) =-3 UI cos(60°-ψC) 故当Ψ在 0°~30°内,呈反转状态。或正或反 负载120 o120 o120 oUAUBUCIAIBICΨAΨBΨC(a)(b) 7、三相四线电度表电压正相序C、A、B 而电流正相序是A、B、C 的接线方式 P=P1+P2+P3 =UCIAcos(120°+ψA)+ UAIBcos(120°+ψB)+ UBICcos(120°+ψC) =3 UI cos(120°+ψ) =-3 UI cos(60°-ψ)故当Ψ在 0°~60°内,呈反转状态。或正或反 负载120 o120 o120 oU AU BU CIAIBICΨ AΨ BΨ C(a)(b) 8、三相四线电度表电压正相序C、A、B 而电流正相序是B、C、A 的接线方式 P=P1+P2+P3 =UCIBcos(120°-ψB)+ UAICcos...
