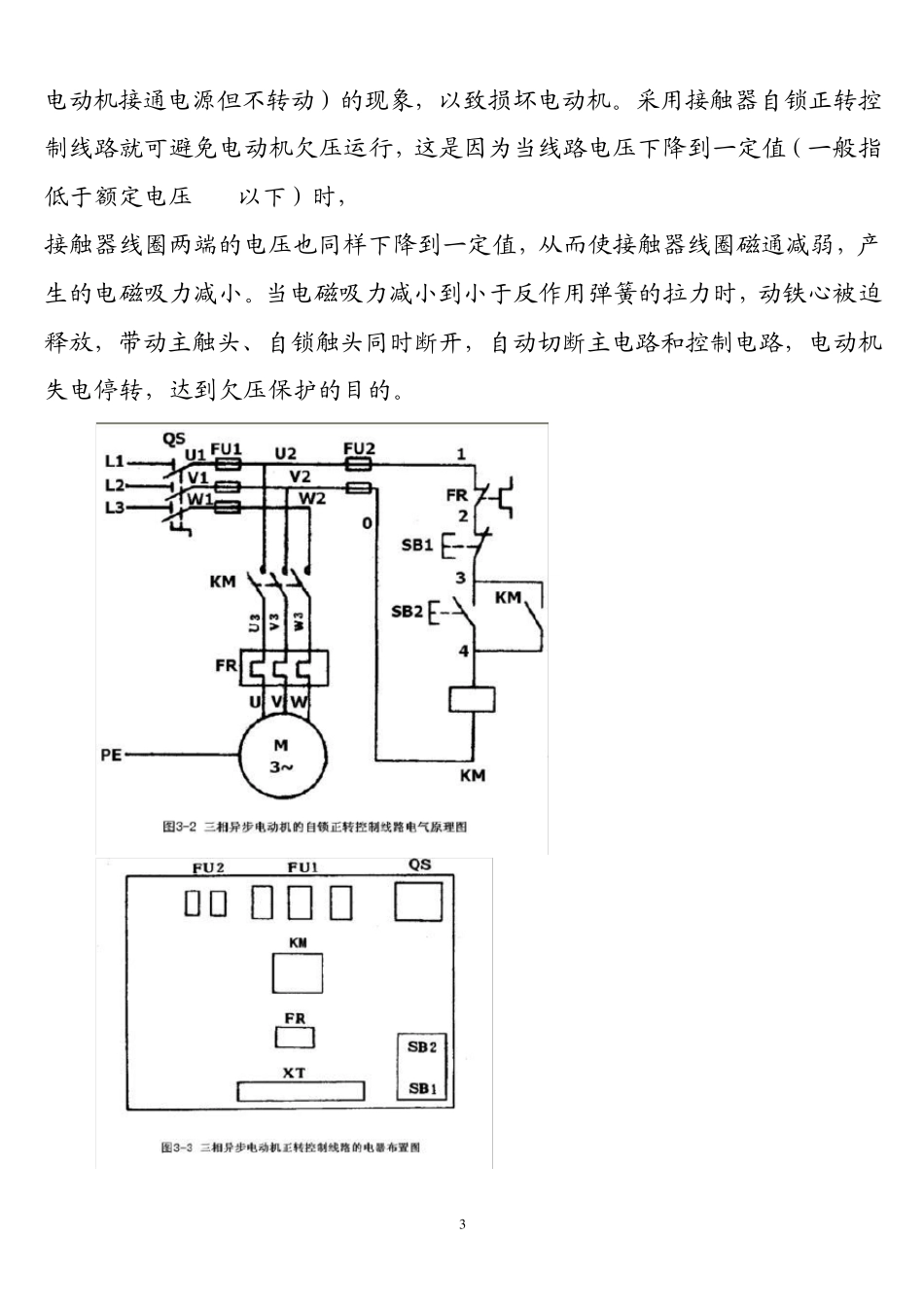

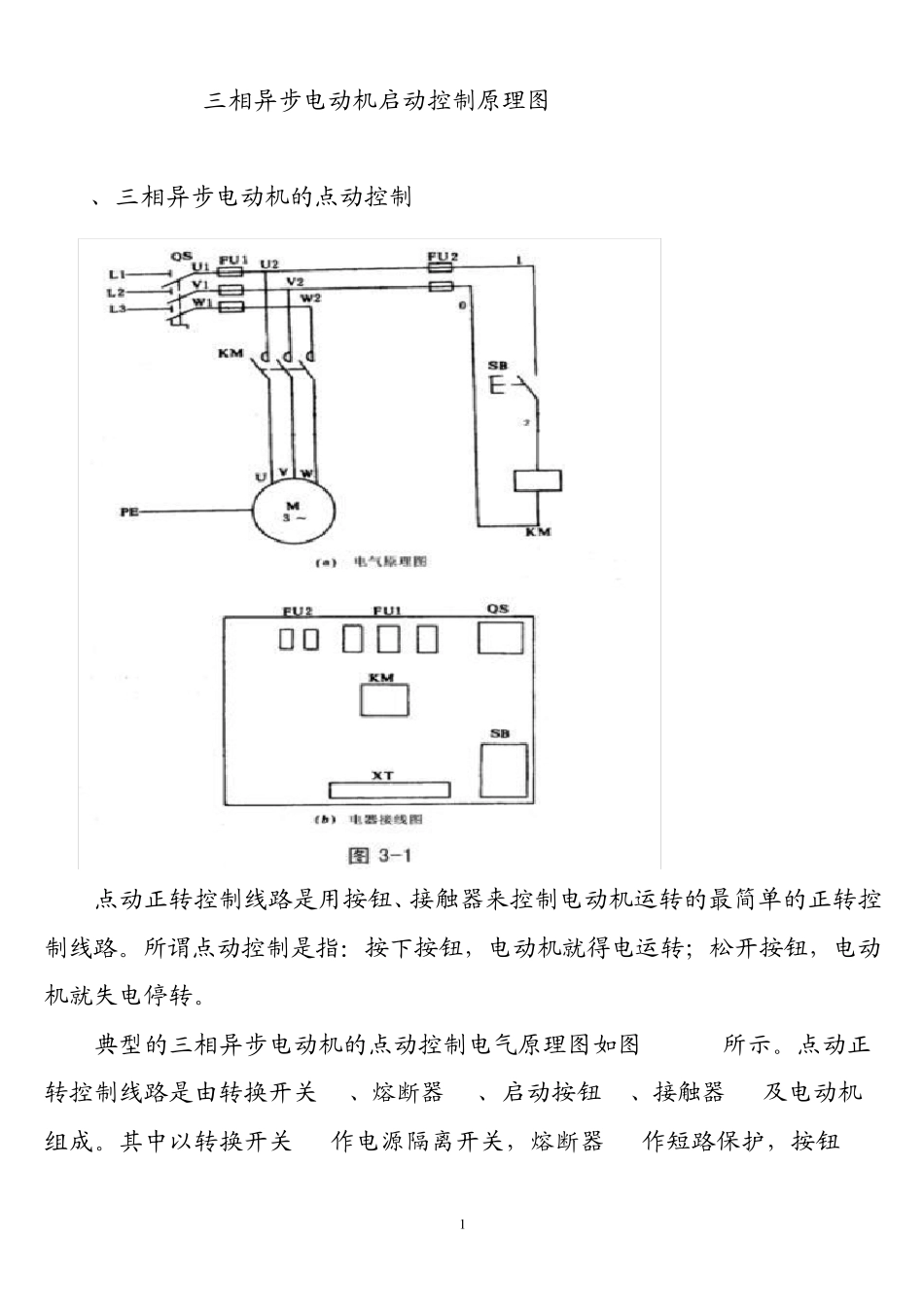

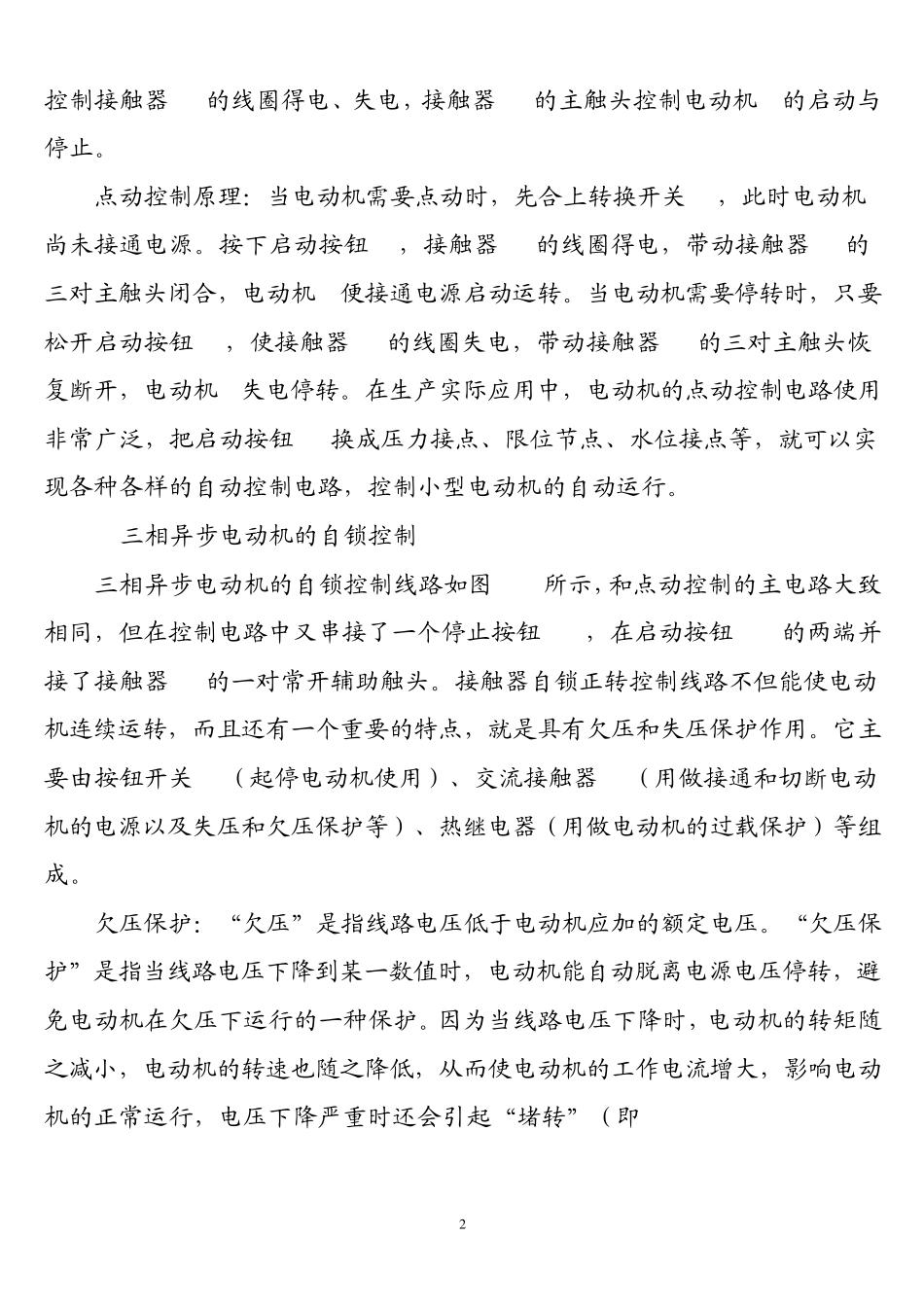

1 三相异步电动机启动控制原理图 1、 三相异步电动机的点动控制 点动正转控制线路是用按钮、接触器来控制电动机运转的最简单的正转控制线路。所谓点动控制是指：按下按钮，电动机就得电运转；松开按钮，电动机就失电停转。 典型的三相异步电动机的点动控制电气原理图如图3-1(a)所示。点动正转控制线路是由转换开关 QS、熔断器 FU、启动按钮SB、接触器 KM及电动机M组成。其中以转换开关 QS作电源隔离开关，熔断器 FU作短路保护，按钮 SB 2 控制接触器 KM的线圈得电、失电，接触器 KM的主触头控制电动机 M的启动与停止。 点动控制原理：当电动机需要点动时，先合上转换开关 QS，此时电动机 M尚未接通电源。按下启动按钮 SB，接触器 KM的线圈得电，带动接触器 KM的三对主触头闭合，电动机 M便接通电源启动运转。当电动机需要停转时，只要松开启动按钮 SB，使接触器 KM的线圈失电，带动接触器 KM的三对主触头恢复断开，电动机 M失电停转。在生产实际应用中，电动机的点动控制电路使用非常广泛，把启动按钮 SB换成压力接点、限位节点、水位接点等，就可以实现各种各样的自动控制电路，控制小型电动机的自动运行。 2.三相异步电动机的自锁控制 三相异步电动机的自锁控制线路如图 3-2所示，和点动控制的主电路大致相同，但在控制电路中又串接了一个停止按钮 SB1，在启动按钮 SB2的两端并接了接触器 KM的一对常开辅助触头。接触器自锁正转控制线路不但能使电动机连续运转，而且还有一个重要的特点，就是具有欠压和失压保护作用。它主要由按钮开关 SB（起停电动机使用）、交流接触器 KM（用做接通和切断电动机的电源以及失压和欠压保护等）、热继电器（用做电动机的过载保护）等组成。 欠压保护：“欠压”是指线路电压低于电动机应加的额定电压。“欠压保护”是指当线路电压下降到某一数值时，电动机能自动脱离电源电压停转，避免电动机在欠压下运行的一种保护。因为当线路电压下降时，电动机的转矩随之减小，电动机的转速也随之降低，从而使电动机的工作电流增大，影响电动机的正常运行，电压下降严重时还会引起“堵转”（即 3 电动机接通电源但不转动）的现象，以致损坏电动机。采用接触器自锁正转控制线路就可避免电动机欠压运行，这是因为当线路电压下降到一定值（一般指低于额定电压85%以下）时， 接触器线圈两端的电压也同样下降到一定值，从而使接触器线圈磁通减弱，产生的电磁吸力减小。当电磁吸力减小到小...
