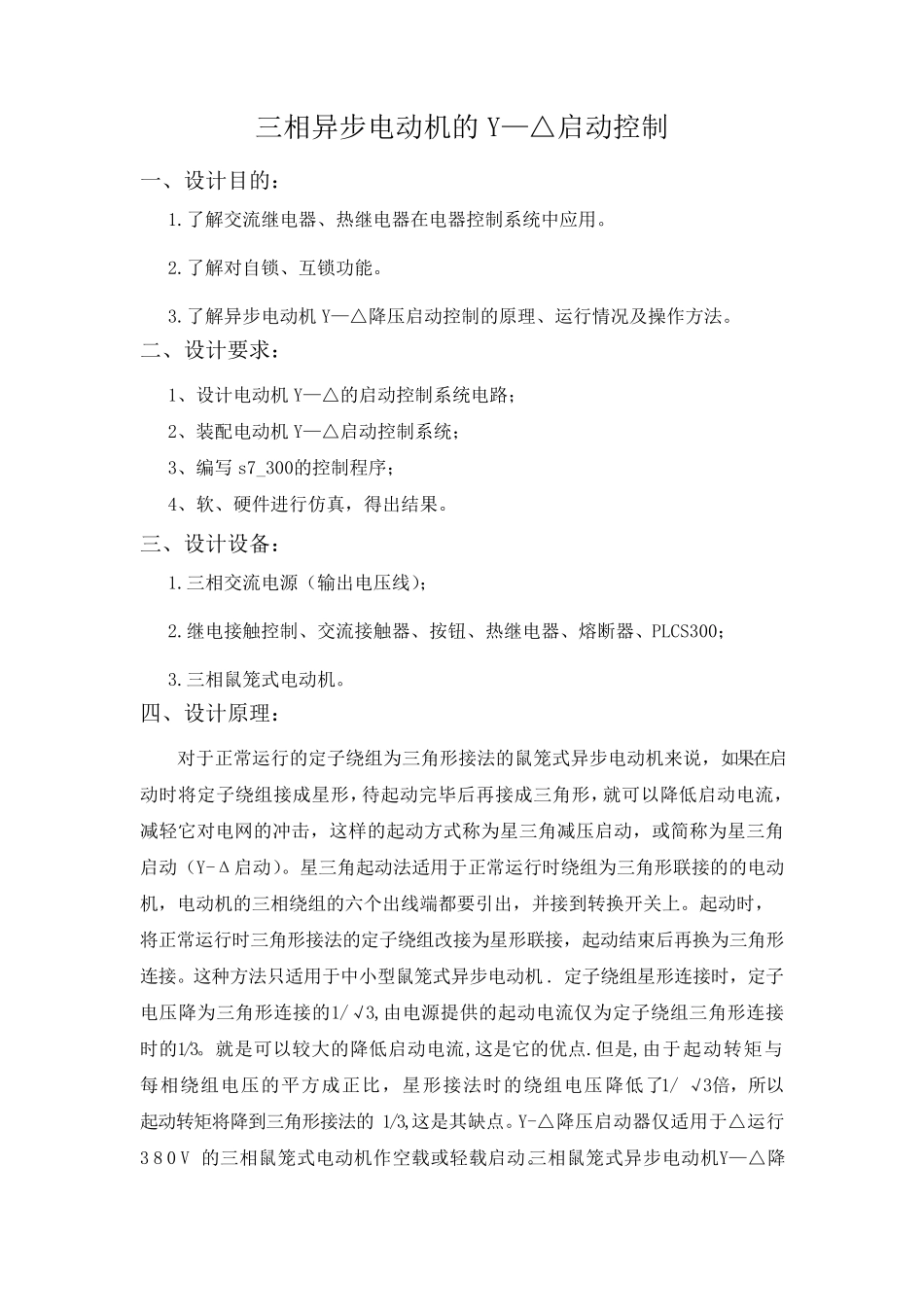

可编程控制器课程设计报告书 三相异步电动机的Y—△启动控制 学 院 名 称 ： 自动化学院 学 生 姓 名 ： 专 业 名 称 ： 班 级 ： 时间 ： 2 0 1 3 年 5 月 2 0 日至 5 月 3 1 日 三 相 异 步 电 动 机 的 Y— △ 启 动 控 制 一 、 设 计 目 的 ： 1.了 解 交 流 继 电 器 、 热 继 电 器 在 电 器 控 制 系 统 中 应 用 。 2.了 解 对 自 锁 、 互 锁 功 能 。 3.了 解 异 步 电 动 机 Y— △ 降 压 启 动 控 制 的 原 理 、 运 行 情 况 及 操 作 方 法 。 二 、 设 计 要 求 ： 1、 设 计 电 动 机 Y— △ 的 启 动 控 制 系 统 电 路 ； 2、 装 配 电 动 机 Y— △ 启 动 控 制 系 统 ； 3、 编 写 s7_300的 控 制 程 序 ； 4、 软 、 硬 件 进 行 仿 真 ， 得 出 结 果 。 三 、 设 计 设 备 ： 1.三 相 交 流 电 源 （ 输 出 电 压 线 ）； 2.继 电 接 触 控 制 、 交 流 接 触 器 、 按 钮 、 热 继 电 器 、 熔 断 器 、 PLCS300； 3.三 相 鼠 笼 式 电 动 机 。 四 、 设 计 原 理 ： 对 于 正 常 运 行 的 定 子 绕 组 为 三 角 形 接 法 的 鼠 笼 式 异 步 电 动 机 来 说 ， 如 果 在 启动 时 将 定 子 绕 组 接 成 星 形 ，待 起 动 完 毕 后 再 接 成 三 角 形 ，就 可 以 降 低 启 动 电 流 ， 减 轻 它 对 电 网 的 冲 击 ， 这 样 的 起 动 方 式 称 为 星 三 角 减 压 启 动 ， 或 简 称 为 星 三 角启 动 （ Y-Δ启 动 ）。 星 三 角 起 动 法 适用 于 正 常 运 行 时 绕 组 为 三 角 形 联接 的 的 电 动机 ， 电 动 机 的 三 相 绕 组 的 六个出 线 端都要 引出 ， 并接 到转换开关上。 起 动 时 ， 将 正 常 运 行 时 三 角 形 接 法 的 定 子 绕 组 改接 为 星 形 联接 ， 起 动 结 束后 再 换为 三 角 形连接 。 这 种方 法 只适用 于 中 小型鼠 笼 式 异 步 电 动 机 . 定 子 绕 组 星 形 连接 时 ， 定 子电 压 降 为 三 角 ...
