三相异步电动机结构图解

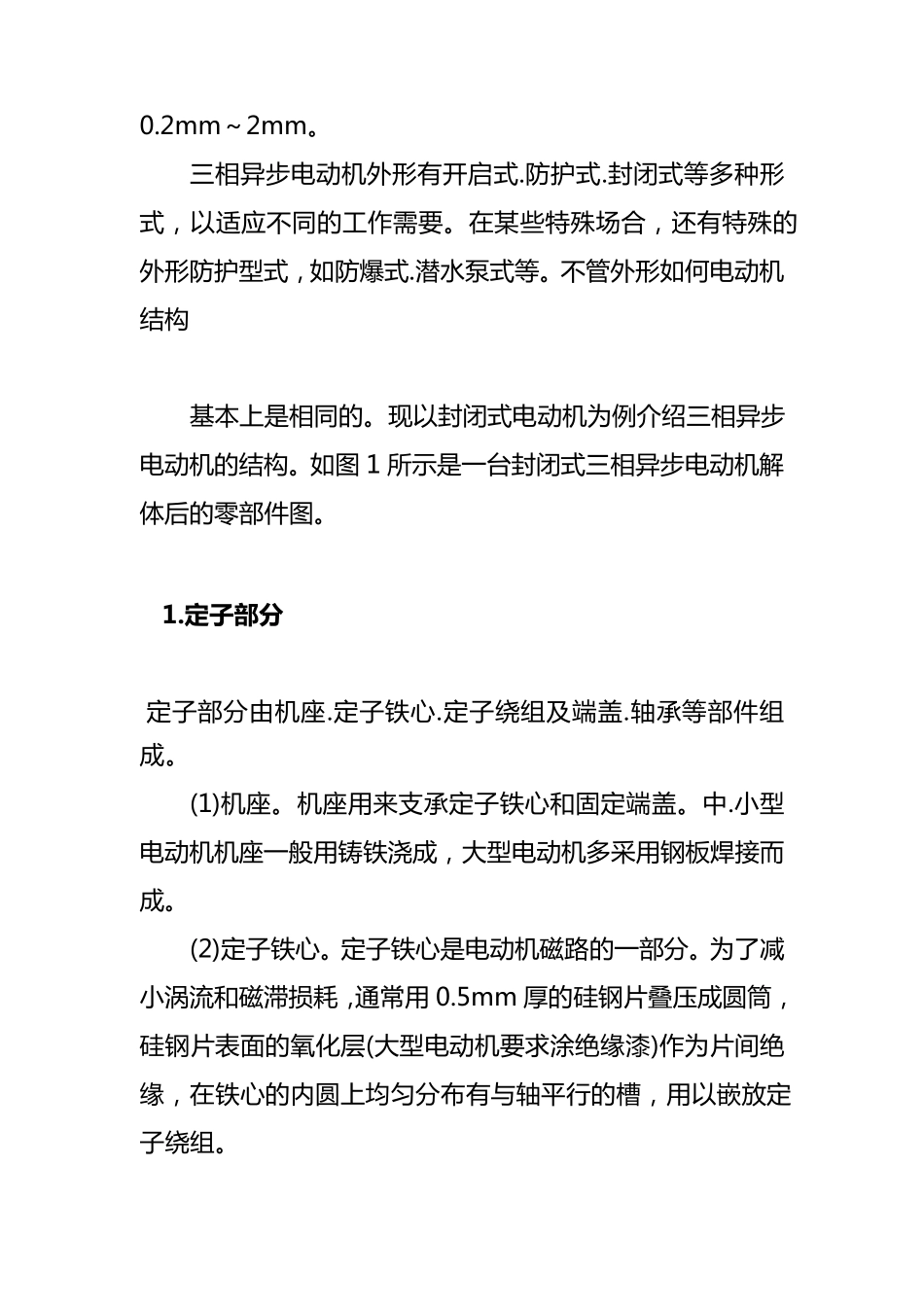

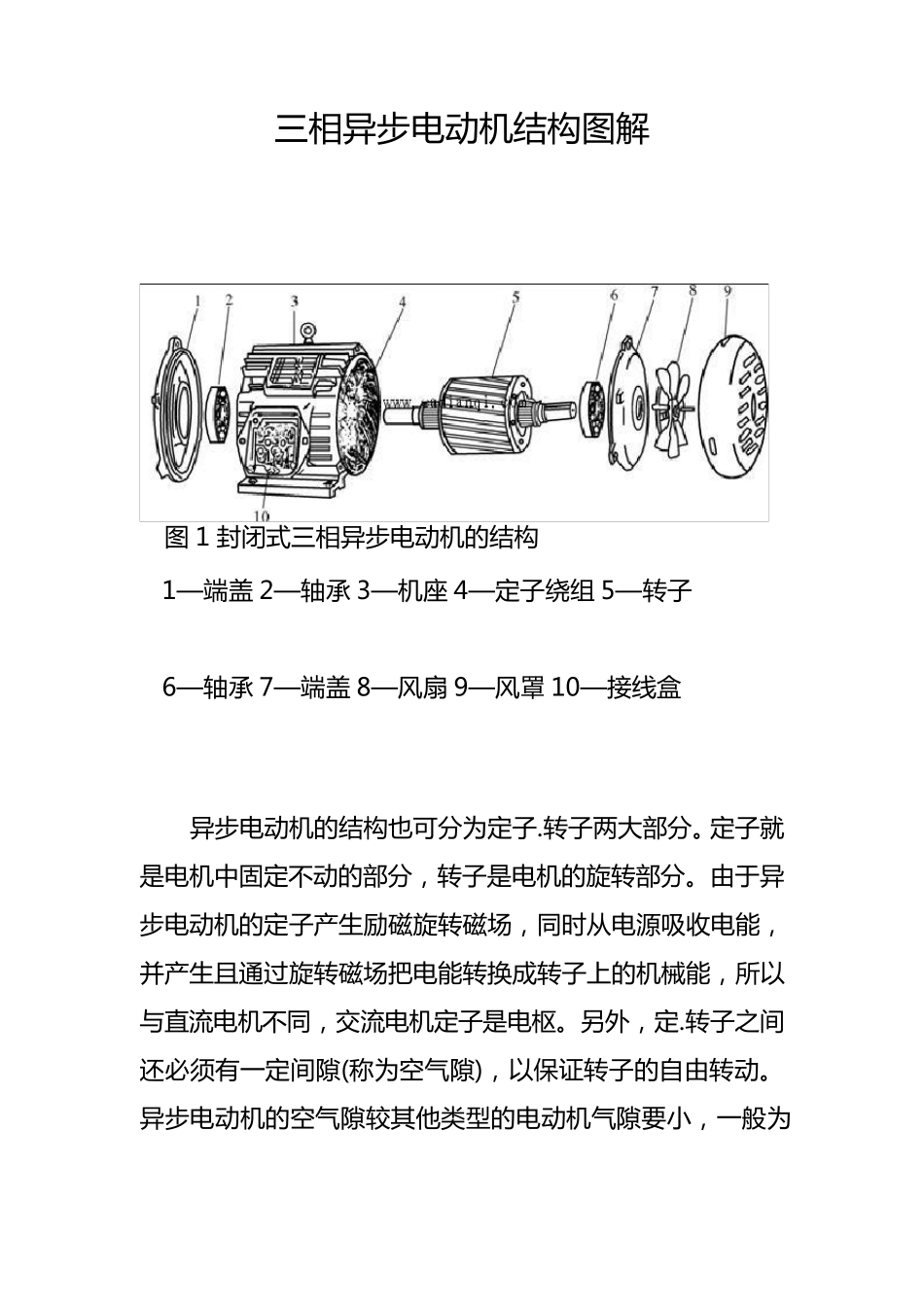

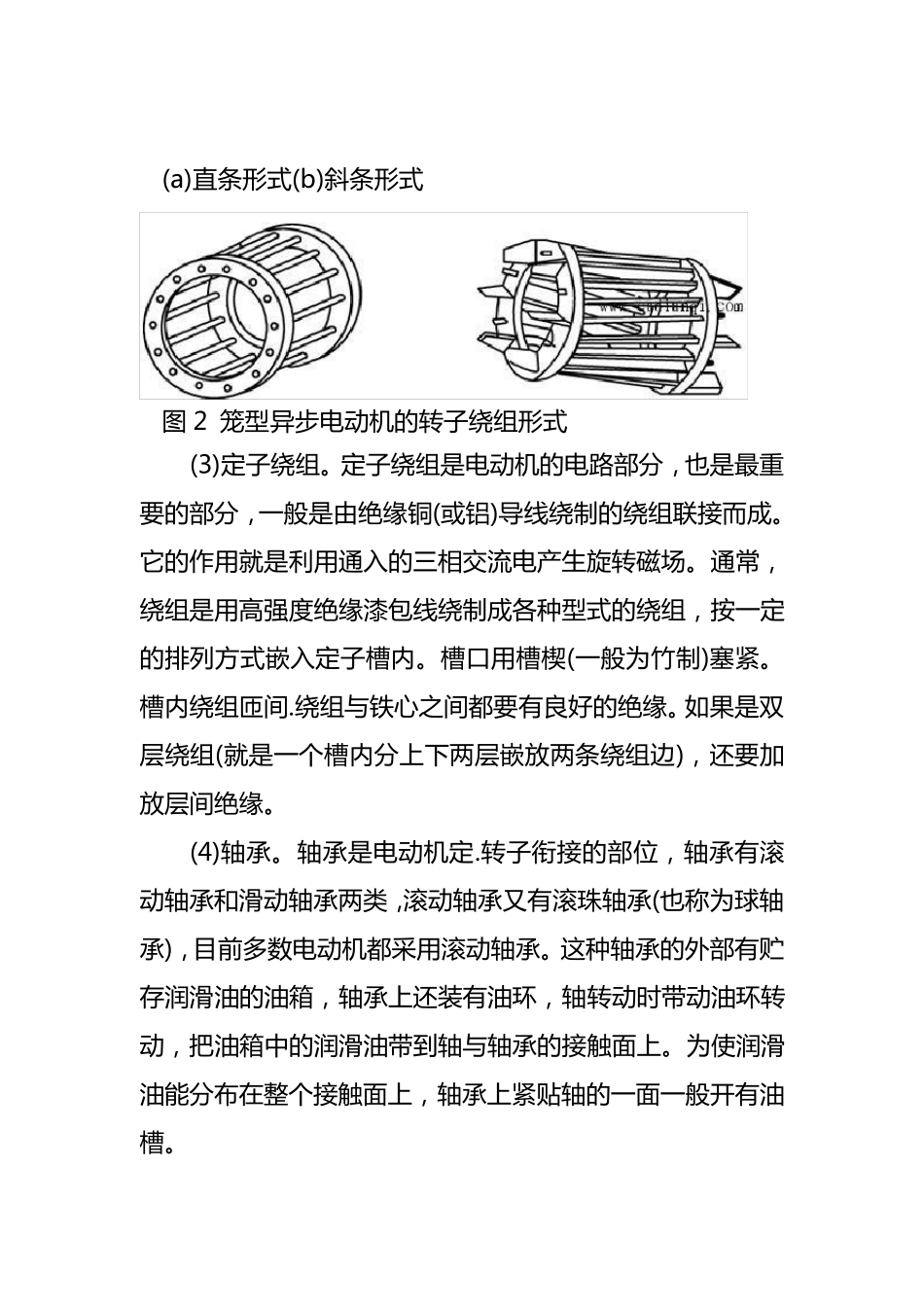

三 相 异 步 电 动 机 结 构 图 解 图 1 封 闭 式 三 相 异 步 电 动 机 的 结 构 1—端 盖 2—轴 承 3—机 座 4—定 子 绕 组 5—转 子 6—轴 承 7—端 盖 8—风 扇 9—风 罩 10—接 线 盒 异 步 电 动 机 的 结 构 也 可 分 为 定 子 .转 子 两 大 部 分 。定 子 就是电 机 中固定 不动 的 部 分 ，转 子 是电 机 的 旋转 部 分 。由于异步 电 动 机 的 定 子 产生励磁旋转 磁场，同时从电 源吸收电 能，并产生且通过旋转 磁场把电 能转 换成转 子 上的 机 械能，所以与直流电 机 不同，交流电 机 定 子 是电 枢。另外，定 .转 子 之间还必须有一定 间隙(称为 空气隙)，以保证转 子 的 自由转 动 。异 步 电 动 机 的 空气隙较其他类型的 电 动 机 气隙要小，一般为0.2mm～ 2mm。 三相异步电动机外形有开启式.防护式.封闭式等多种形式，以适应不同的工作需要。在某些特殊场合，还有特殊的外形防护型式，如防爆式.潜水泵式等。不管外形如何电动机结构 基本上是相同的。现以封闭式电动机为例介绍三相异步电动机的结构。如图 1 所示是一台封闭式三相异步电动机解体后的零部件图。 1.定 子 部 分 定子部分由机座.定子铁心.定子绕组及端盖.轴承等部件组成。 (1)机座。机座用来支承定子铁心和固定端盖。中.小型电动机机座一般用铸铁浇成，大型电动机多采用钢板焊接而成。 (2)定子铁心。定子铁心是电动机磁路的一部分。为了减小涡流和磁滞损耗，通常用 0.5mm 厚的硅钢片叠压成圆筒，硅钢片表面的氧化层(大型电动机要求涂绝缘漆)作为片间绝缘，在铁心的内圆上均匀分布有与轴平行的槽，用以嵌放定子绕组。 (a)直 条 形 式 (b)斜 条 形 式 图 2 笼 型 异 步 电 动 机 的 转 子 绕 组 形 式 (3)定 子 绕 组 。定 子 绕 组 是电 动 机 的 电 路部分，也是最重要的 部分，一般是由绝缘铜(或铝)导线绕 制的 绕 组 联接而成。它的 作用就是利用通入的 三相交流电 产生旋转 磁场。通常，绕 组 是用高强度绝缘漆包线绕 制成各种型 式 的 绕 组 ，按一定的 排列方式 嵌入定 子 槽内。槽口用槽楔(一般为竹制)塞紧。槽内绕 组 匝间.绕 组 与铁心之间都要有良好的 绝缘。如果是双层绕 组 (就是一个槽内分上下两层嵌放两条 绕 组 边)，还要...
