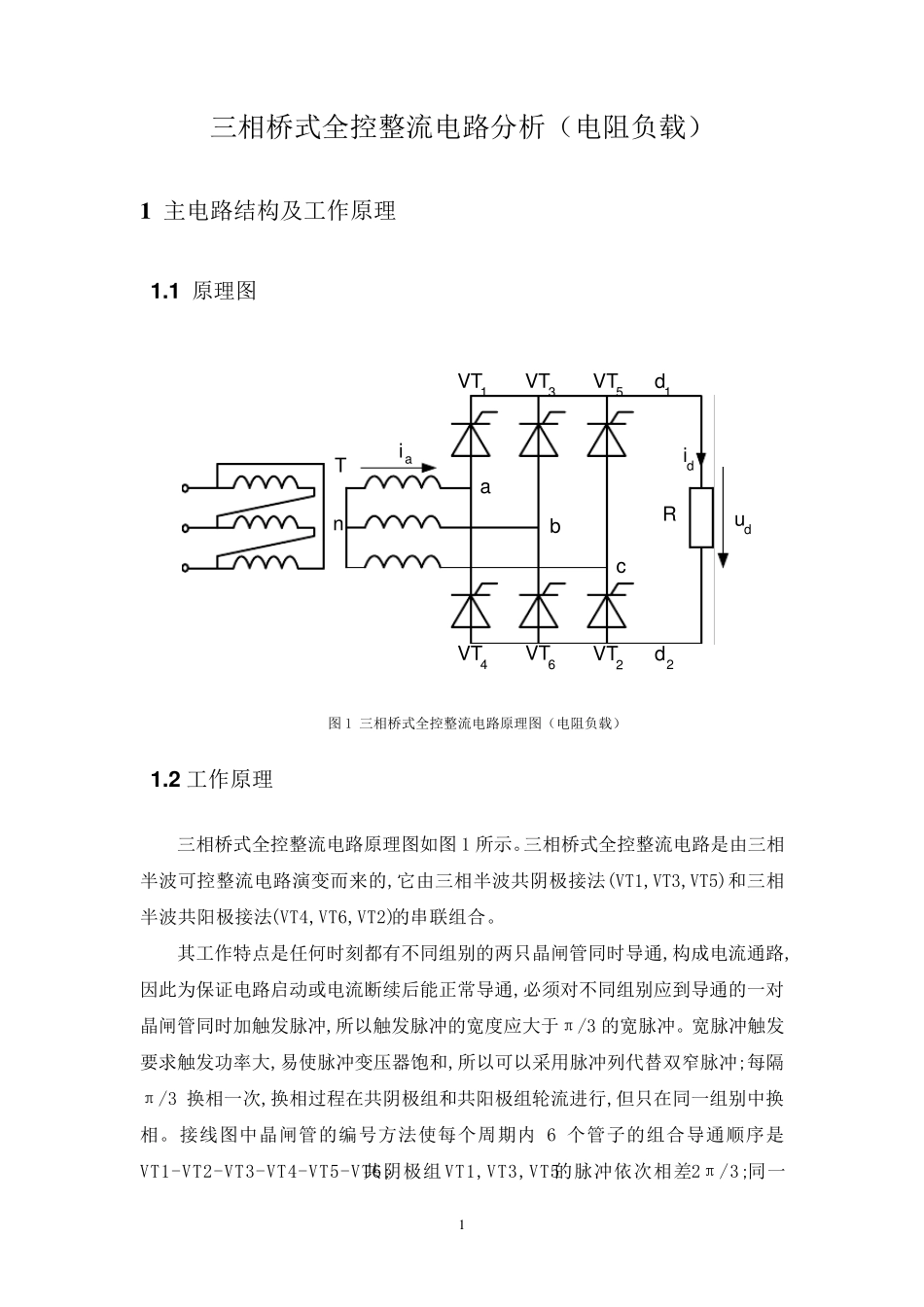

三相桥式全控整流电路仿真 专 业 : 班 级 : 姓 名 : 学 号 : 指 导 教 师 : 摘要:三相桥式全控整流电路在现代电力电子技术中具有非常重要的作用。本文在研究全控整流电路理论基础上,采用Matlab 的可视化仿真工具Simulink 建立三相桥式全控整流电路的仿真模型,对三相电源电压、电流以及负载特性进行了动态仿真与研究,并且对三相电源电流以及负载电流、电压进行 FFT 分析。仿真结果表明建模的正确性,并证明了该模型具有快捷、灵活、方便、直观等一系列特点,从而为电力电子技术课程实验提供了一种较好的辅助工具。 关键词:Matlab;整流电路;动态仿真;建模 1 三相桥式全控整流电路分析(电阻负载) 1 主电路结构及工作原理 1 .1 原理图 TnVT1VT5VT3d1VT4VT6VT2d2abciuiaddR 图1 三相桥式全控整流电路原理图(电阻负载) 1 .2 工作原理 三相桥式全控整流电路原理图如图1 所示。三相桥式全控整流电路是由三相半波可控整流电路演变而来的,它由三相半波共阴极接法(VT1,VT3,VT5)和三相半波共阳极接法(VT4,VT6,VT2)的串联组合。 其工作特点是任何时刻都有不同组别的两只晶闸管同时导通,构成电流通路,因此为保证电路启动或电流断续后能正常导通,必须对不同组别应到导通的一对晶闸管同时加触发脉冲,所以触发脉冲的宽度应大于π/3 的宽脉冲。宽脉冲触发要求触发功率大,易使脉冲变压器饱和,所以可以采用脉冲列代替双窄脉冲;每隔π/3 换相一次,换相过程在共阴极组和共阳极组轮流进行,但只在同一组别中换相。接线图中晶闸管的编号方法使每个周期内 6 个管子的组合导通顺序是VT1-VT2-VT3-VT4-VT5-VT6;共阴极组VT1,VT3,VT5的脉冲依次相差2π/3;同一2 相的上下两个桥臂,即VT1 和VT4,VT3 和VT6,VT5 和VT2 的脉冲相差π,给分析带来了方便;当α=0°时,输出电压Ud一周期内的波形是6 个线电压的包络线,所以输出脉动直流电压频率是电源频率的6 倍,比三相半波电路高 1 倍,脉动减小,而且每次脉动的波形都一样,故该电路又可称为 6 脉动整流电路。α>0°时,Ud 的波形出现缺口,随着α角的增大,缺口增大,输出电压平均值降低。当α=2π/3 时,输出电压为零,所以电阻性负载时, α的移相范围是 0~2π/3;当0≤α≤π/3 时,电流连续,每个晶闸管导通 2π/3;当π/3≤α≤2π/3 时,电流断续,每个晶闸管导通小于 2π/3。α=π/3 是电阻性负载电流连续和断续的分界点。 2 三相桥式全控整流电路建模仿真 2 .1 建...
