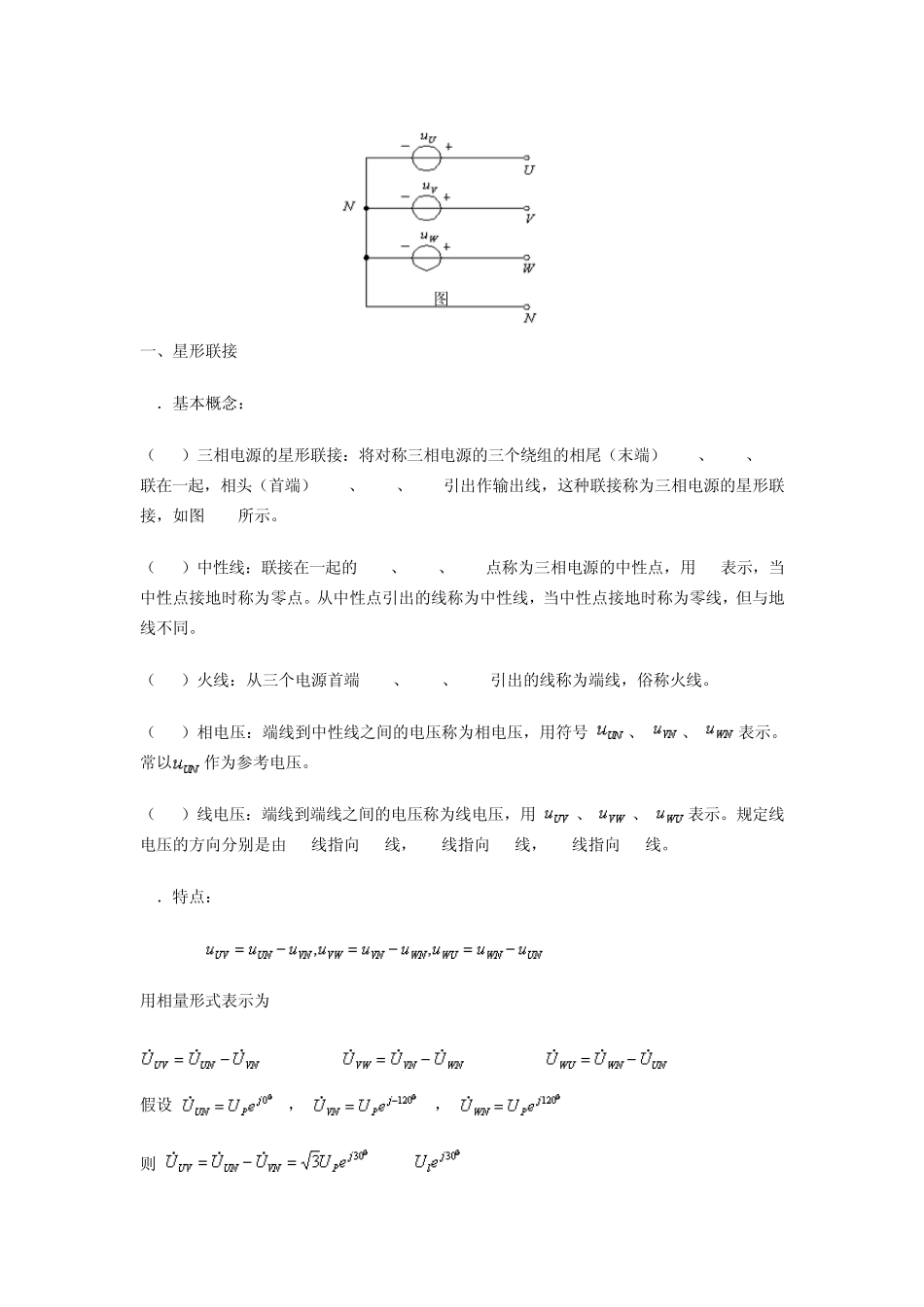

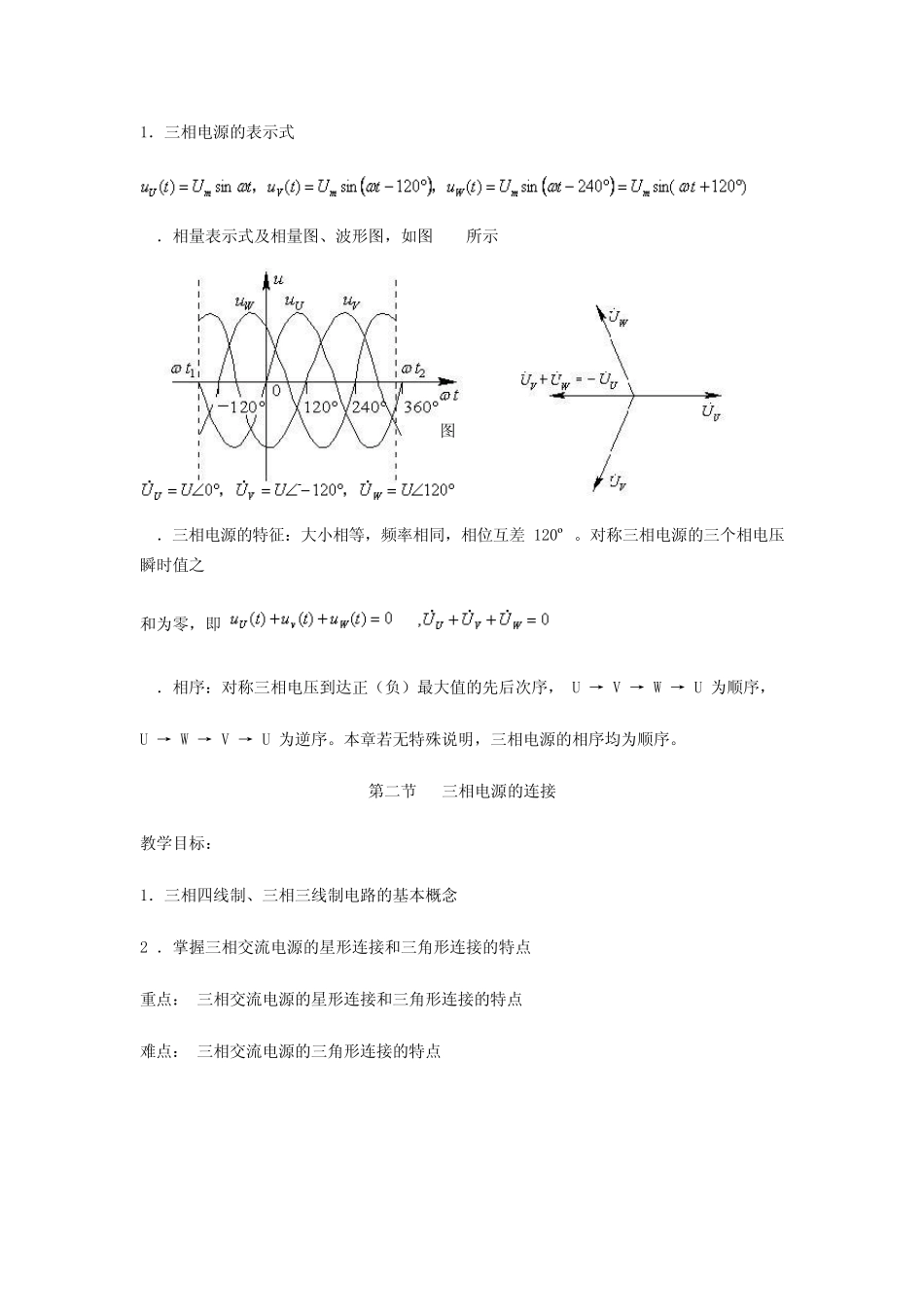

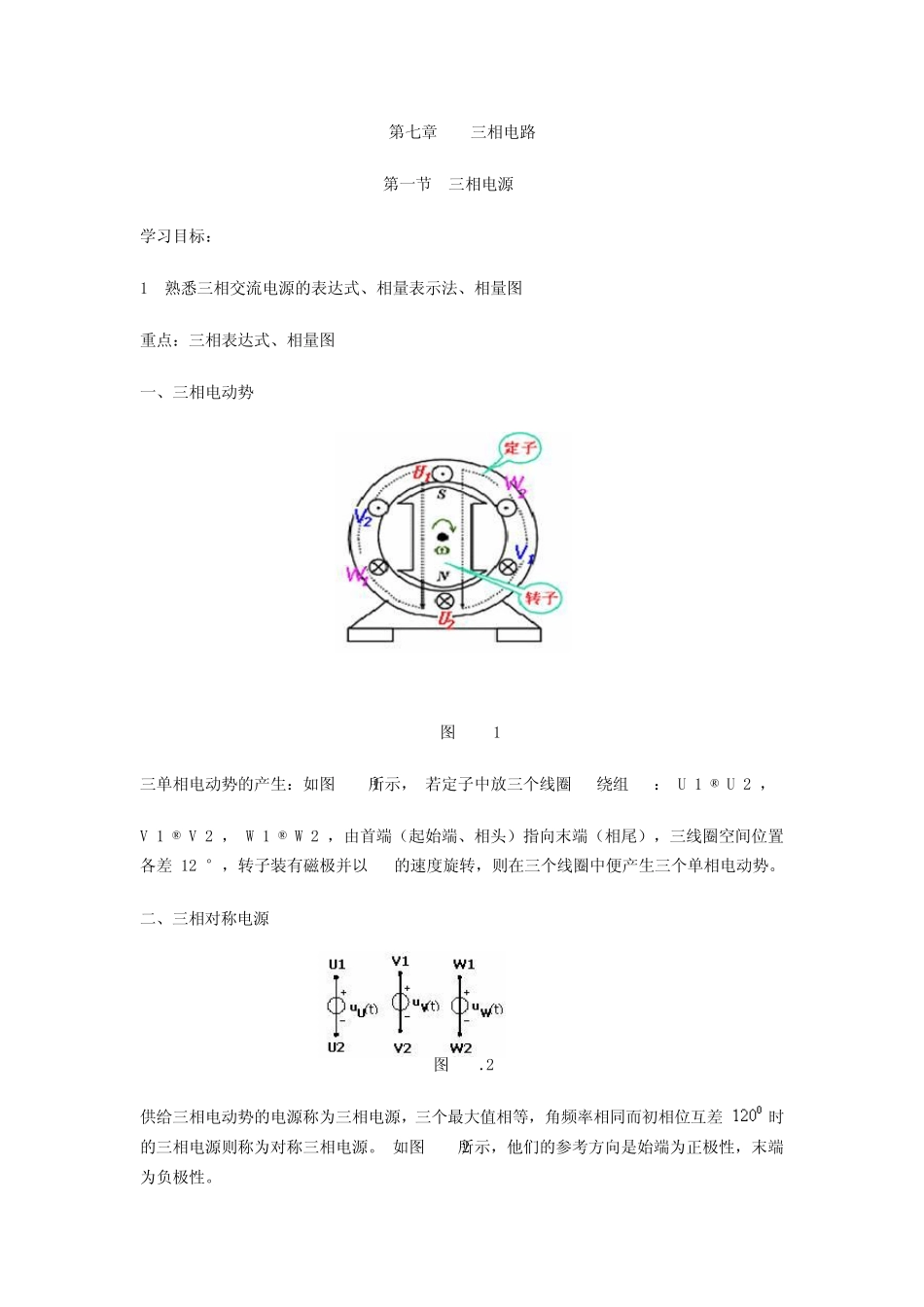

第七章 三相电路 第一节 三相电源 学习目标： 1. 熟悉三相交流电源的表达式、相量表示法、相量图 重点：三相表达式、相量图 一、三相电动势 图7-1 三单相电动势的产生：如图7-1所示， 若定子中放三个线圈 ( 绕组 ) ： U 1 ® U 2 ， V 1 ® V 2 ， W 1 ® W 2 ，由首端（起始端、相头）指向末端（相尾），三线圈空间位置各差 120°，转子装有磁极并以 w 的速度旋转，则在三个线圈中便产生三个单相电动势。 二、三相对称电源 图7-2． 供给三相电动势的电源称为三相电源，三个最大值相等，角频率相同而初相位互差 时的三相电源则称为对称三相电源。 如图7-2所示，他们的参考方向是始端为正极性，末端为负极性。 1．三相电源的表示式 3 ．相量表示式及相量图、波形图，如图7-3所示 图7-3 4 ．三相电源的特征：大小相等，频率相同，相位互差 120º 。对称三相电源的三个相电压瞬时值之 和为零，即 5 ．相序：对称三相电压到达正（负）最大值的先后次序， U → V → W → U 为顺序， U → W → V → U 为逆序。本章若无特殊说明，三相电源的相序均为顺序。 第二节 三相电源的连接 教学目标： 1．三相四线制、三相三线制电路的基本概念 2 ．掌握三相交流电源的星形连接和三角形连接的特点 重点： 三相交流电源的星形连接和三角形连接的特点 难点： 三相交流电源的三角形连接的特点 图7-4 一、星形联接 1 ．基本概念： （ 1 ）三相电源的星形联接：将对称三相电源的三个绕组的相尾（末端） U2 、 V2 、 W2 联在一起，相头（首端） U1 、 V1 、 W1 引出作输出线，这种联接称为三相电源的星形联接，如图7-4所示。 （ 2 ）中性线：联接在一起的 U2 、 V2 、 W2 点称为三相电源的中性点，用 N 表示，当中性点接地时称为零点。从中性点引出的线称为中性线，当中性点接地时称为零线，但与地线不同。 （ 3 ）火线：从三个电源首端 U1 、 V1 、 W1 引出的线称为端线，俗称火线。 （ 4 ）相电压：端线到中性线之间的电压称为相电压，用符号 、 、 表示。常以作为参考电压。 （ 5 ）线电压：端线到端线之间的电压称为线电压，用 、 、 表示。规定线电压的方向分别是由 U 线指向 V 线， V 线指向 W 线， W 线指向 U 线。 2 ．特点： 用相量形式表示为 假设 ， ， 则 = 图 7-5 由上式可得，三相线电压对称...
