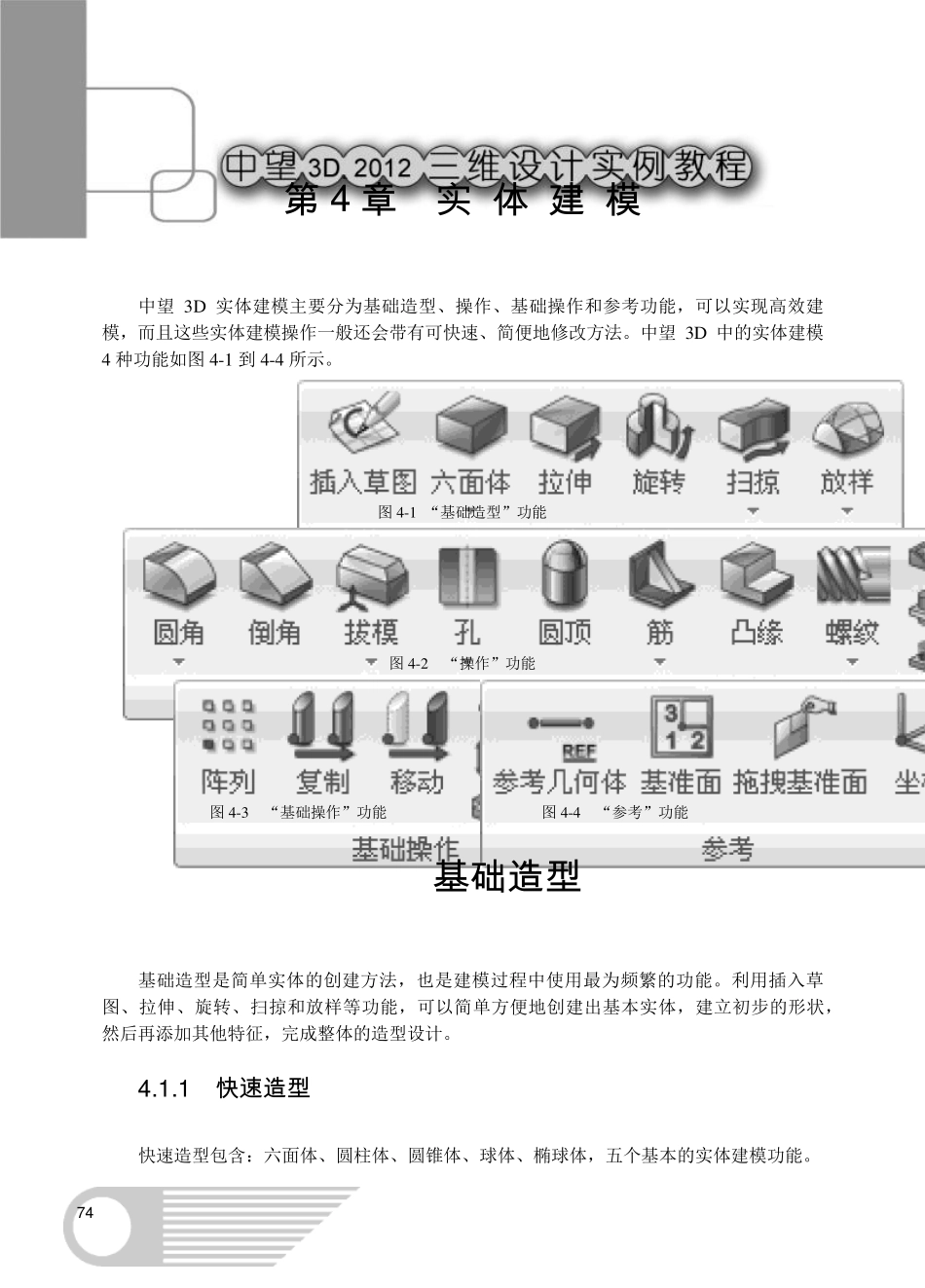

7 4 第 4 章 实 体 建 模 中望3D 实体建模主要分为基础造型、操作、基础操作和参考功能,可以实现高效建模,而且这些实体建模操作一般还会带有可快速、简便地修改方法。中望3D 中的实体建模4 种功能如图4-1 到4-4 所示。 图4-1 “基础造型”功能 图4-2 “操作”功能 图4-3 “基础操作”功能 图4-4 “参考”功能 4.1 基础造型 基础造型是简单实体的创建方法,也是建模过程中使用最为频繁的功能。利用插入草图、拉伸、旋转、扫掠和放样等功能,可以简单方便地创建出基本实体,建立初步的形状,然后再添加其他特征,完成整体的造型设计。 4 .1 .1 快速造型 快速造型包含:六面体、圆柱体、圆锥体、球体、椭球体,五个基本的实体建模功能。第 4 章 实 体 建 模 7 5 快速造型功能可以简化简单模型的创建,不需要通过绘制草图然后拉伸或旋转成实体。 1 . 六 面 体 单击工具栏【造型】→【基础造型】→【六面体】功能图标,弹出“六面体形状”对话框,如图4 -5 所示,有如下四种方法创建六面体。 图4 -5 “六面体形状”对话框 【中心】通过设定六面体中心点和一个角点,创建六面体。 【角点】通过定义两个角点的位置创建六面体。 【中心-高度】定义六面体底面中心点和角点,然后给定拉伸高度创建六面体。 【角点-高度】定义底面的两个角点位置,然后设定高度创建六面体。 【对齐平面】选择一个平面,使得六面体底面与该平面对齐。 【长度,高度,宽度】设定六面体的长宽高,保持六面体的第一个中心点或角点不动。 创建六面体操作步骤:  单击【六面体】功能图标。  选择创建方法: 。  指定创建六面体的位置和大小,可输入数值或鼠标拖动调整六面体。  如果存在实体和六面体相连,选择创建六面体的方式:创建、加运算、减运算、交运算,同时可选择“对齐平面”选项,以满足设计要求。  单击“确定”按钮,完成六面体创建。 提 醒 : 单 击 “点 ”后 面 的 下 拉 菜 单按 钮 , 弹 出 “X、Y、Z”值输入栏, 可以通过设定坐标值确定点 的 位置。 7 6 经 验 参 考 : 输 入 数 值 的 栏 可 以 用 鼠 标 滚 轮 滚 动 来 增 加 或 减 少 数 值 。在 快 速 造 型 时 , 可 以先 大 致 确 定 造 型 的 位 置 和 尺 寸 , 只 要 不 退 出 该 功 能 , 就 可 以 通 过 动 态 拖 拽...
