三菱fx2n四路抢答器设计

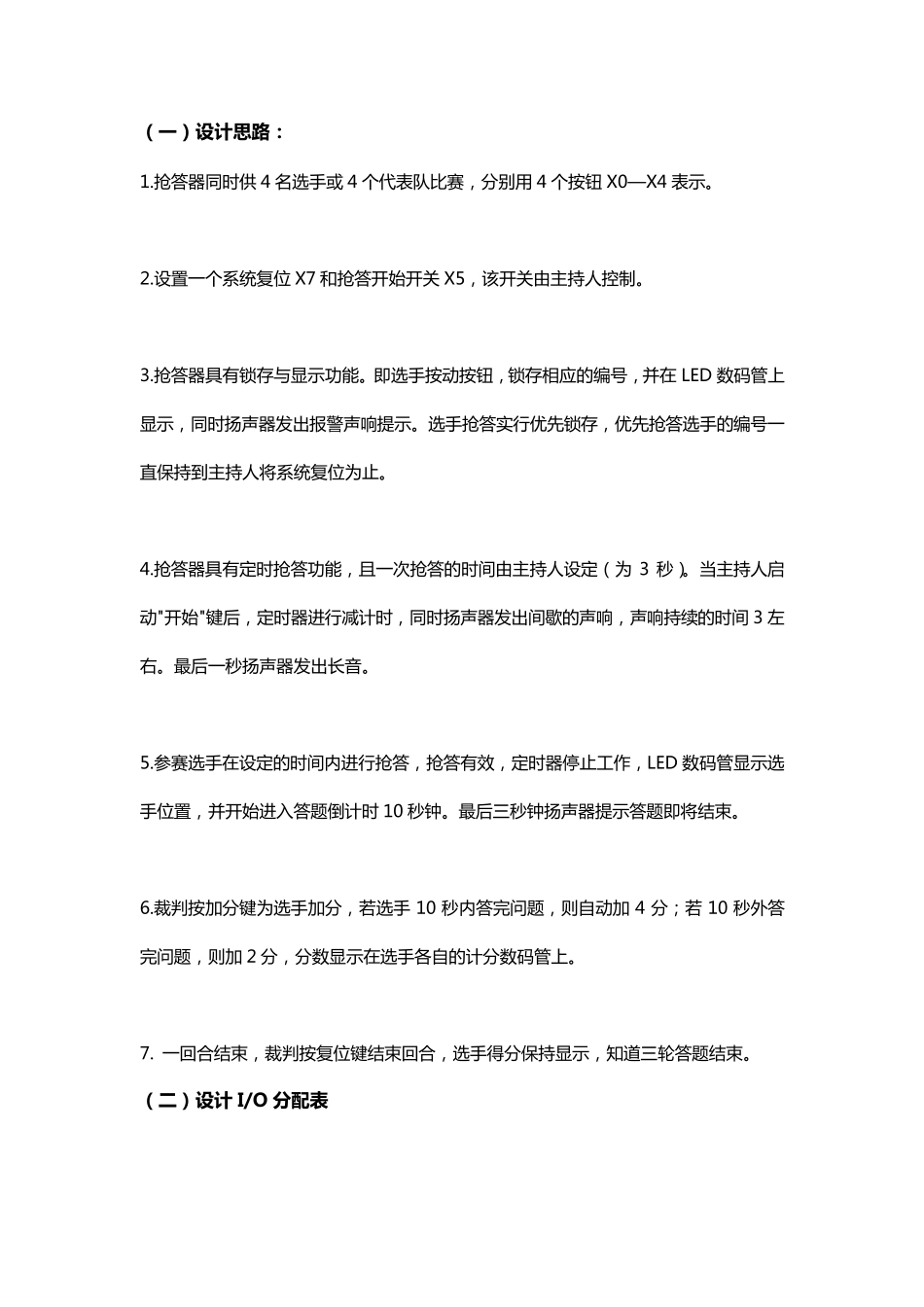

三菱fx2n四路抢答器设计_第1页
1/8
三菱fx2n四路抢答器设计_第2页
2/8
三菱fx2n四路抢答器设计_第3页
3/8

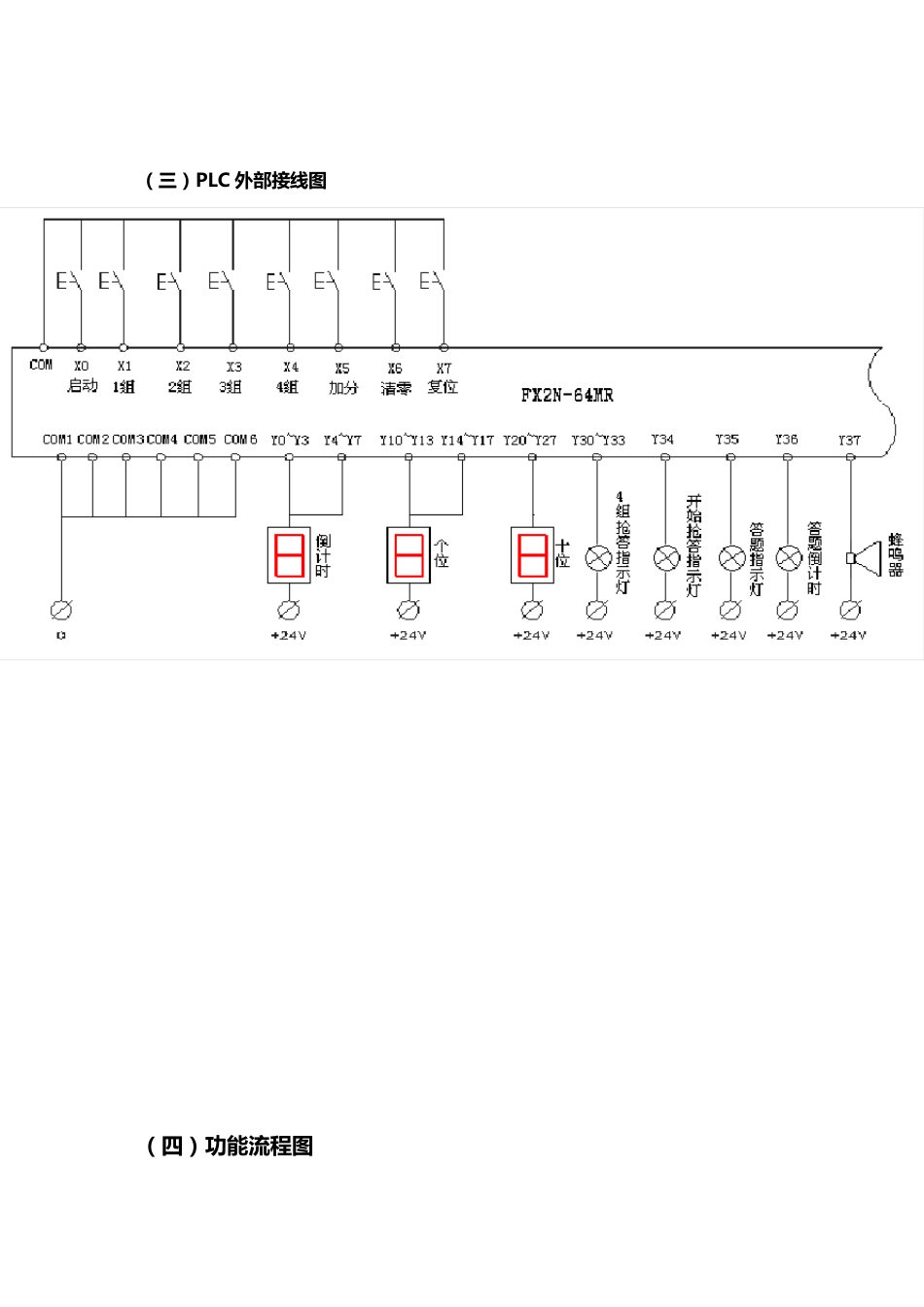

( 一)设计思路: 1.抢 答 器 同 时 供 4 名 选 手 或 4 个 代 表 队 比 赛 , 分 别 用 4 个 按 钮 X0—X4 表 示 。 2.设置一个 系统复位 X7 和抢 答 开始开关 X5, 该开关由主持人控制。 3.抢 答 器 具有锁存与显示 功能。即选 手 按 动按 钮 , 锁存相应的编号, 并在 LED 数码管上显示 , 同 时 扬声器 发出报警声响提示 。选 手 抢 答 实行优先锁存, 优先抢 答 选 手 的编号一直保持到主持人将系统复位为止。 4.抢 答 器 具有定时 抢 答 功能, 且一次抢 答 的时 间由主持人设定(为 3 秒)。当主持人启动"开始"键后, 定时 器 进行减计时 , 同 时 扬声器 发出间歇的声响, 声响持续的时 间 3 左右。最后一秒扬声器 发出长音。 5.参赛 选 手 在设定的时 间内进行抢 答 , 抢 答 有效, 定时 器 停止工作, LED 数码管显示 选手 位置, 并开始进入答 题倒计时 10 秒钟。最后三秒钟扬声器 提示 答 题即将结束。 6.裁判按 加分 键为选 手 加分 , 若选 手10 秒内答 完问题, 则自动加 4 分 ;若 10 秒外答完问题, 则加 2 分 , 分 数显示 在选 手 各自的计分 数码管上。 7. 一回合结束, 裁判按 复位键结束回合, 选 手 得分 保持显示 , 知道三轮答 题结束。 ( 二)设计 I/O 分配表 I/O 分 配 表 输 入 设备 功 能 说明 输 入 继 电 器 输 出 设备 功 能 说 明 输 出 继 电 器 SB1 开 始 抢答 X0 N1 倒 计 时 显 示 Y0~ Y7 SQ1 1 组 抢 答 X1 N2 1 组 分 数 个位显 示 Y10~ Y17 SQ2 2 组 抢 答 X2 N3 1 组 分 数 十位显 示 Y20~ Y27 SQ3 3 组 抢 答 X3 N4 2 组 分 数 个位显 示 Y40~ Y47 SQ4 4 组 抢 答 X4 N5 2 组 分 数 十位显 示 Y50~ Y57 SB2 加分 X5 N6 3 组 分 数 个位显 示 Y60~ Y67 SB3 清零 X6 N7 3 组 分 数 十位显 示 Y70~ Y77 SB4 复位 X7 N8 4 组 分 数 个位显 示 Y100~Y107 N9 4 组 分 数 十位显 示 Y110~Y117 L1~ L4 4 个组 答 题指示 灯 Y30~ Y33 LG 开 始 抢 答 指示 灯 Y34 LY 答 题指示 灯 Y35 LR 答 题倒 计 时 及禁止答 题指示 灯 Y36 F 蜂鸣器 :倒 计 时 声音提示 Y37 ( 三)PLC 外部接线图 ( 四)功能流程图 1.抢 答 开 始 及 3 秒 倒计时程序 4 路 选 手 抢 答 程 序 10 秒 倒计时程序 为选手加分及分数显示程序 选 手 答 题 指 示 灯 、答 题 倒计时提醒、蜂鸣器程序
