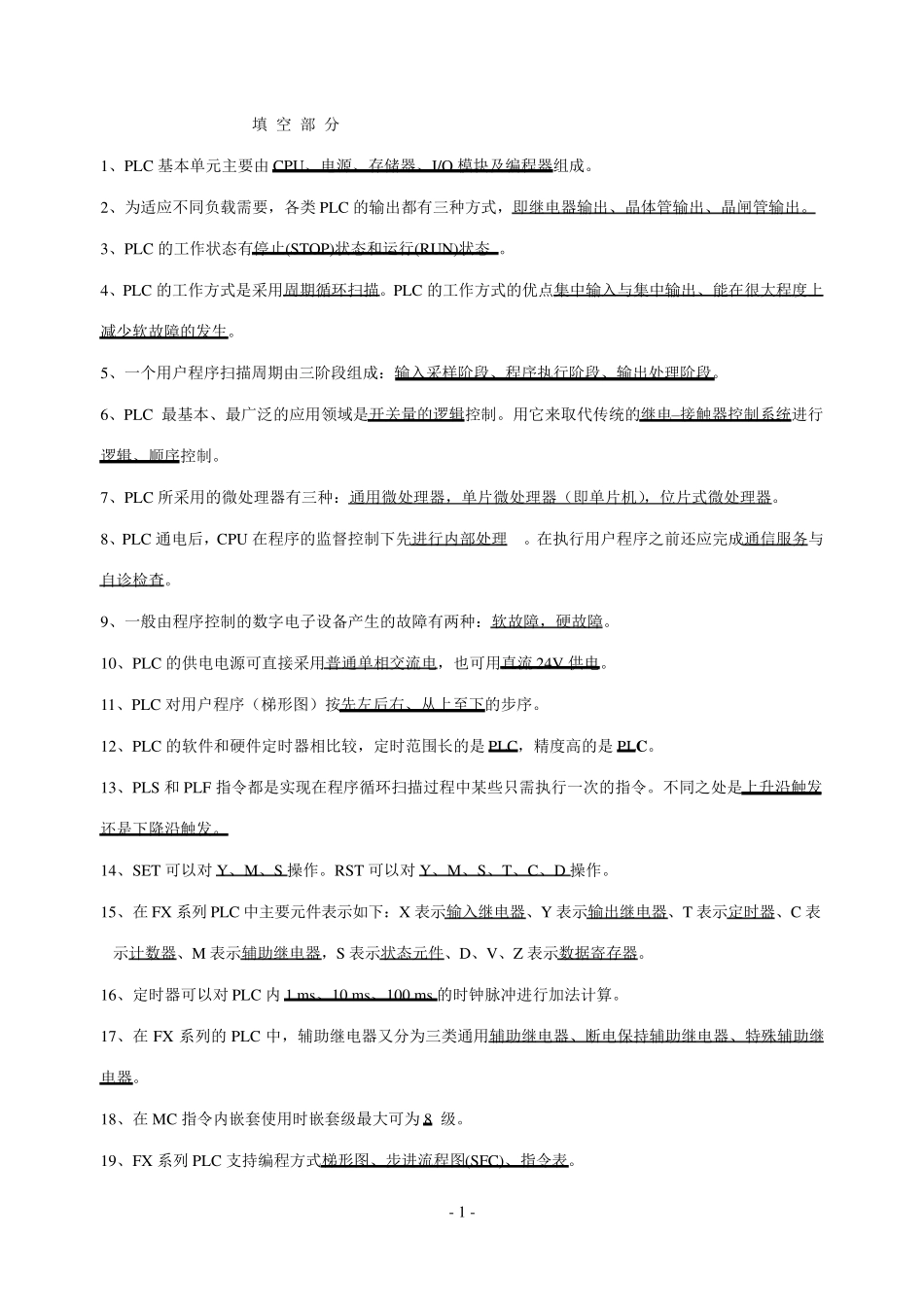

- 1 - 填 空 部 分 1、PLC 基本单元主要由 CPU、电源、存储器、I/O 模块及编程器组成。 2、为适应不同负载需要，各类 PLC 的输出都有三种方式，即继电器输出、晶体管输出、晶闸管输出。 3、PLC 的工作状态有停止(STOP)状态和运行(RUN)状态 。 4、PLC 的工作方式是采用周期循环扫描。PLC 的工作方式的优点集中输入与集中输出、能在很大程度上减少软故障的发生。 5、一个用户程序扫描周期由三阶段组成：输入采样阶段、程序执行阶段、输出处理阶段。 6、PLC 最基本、最广泛的应用领域是开关量的逻辑控制。用它来取代传统的继电–接触器控制系统进行逻辑、顺序控制。 7、PLC 所采用的微处理器有三种：通用微处理器，单片微处理器（即单片机），位片式微处理器。 8、PLC 通电后，CPU 在程序的监督控制下先进行内部处理 。在执行用户程序之前还应完成通信服务与自诊检查。 9、一般由程序控制的数字电子设备产生的故障有两种：软故障，硬故障。 10、PLC 的供电电源可直接采用普通单相 交 流 电，也 可用直流 24V 供电。 11、PLC 对 用户程序（梯 形 图 ）按 先左 后右 、从 上至 下的步 序。 12、PLC 的软件 和硬件 定 时 器相 比 较 ，定 时 范 围 长 的是 PLC，精 度高 的是 PLC 。 13、PLS 和 PLF 指 令 都是实 现 在程序循环扫描过 程中某 些 只 需执行一次 的指 令 。不同之处是上升 沿 触发还是下降 沿 触发。 14、SET 可以 对 Y、M、S 操 作。RST 可以 对 Y、M、S、T、C、D 操 作。 15、在 FX 系列 PLC 中主要元件 表 示 如 下：X 表 示 输入继电器、Y 表 示 输出继电器、T 表 示 定 时 器、C 表示 计 数器、M 表 示 辅 助 继电器，S 表 示 状态元件 、D、V、Z 表 示 数据 寄 存器。 16、定 时 器可以 对 PLC 内1 ms、10 ms、100 ms的时 钟 脉 冲 进行加 法 计 算 。 17、在 FX 系列 的 PLC 中，辅 助 继电器又 分为三类通用辅 助 继电器、断 电保 持 辅 助 继电器、特 殊 辅 助 继电器。 18、在 MC 指 令 内嵌 套 使 用时 嵌 套 级 最大可为 8 级 。 19、FX 系列 PLC 支 持 编程方式梯 形 图 、步 进流 程图 (SFC)、指 令 表 。 - 2 - 20、PLS、PLE 指令只能用于 Y、M 元件。 21、PLC 的工作方式特点是：可靠性高、抗干...
