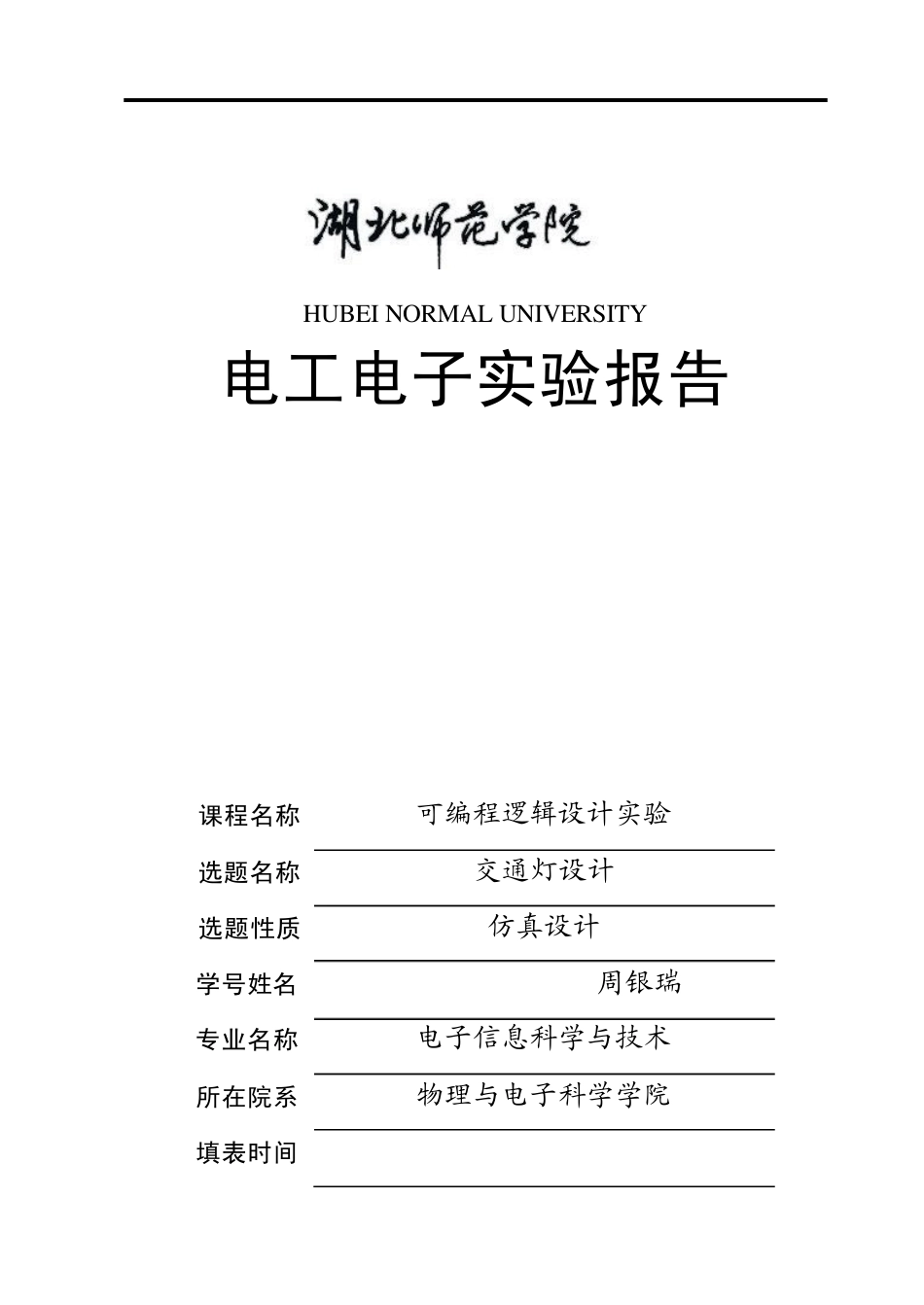

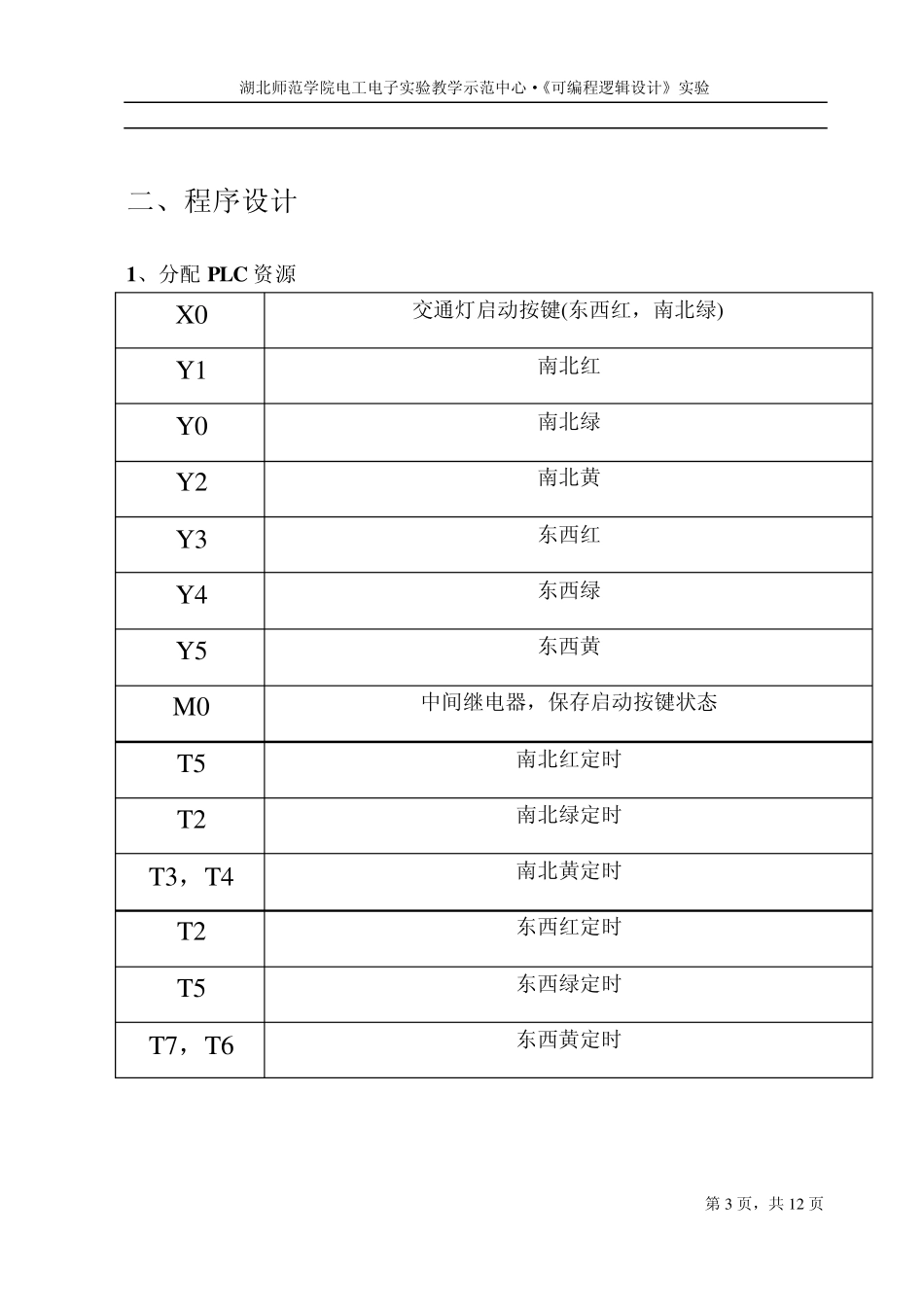

HUBEI NORMAL UNIVERSITY 电工电子实验报告 课程名称 可编程逻辑设计实验 选题名称 交通灯设计 选题性质 仿真设计 学号姓名 2008112020308周银瑞 专业名称 电子信息科学与技术 所在院系 物理与电子科学学院 填表时间 2011-12-3 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》 第 2 页,共 12 页 交通灯设计 一、任务说明 1、了解交通灯设计规则 2、了解 SFC 编程 3、仿真或在实验箱上实现 表 1 交通规则 方向 时间顺序(循环) 东西方向 东西红(11s),南北绿(8s),南北黄(3s(闪烁)) 东西绿(8s), 东西黄(3s(闪烁)),南北红(11s) 出现黄灯时:亮 0.5s->灭 0.5s->亮 0.5s->灭 0.5s->亮 0.5s->灭 0.5s 图 1 交通灯 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 3 页,共 12 页 二、程序设计 1、分配 PLC 资源 X0 交通灯启动按键(东西红,南北绿) Y1 南北红 Y0 南北绿 Y2 南北黄 Y3 东西红 Y4 东西绿 Y5 东西黄 M0 中间继电器,保存启动按键状态 T5 南北红定时 T2 南北绿定时 T3,T4 南北黄定时 T2 东西红定时 T5 东西绿定时 T7,T6 东西黄定时 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 4 页,共 1 2 页 2、SFC 功能图 图 2 SFC 功能图 3.梯形图 图 3-1 梯形图语句 1 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 5 页,共 1 2 页 图 3 -2 梯形图语句 2 图 3 -3 梯形图语句 3 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 6 页,共 1 2 页 图 3 -4 梯形图语句 4 图 3 -5 梯形图语句 5 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 7 页,共 1 2 页 图 3 -6 梯形图语句 6 4 、 指令语句表 图 4 -1 指令语句表 0-62 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 8 页,共 1 2 页 图 4 -2 指令语句表 6 3 -1 3 6 图 4 -3 指令语句表 1 3 7 -1 5 5 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 9 页,共 1 2 页 三、仿真结果 图 5 控制面板设置 湖北师范学院电工电子实验教学示范中心·《可编程逻辑设计》实验 第 1 0 页,共 1 2 页 图 6 -1 交通灯启动按钮...
