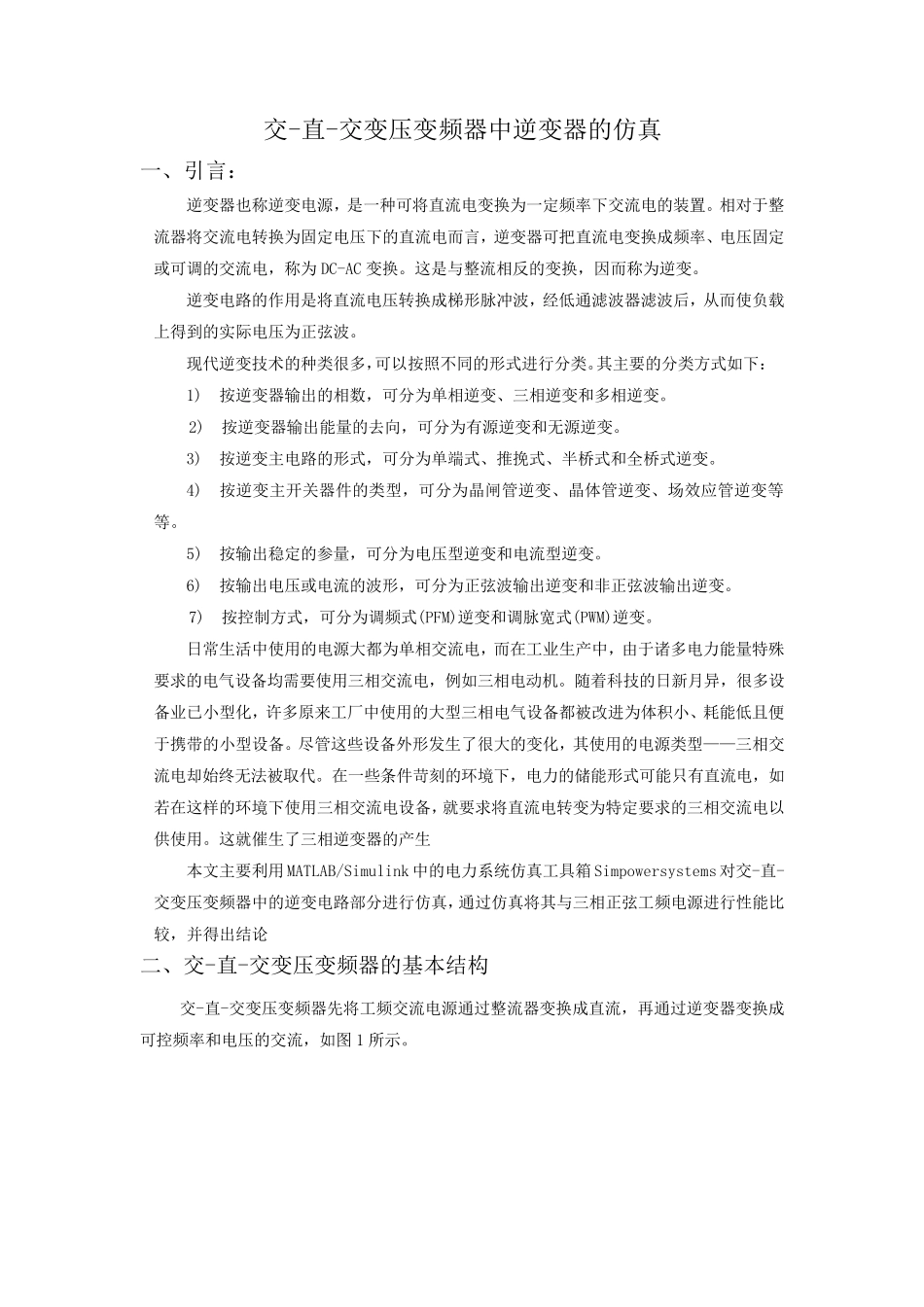

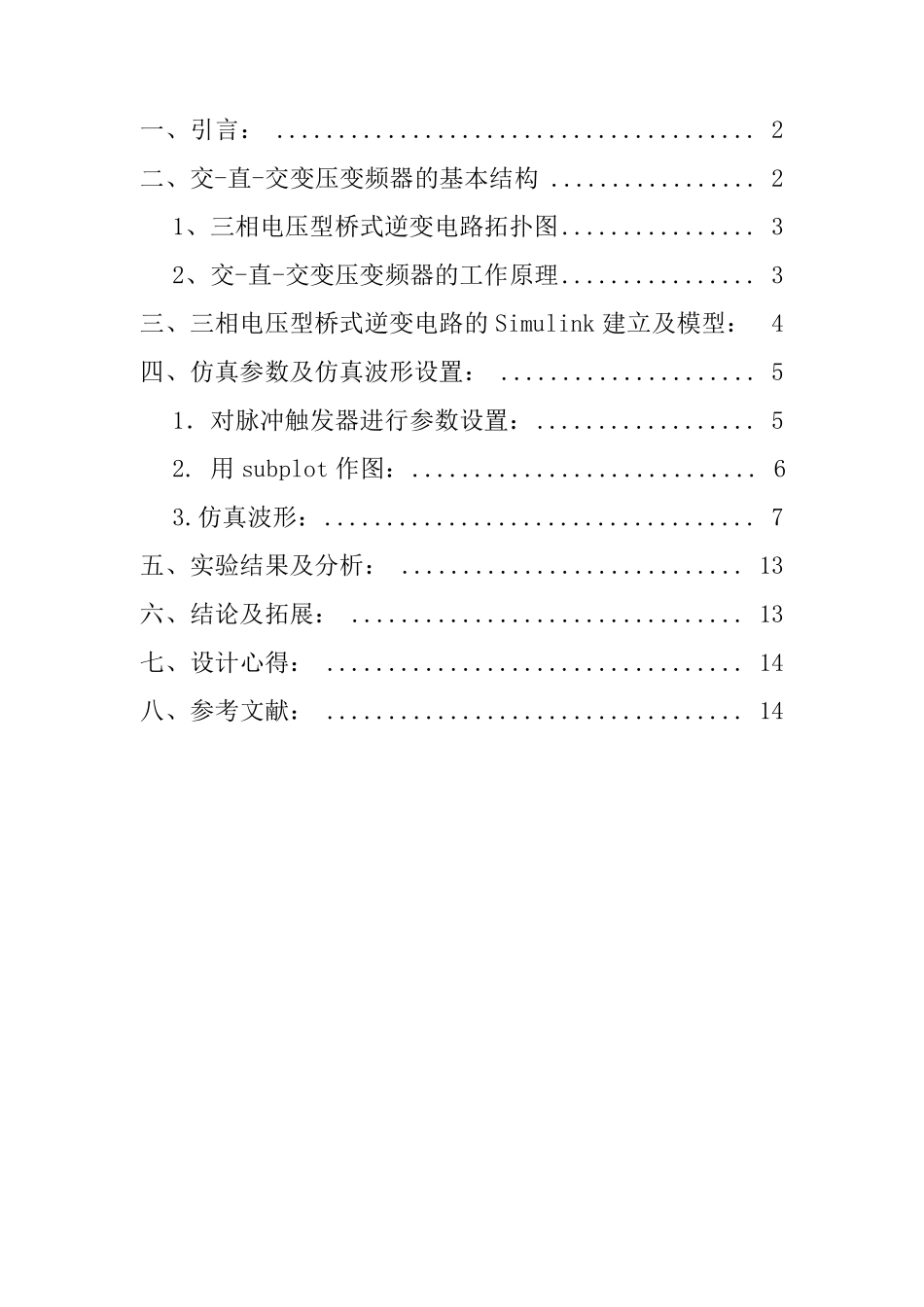

一、引言： ....................................... 2 二、交-直-交变压变频器的基本结构 ................. 2 1、三相电压型桥式逆变电路拓扑图 ................ 3 2、交-直-交变压变频器的工作原理 ................ 3 三、三相电压型桥式逆变电路的 Simulink 建立及模型： 4 四、仿真参数及仿真波形设置： ..................... 5 1．对脉冲触发器进行参数设置： .................. 5 2. 用 subplot 作图： ............................ 6 3.仿真波形： ................................... 7 五、实验结果及分析： ............................ 13 六、结论及拓展： ................................ 13 七、设计心得： .................................. 14 八、参考文献： .................................. 14 交 -直 -交 变 压 变 频 器 中 逆 变 器 的 仿 真 一 、 引 言 ： 逆 变 器 也 称 逆 变 电 源 ， 是 一 种 可 将 直 流 电 变 换 为 一 定 频 率 下 交 流 电 的 装 置 。 相 对 于 整流 器 将 交 流 电 转 换 为 固 定 电 压 下 的 直 流 电 而 言 ， 逆 变 器 可 把 直 流 电 变 换 成 频 率 、 电 压 固 定或 可 调 的 交 流 电 ， 称 为 DC-AC 变 换 。 这 是 与 整 流 相 反 的 变 换 ， 因 而 称 为 逆 变 。 逆 变 电 路 的 作 用 是 将 直 流 电 压 转 换 成 梯 形 脉 冲 波 ， 经 低 通 滤 波 器 滤 波 后 ， 从 而 使 负 载上 得 到 的 实 际 电 压 为 正 弦 波 。 现 代 逆 变 技 术 的 种 类 很 多 ，可 以 按 照 不 同 的 形 式 进 行 分 类 。其 主 要 的 分 类 方 式 如 下 ： 1) 按 逆 变 器 输 出 的 相 数 ， 可 分 为 单 相 逆 变 、 三 相 逆 变 和 多 相 逆 变 。 2) 按 逆 变 器 输 出 能 量 的 去 向 ， 可 分 为 有 源 逆 变 和 无 源 逆 变 。 3) 按 逆 变 主 电 路 的 形 式 ， 可 分 为 单 端 式 、 推 挽 式 、 半 桥 式 和 全 桥 式 逆 变 。 4) 按 逆 变 主 开 关 器 件 的 类 型 ， 可 分 为 晶 闸...
