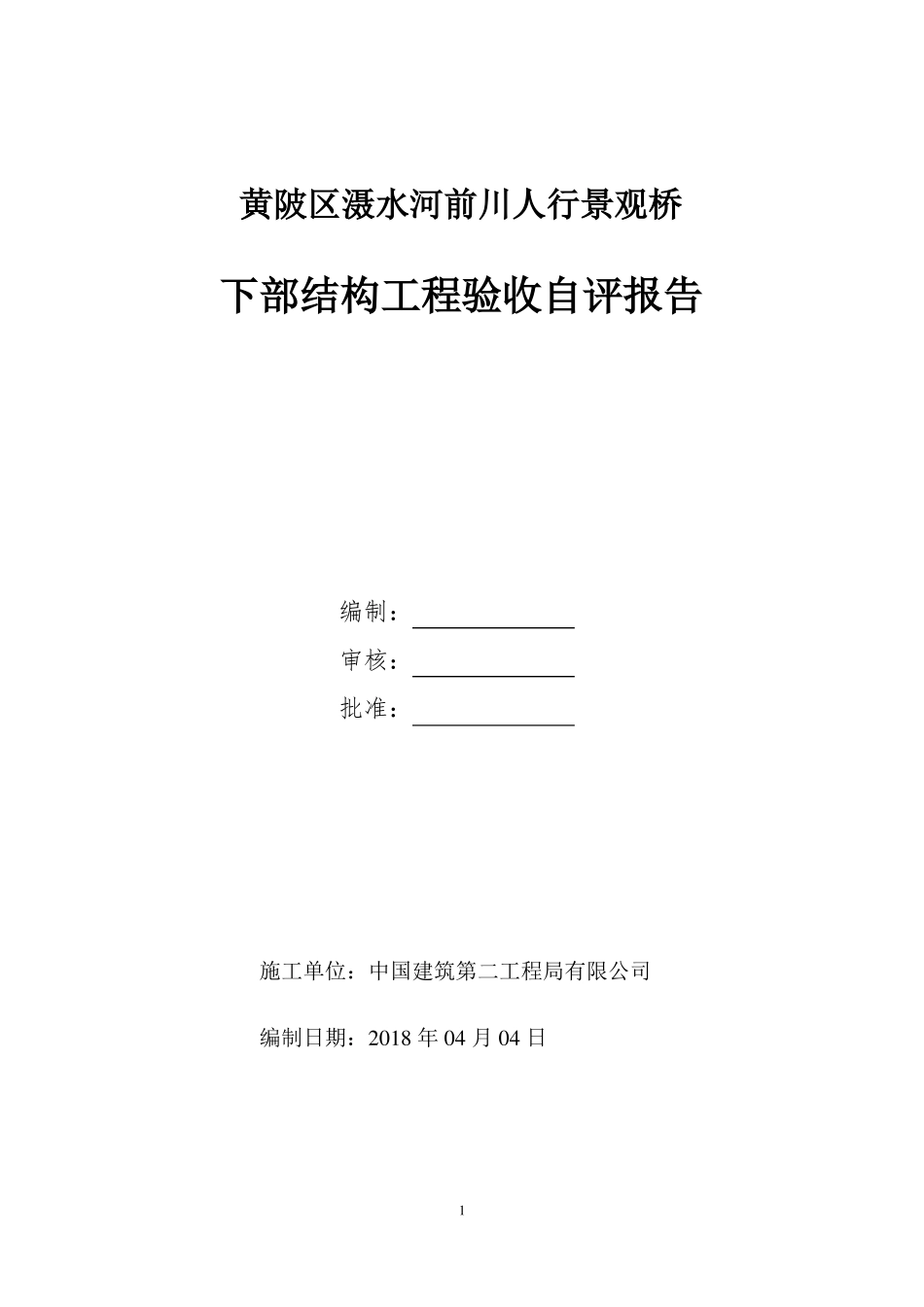

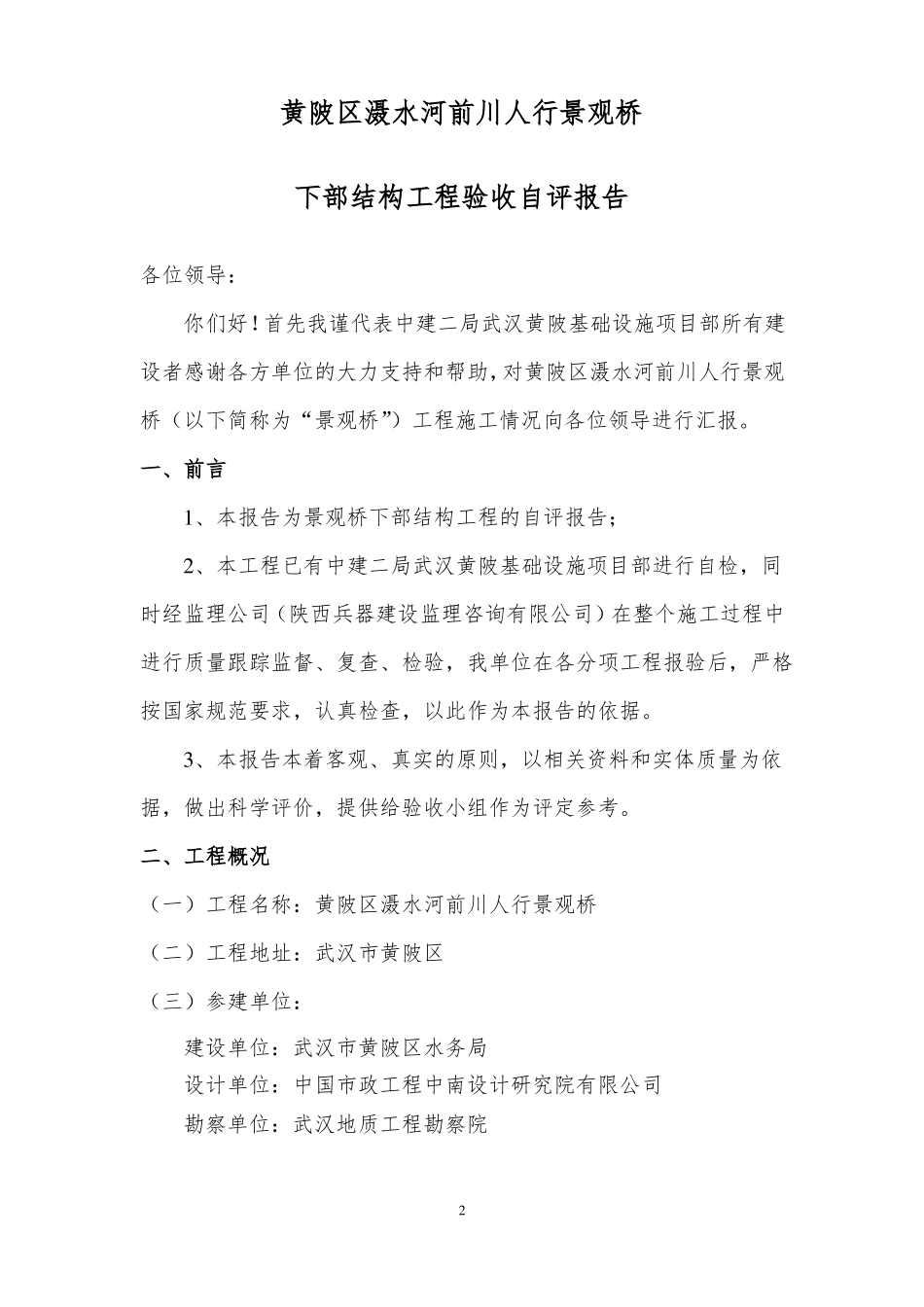

黄陂区滠水河前川人行景观桥下部结构工程验收自评报告编制：审核：批准：施工单位：中国建筑第二工程局有限公司编制日期：2018 年 04 月 04 日1黄陂区滠水河前川人行景观桥下部结构工程验收自评报告各位领导：你们好！首先我谨代表中建二局武汉黄陂基础设施项目部所有建设者感谢各方单位的大力支持和帮助，对黄陂区滠水河前川人行景观桥（以下简称为“景观桥”）工程施工情况向各位领导进行汇报。一、前言1、本报告为景观桥下部结构工程的自评报告；2、本工程已有中建二局武汉黄陂基础设施项目部进行自检，同时经监理公司（陕西兵器建设监理咨询有限公司）在整个施工过程中进行质量跟踪监督、复查、检验，我单位在各分项工程报验后，严格按国家规范要求，认真检查，以此作为本报告的依据。3、本报告本着客观、真实的原则，以相关资料和实体质量为依据，做出科学评价，提供给验收小组作为评定参考。二、工程概况（一）工程名称：黄陂区滠水河前川人行景观桥（二）工程地址：武汉市黄陂区（三）参建单位：建设单位：武汉市黄陂区水务局设计单位：中国市政工程中南设计研究院有限公司勘察单位：武汉地质工程勘察院2施工单位：中国建筑第二工程局有限公司监理单位：陕西兵器建设监理咨询有限公司试验检测单位：武汉环通交通建设工程质量检测有限公司武汉华中科大土木工程检测中心监 督 机 构：黄陂区水务工程质量监督站（四）工程项目概况黄陂区滠水河前川人行景观桥为一座人行桥，属于黄陂区政府工程。大桥位于黄陂二桥与双凤大桥之间，距上游黄陂二桥约 930m，距下游双凤大桥约 570m，桥位处河道宽度约为 200m，两岸堤防宽度约为 336m，西岸与现状大堤堤顶道路相接，堤顶高程+30.78m，路面宽度约为 8.4m，东岸现状堤防标准较低，规划将对堤顶进行加高加宽并设防浪墙，改造后堤顶高程为+28.55m，路面宽度约 8.0m；桥位处最低水位+19.58m（85 国家高程系），最高水位+26.42m（85 国家高程系）。滠水河人行桥主桥全长 324m，桥面全宽 6.96m，上部结构采用变高度连续钢桁架结构形式。下部结构：设 6 个桥墩，6 个承台，24根桩基（其中 0#、1#、4#、5#墩各设 3 根桩基，2#、3#墩各设 6 根桩基），墩台位置：0#墩位于滠水河西岸的 26 米平台处，1#墩位于滠水河西岸的边缘，2#、3#墩在河道内，处于常水位以下，4#墩位于滠水河东岸的边缘，距离河水较近，雨期时全部淹没在水中，枯水期时在水位以上，5#墩位于滠水河东岸的堤坝上...
