光纤入户方案书

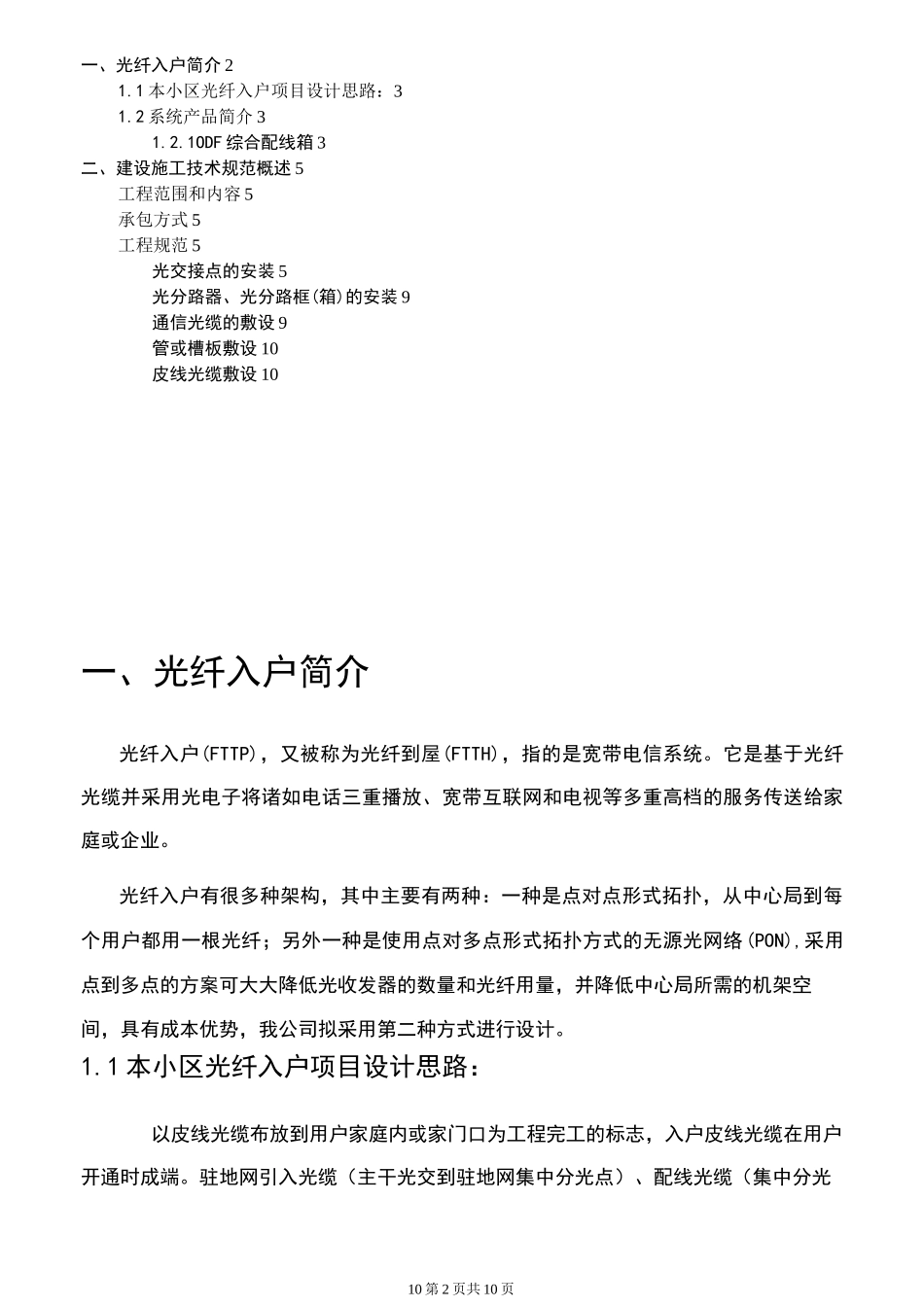

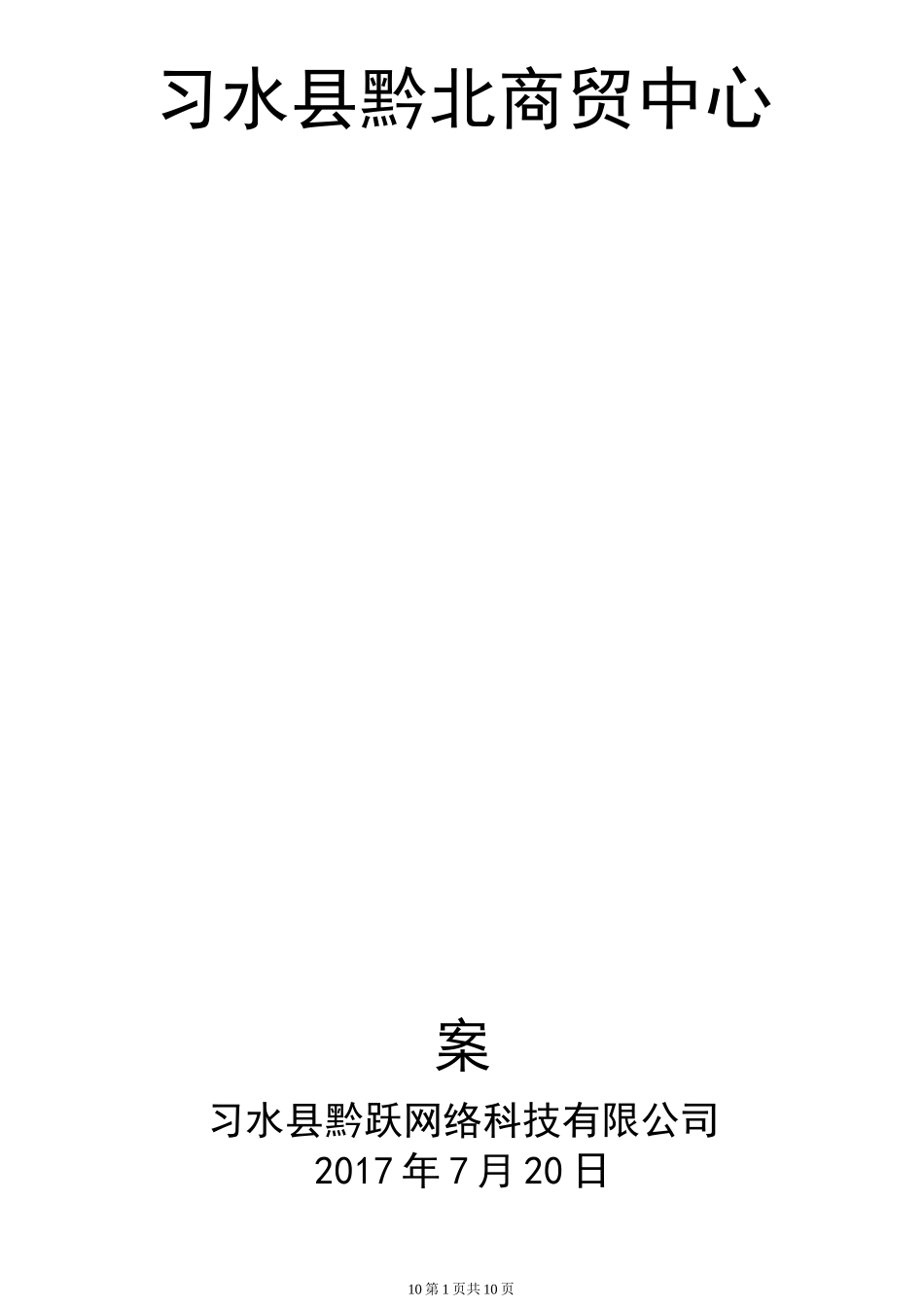

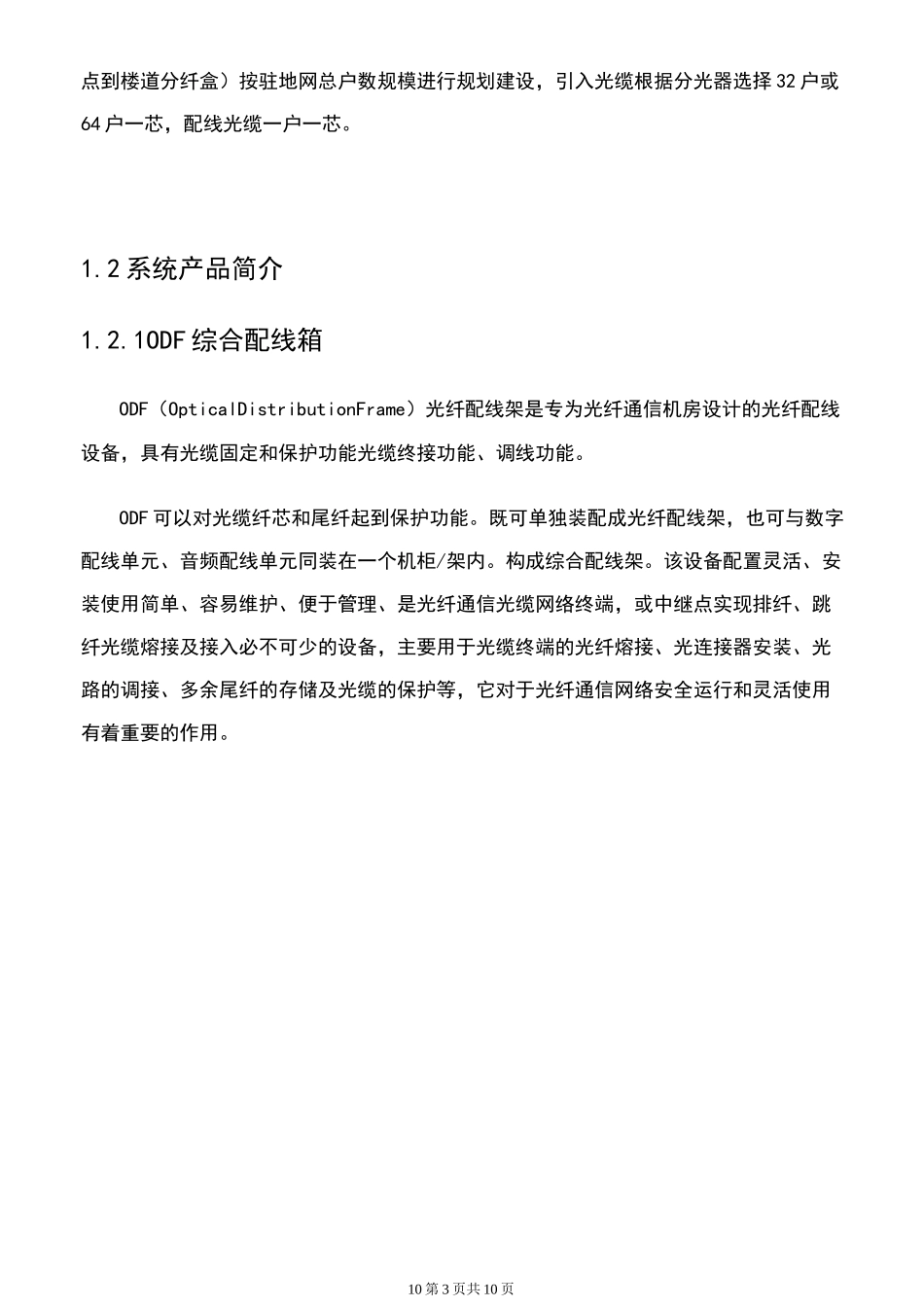

10 第 1 页共 10 页习水县黔北商贸中心案习水县黔跃网络科技有限公司2017 年 7 月 20 日10 第 2 页共 10 页一、光纤入户简介 21.1 本小区光纤入户项目设计思路：31.2 系统产品简介 31.2.1ODF 综合配线箱 3二、建设施工技术规范概述 5工程范围和内容 5承包方式 5工程规范 5光交接点的安装 5光分路器、光分路框(箱)的安装 9通信光缆的敷设 9管或槽板敷设 10皮线光缆敷设 10一、光纤入户简介光纤入户(FTTP)，又被称为光纤到屋(FTTH)，指的是宽带电信系统。它是基于光纤光缆并采用光电子将诸如电话三重播放、宽带互联网和电视等多重高档的服务传送给家庭或企业。光纤入户有很多种架构，其中主要有两种：一种是点对点形式拓扑，从中心局到每个用户都用一根光纤；另外一种是使用点对多点形式拓扑方式的无源光网络(PON),采用点到多点的方案可大大降低光收发器的数量和光纤用量，并降低中心局所需的机架空间，具有成本优势，我公司拟采用第二种方式进行设计。1.1 本小区光纤入户项目设计思路：以皮线光缆布放到用户家庭内或家门口为工程完工的标志，入户皮线光缆在用户开通时成端。驻地网引入光缆（主干光交到驻地网集中分光点）、配线光缆（集中分光10 第 3 页共 10 页点到楼道分纤盒）按驻地网总户数规模进行规划建设，引入光缆根据分光器选择 32 户或64 户一芯，配线光缆一户一芯。1.2 系统产品简介1.2.1ODF 综合配线箱ODF（OpticalDistributionFrame）光纤配线架是专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能。ODF 可以对光缆纤芯和尾纤起到保护功能。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备，主要用于光缆终端的光纤熔接、光连接器安装、光路的调接、多余尾纤的存储及光缆的保护等，它对于光纤通信网络安全运行和灵活使用有着重要的作用。4 第 4 页共 10页产品的重要特点，友好的线缆路径，全程的半径保护以及停车场的设计使得光分路器尾纤管理安全可靠、简单明晰。金属箱体密封良好，可以有效保护光纤，防尘、防水、防虫和其它污染。皮线光缆皮线光缆是一种新型的入户光缆，俗称'8 字缆”即在两根 KFRP(或钢丝)的接合处夹入一芯或两芯 250 微米的小弯曲半径(G...
