专用榫齿铣电气控制系统设计

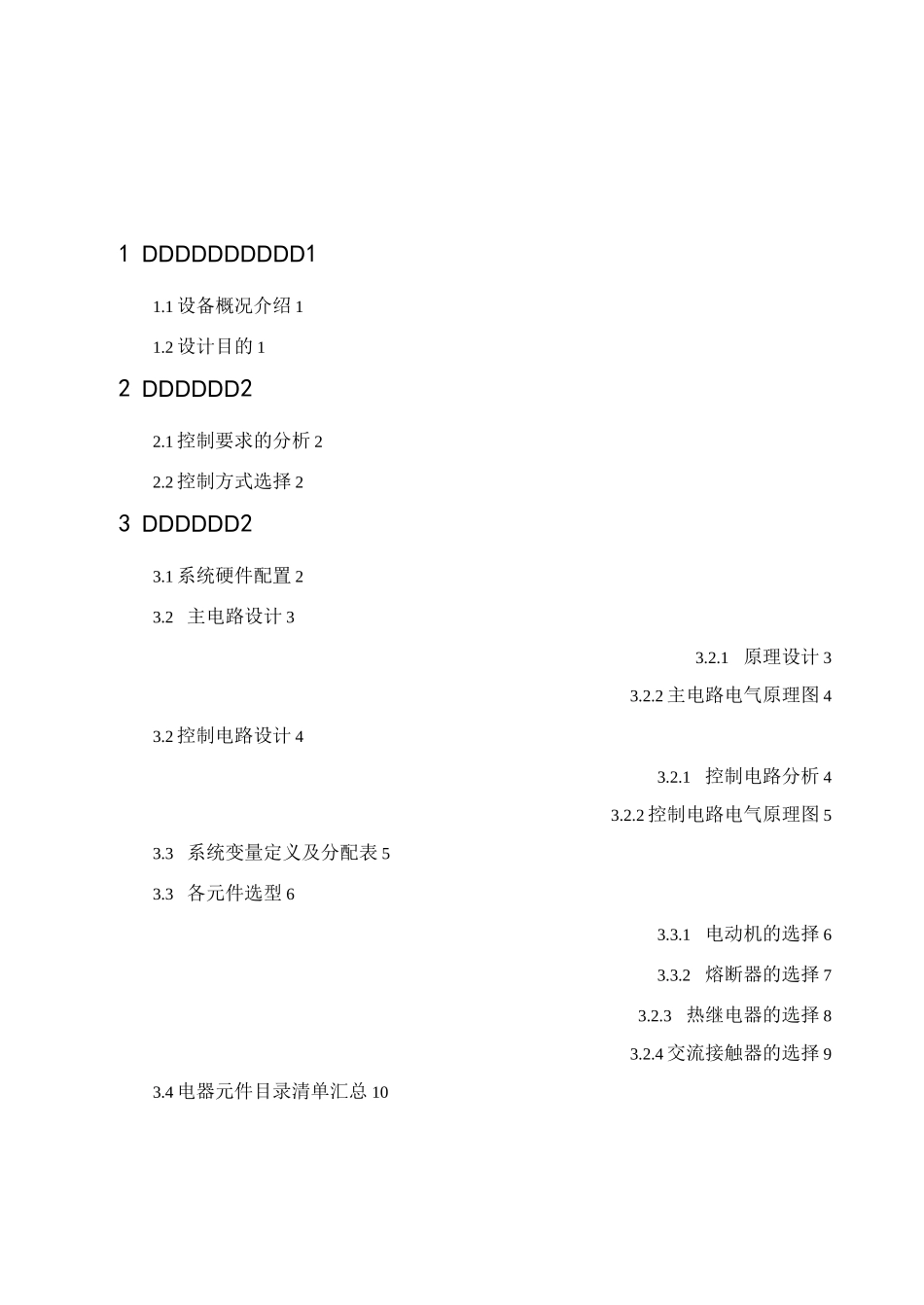

专用榫齿铣电气控制系统设计_第1页
1/18

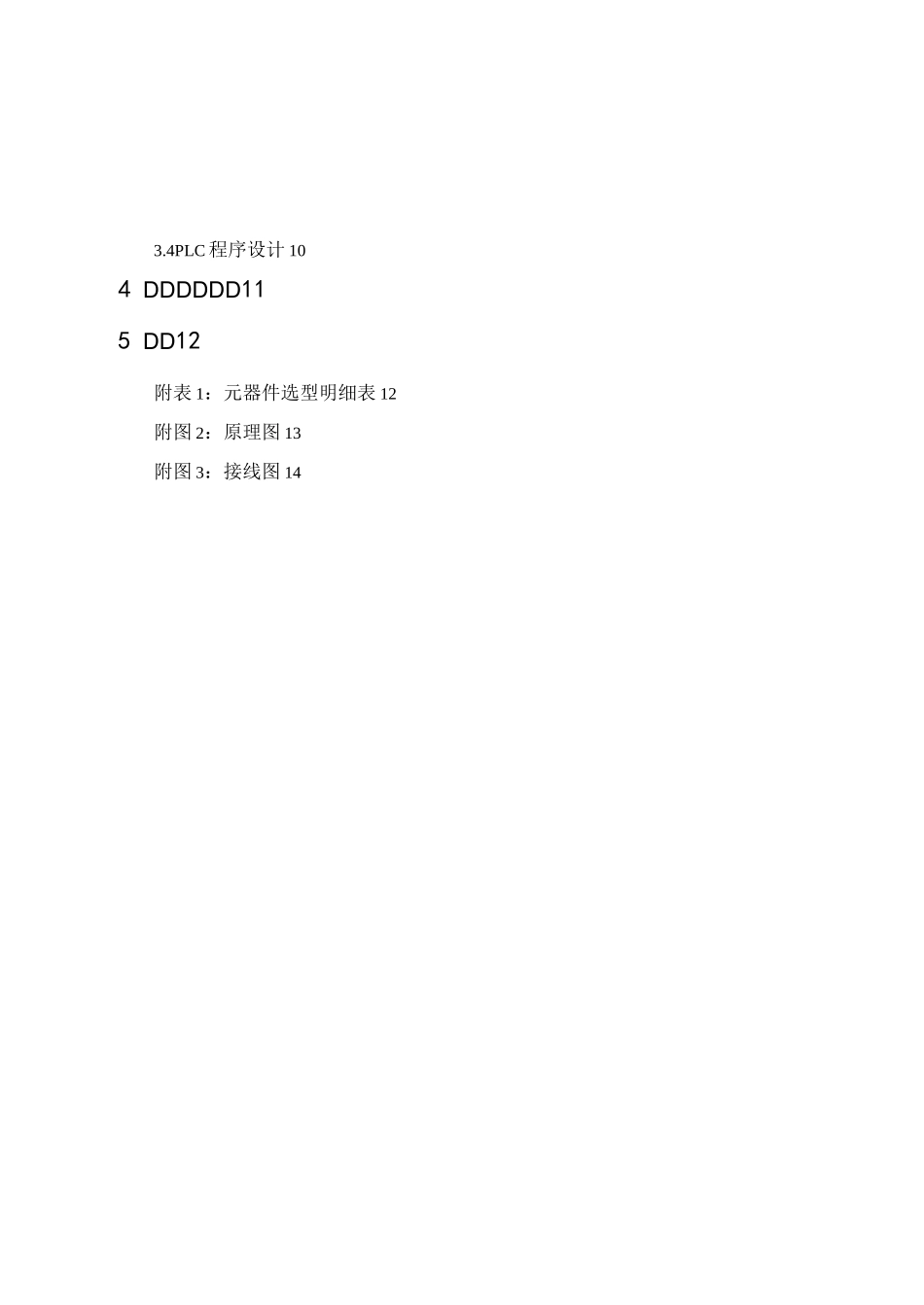

专用榫齿铣电气控制系统设计_第2页
2/18

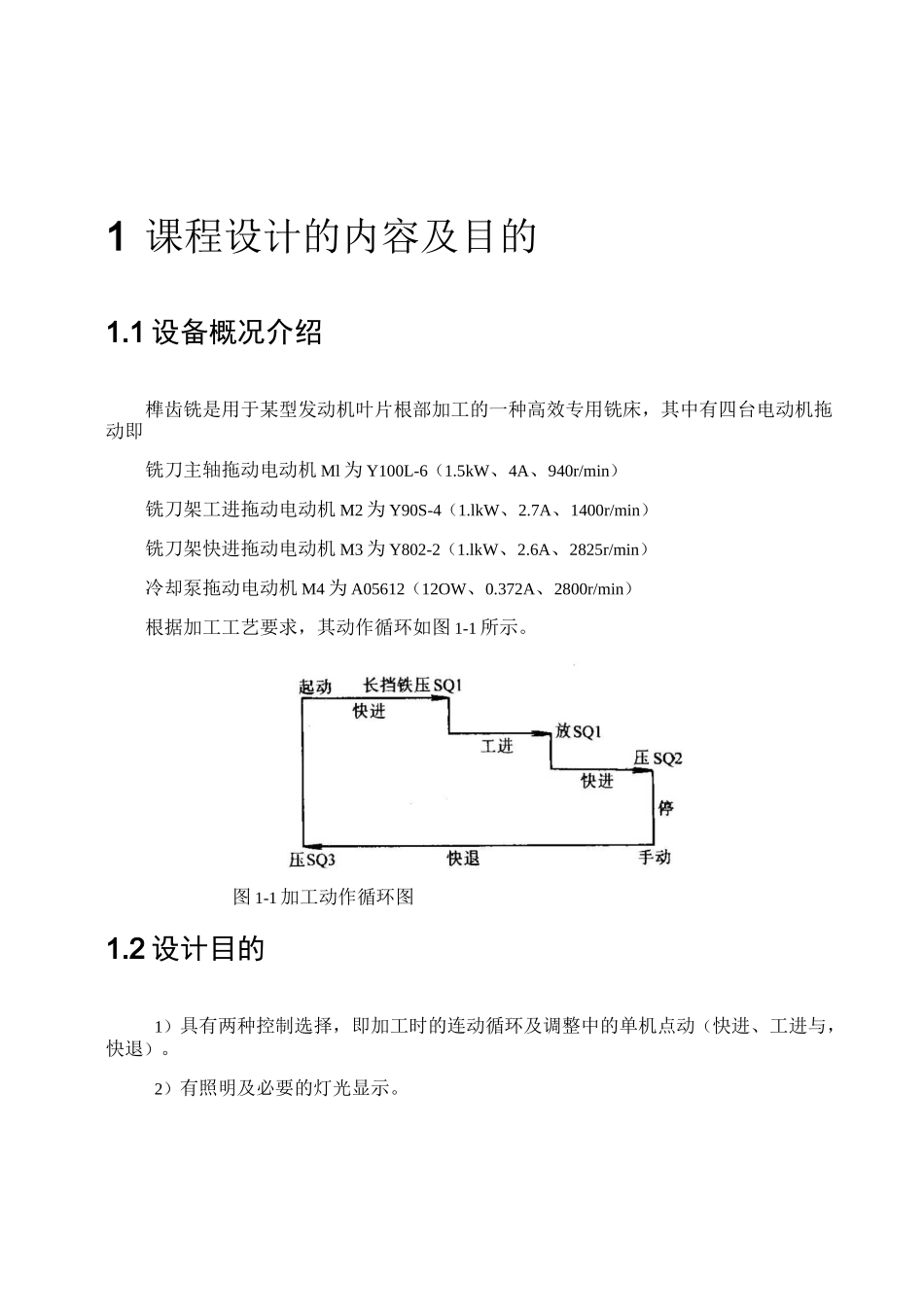

专用榫齿铣电气控制系统设计_第3页
3/18
1 DDDDDDDDDD11.1 设备概况介绍 11.2 设计目的 12 DDDDDD22.1 控制要求的分析 22.2 控制方式选择 23 DDDDDD23.1 系统硬件配置 23.2 主电路设计 33.2.1 原理设计 33.2.2 主电路电气原理图 43.2 控制电路设计 43.2.1 控制电路分析 43.2.2 控制电路电气原理图 53.3 系统变量定义及分配表 53.3 各元件选型 63.3.1 电动机的选择 63.3.2 熔断器的选择 73.2.3 热继电器的选择 83.2.4 交流接触器的选择 93.4 电器元件目录清单汇总 103.4PLC 程序设计 104 DDDDDD115 DD12附表 1:元器件选型明细表 12附图 2:原理图 13附图 3:接线图 141 课程设计的内容及目的1.1 设备概况介绍榫齿铣是用于某型发动机叶片根部加工的一种高效专用铣床,其中有四台电动机拖动即铣刀主轴拖动电动机 Ml 为 Y100L-6(1.5kW、4A、940r/min)铣刀架工进拖动电动机 M2 为 Y90S-4(1.lkW、2.7A、1400r/min)铣刀架快进拖动电动机 M3 为 Y802-2(1.lkW、2.6A、2825r/min)冷却泵拖动电动机 M4 为 A05612(12OW、0.372A、2800r/min)根据加工工艺要求,其动作循环如图 1-1 所示。图 1-1 加工动作循环图1.2 设计目的1)具有两种控制选择,即加工时的连动循环及调整中的单机点动(快进、工进与,快退)。2)有照明及必要的灯光显示。3)有必要的电气保护与联锁。2 总体方案设计2.1 控制要求的分析(1)具有两种控制选择,即加工时的连动循环及调整中的单机点动(快进、工进与,快退)。(2)有照明及必要的灯光显示。(3)有必要的电气保护与联锁。2.2 控制方式选择榫齿机是用于某型发动机叶片根部榫齿铣削加工的一种高效专用铣床,有四台电动机拖动即:(1) 铣刀主轴拖动电机 Ml,主要负责主轴的拖动。(2) 铣刀架工进拖动电机 M2,主要负责刀架的工进拖动。(3) 铣刀架快进拖动电机 M3,主要负责刀架的快进拖动和快退拖动。(4) 冷却泵拖动电机 M4,主要负责冷却泵的拖动。3 控制系统设计3.1 系统硬件配置铣刀主轴拖动电机 Ml,铣刀架工进拖动电机 M2,铣刀架快进拖动电机 M3,冷却泵拖动电机 M4.热继电器,变压器,交流接触器,熔断器,电源,开关等。3.2 主电路设计3.2.1 原理设计开关 QS 控制整个电路的总电源,熔断器 Fu 在电路中起到保护整个电路防止各电气设备的电流过载或短路时破坏损失的进一步扩大。将四台电动机并联到电路上以使电动机可以同时启动。由交流接触器 KM1 对主轴拖动电机 Ml 进行...
