隧洞灌浆施工方案

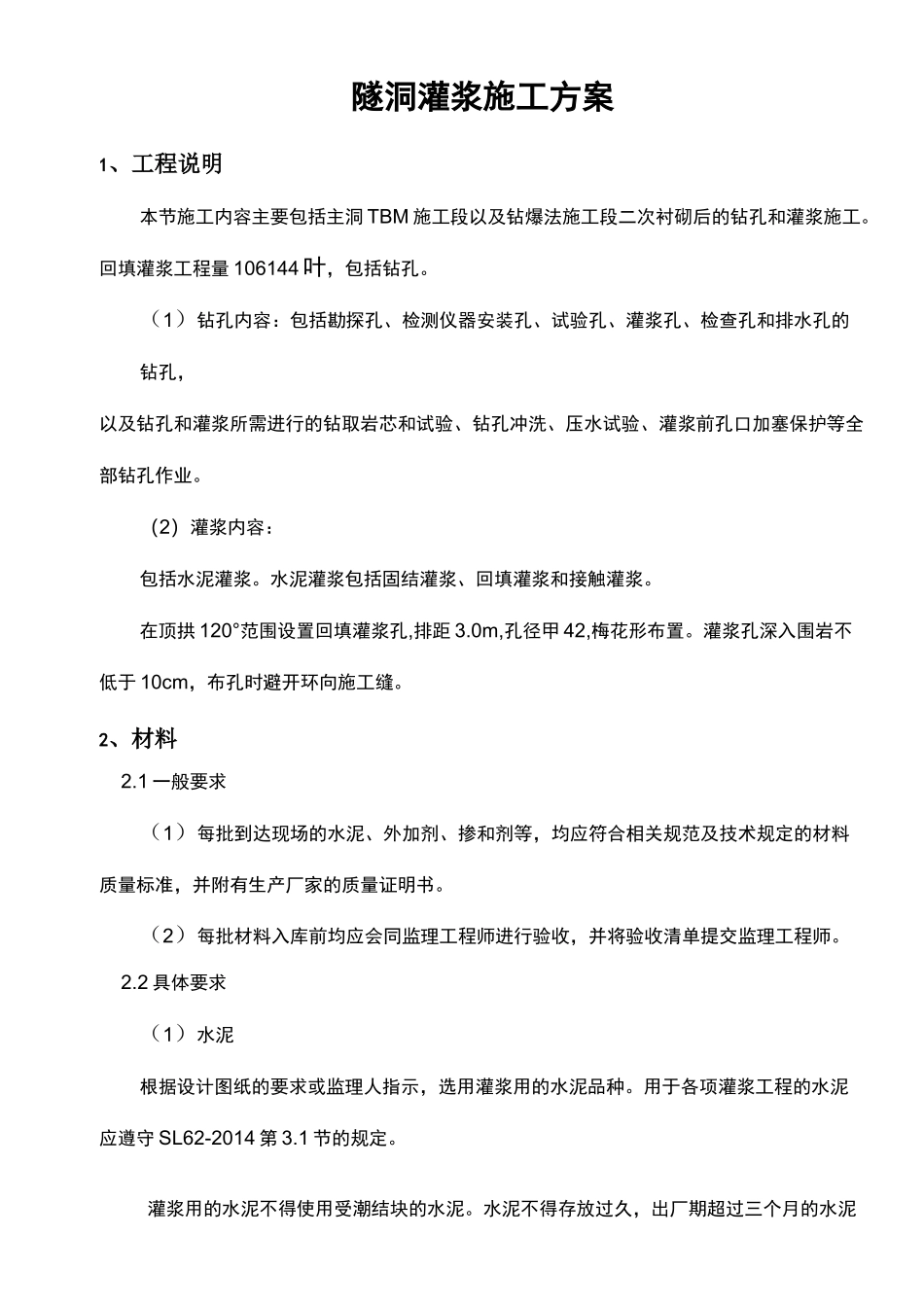

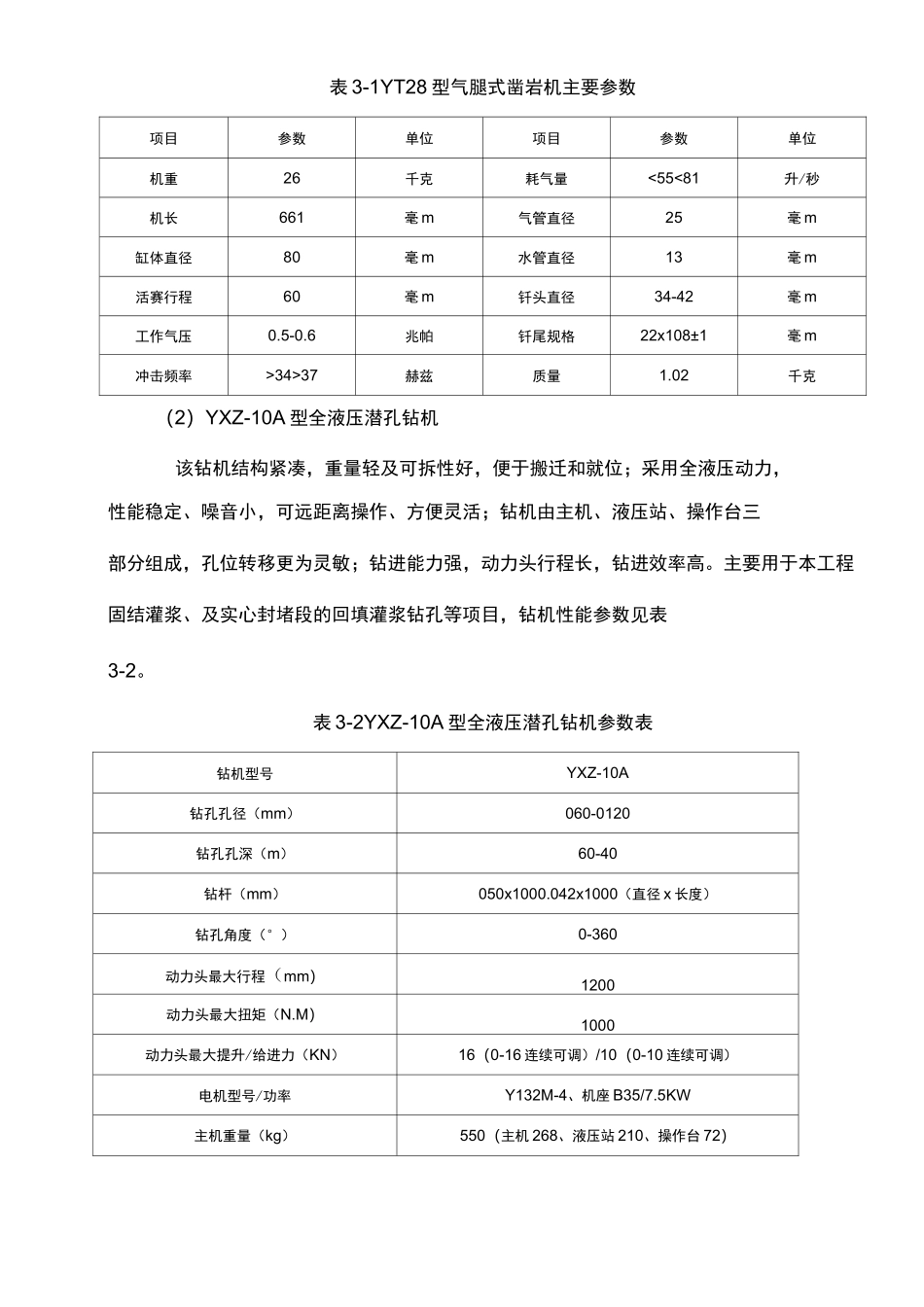

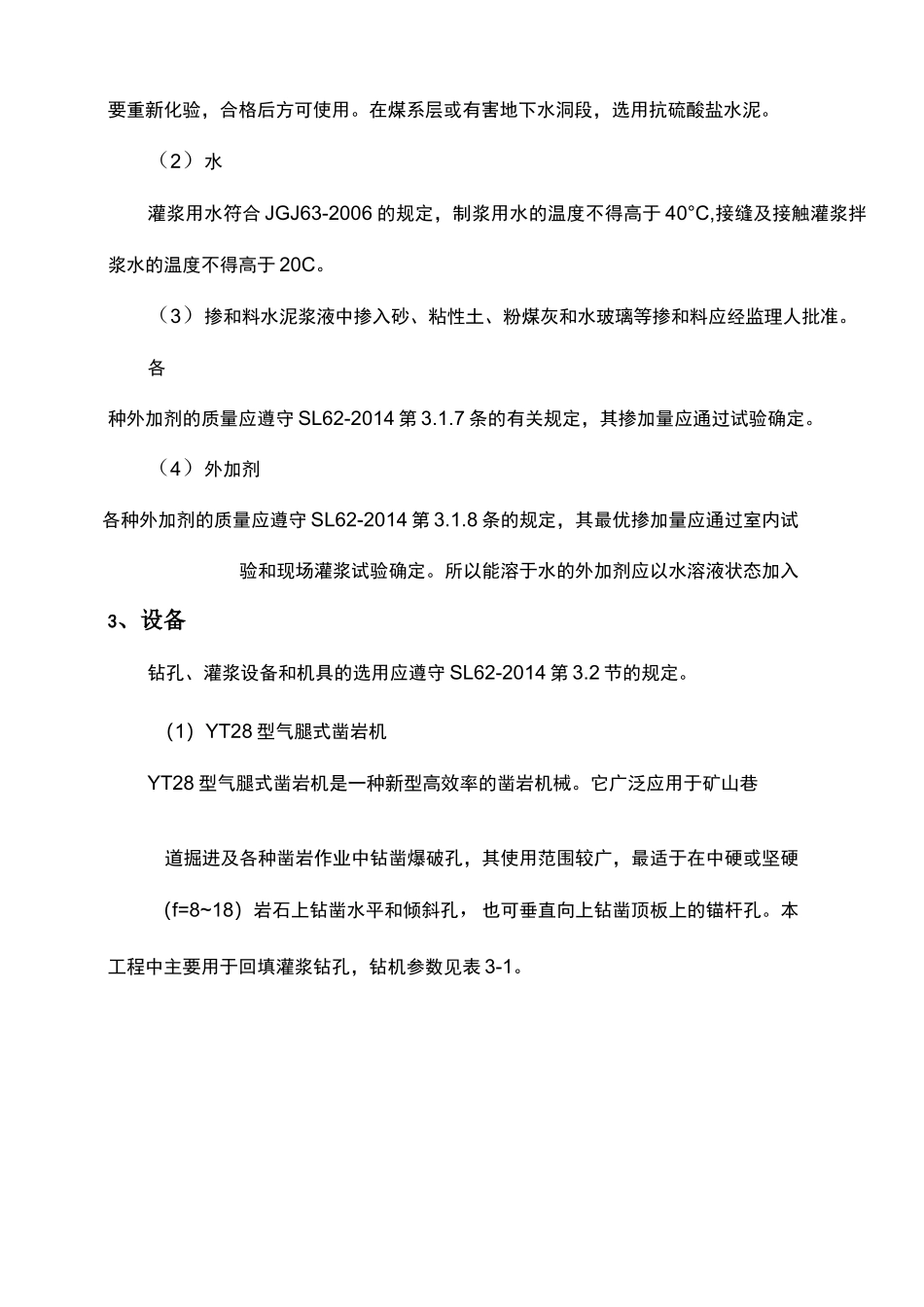

隧洞灌浆施工方案1、工程说明本节施工内容主要包括主洞 TBM 施工段以及钻爆法施工段二次衬砌后的钻孔和灌浆施工。回填灌浆工程量 106144 叶，包括钻孔。（1）钻孔内容：包括勘探孔、检测仪器安装孔、试验孔、灌浆孔、检查孔和排水孔的钻孔，以及钻孔和灌浆所需进行的钻取岩芯和试验、钻孔冲洗、压水试验、灌浆前孔口加塞保护等全部钻孔作业。（2）灌浆内容：包括水泥灌浆。水泥灌浆包括固结灌浆、回填灌浆和接触灌浆。在顶拱 120°范围设置回填灌浆孔,排距 3.0m,孔径甲 42,梅花形布置。灌浆孔深入围岩不低于 10cm，布孔时避开环向施工缝。2、材料2.1 一般要求（1）每批到达现场的水泥、外加剂、掺和剂等，均应符合相关规范及技术规定的材料质量标准，并附有生产厂家的质量证明书。（2）每批材料入库前均应会同监理工程师进行验收，并将验收清单提交监理工程师。2.2 具体要求（1）水泥根据设计图纸的要求或监理人指示，选用灌浆用的水泥品种。用于各项灌浆工程的水泥应遵守 SL62-2014 第 3.1 节的规定。灌浆用的水泥不得使用受潮结块的水泥。水泥不得存放过久，出厂期超过三个月的水泥要重新化验，合格后方可使用。在煤系层或有害地下水洞段，选用抗硫酸盐水泥。（2）水灌浆用水符合 JGJ63-2006 的规定，制浆用水的温度不得高于 40°C,接缝及接触灌浆拌浆水的温度不得高于 20C。（3）掺和料水泥浆液中掺入砂、粘性土、粉煤灰和水玻璃等掺和料应经监理人批准。各种外加剂的质量应遵守 SL62-2014 第 3.1.7 条的有关规定，其掺加量应通过试验确定。（4）外加剂各种外加剂的质量应遵守 SL62-2014 第 3.1.8 条的规定，其最优掺加量应通过室内试验和现场灌浆试验确定。所以能溶于水的外加剂应以水溶液状态加入3、设备钻孔、灌浆设备和机具的选用应遵守 SL62-2014 第 3.2 节的规定。（1）YT28 型气腿式凿岩机YT28 型气腿式凿岩机是一种新型高效率的凿岩机械。它广泛应用于矿山巷道掘进及各种凿岩作业中钻凿爆破孔，其使用范围较广，最适于在中硬或坚硬（f=8~18）岩石上钻凿水平和倾斜孔，也可垂直向上钻凿顶板上的锚杆孔。本工程中主要用于回填灌浆钻孔，钻机参数见表 3-1。表 3-1YT28 型气腿式凿岩机主要参数项目参数单位项目参数单位机重26千克耗气量<55<81升/秒机长661毫 m气管直径25毫 m缸体直径80毫 m水管直径13毫 m活赛行程60毫 m钎头直径34-42毫 m工作气压0.5-0.6兆帕钎尾规格22x108±1毫 m冲击频率>34>3...
