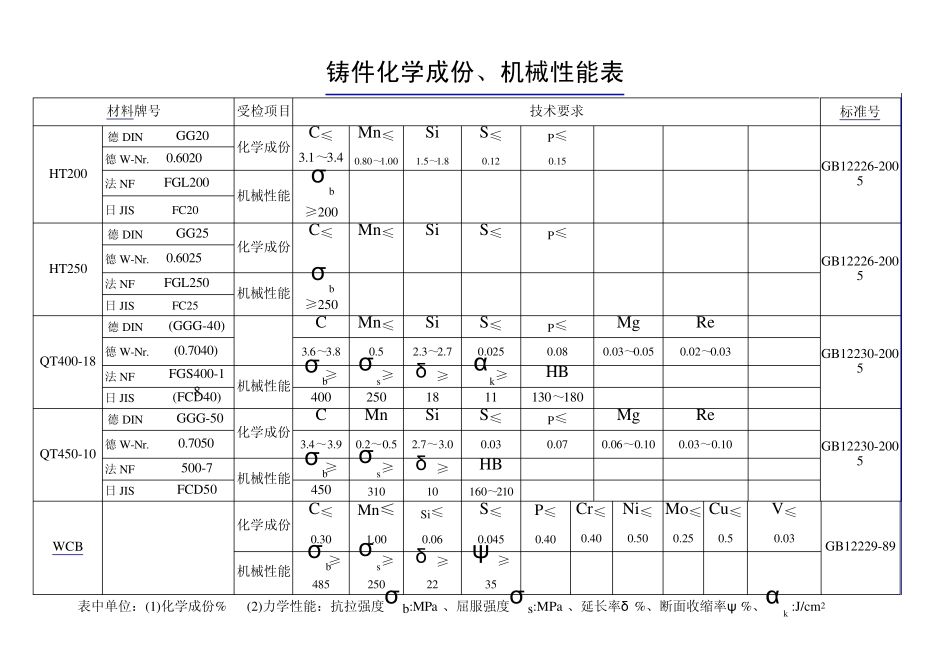

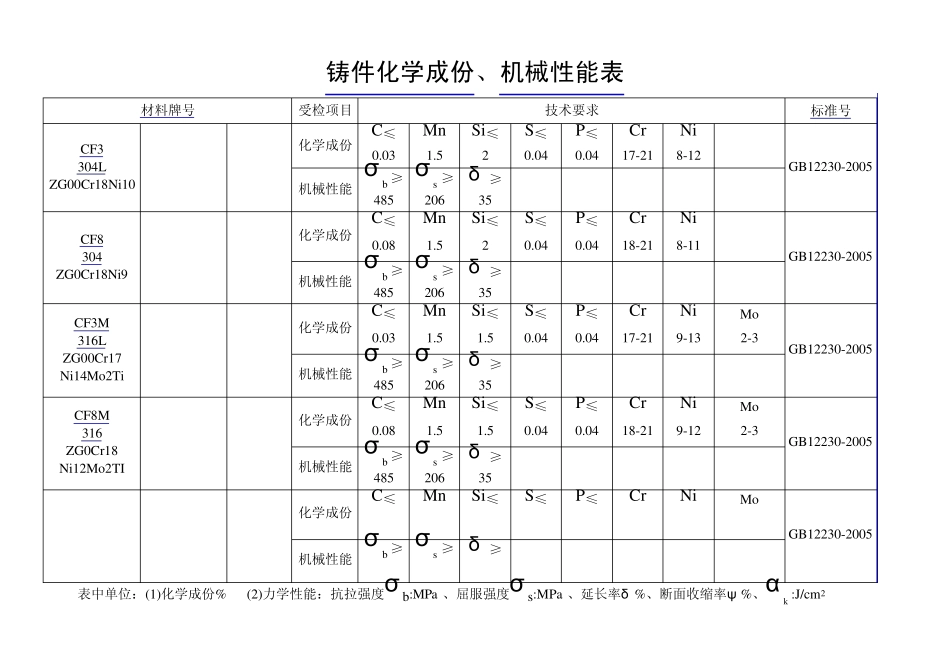

铸件化学成份、机械性能表 材料牌号 受检项目 技术要求 标准号 CF3 304L ZG00Cr18Ni10 化学成份 C≤ Mn Si≤ S≤ P≤ Cr Ni GB12230-2005 0.03 1.5 2 0.04 0.04 17-21 8-12 机械性能 σb ≥ σs ≥ δ ≥ 485 206 35 CF8 304 ZG0Cr18Ni9 化学成份 C≤ Mn Si≤ S≤ P≤ Cr Ni GB12230-2005 0.08 1.5 2 0.04 0.04 18-21 8-11 机械性能 σb ≥ σs ≥ δ ≥ 485 206 35 CF3M 316L ZG00Cr17 Ni14Mo2Ti 化学成份 C≤ Mn Si≤ S≤ P≤ Cr Ni Mo GB12230-2005 0.03 1.5 1.5 0.04 0.04 17-21 9-13 2-3 机械性能 σb ≥ σs ≥ δ ≥ 485 206 35 CF8M 316 ZG0Cr18 Ni12Mo2TI 化学成份 C≤ Mn Si≤ S≤ P≤ Cr Ni Mo GB12230-2005 0.08 1.5 1.5 0.04 0.04 18-21 9-12 2-3 机械性能 σb ≥ σs ≥ δ ≥ 485 206 35 化学成份 C≤ Mn Si≤ S≤ P≤ Cr Ni Mo GB12230-2005 机械性能 σb ≥ σs ≥ δ ≥ 表中单位：(1)化学成份% (2)力学性能：抗拉强度σ b:MPa 、屈服强度σ s:MPa 、延长率δ %、断面收缩率ψ %、αk :J/cm2 铸件化学成份、机械性能表 材料牌号 受检项目 技术要求 标准号 HT200 德DIN GG20 化学成份 C≤ Mn≤ Si S≤ P≤ GB12226-2005 德W-Nr. 0.6020 3.1～3.4 0.80～1.00 1.5～1.8 0.12 0.15 法 NF FGL200 机械性能 σb 日 JIS FC20 ≥200 HT250 德DIN GG25 化学成份 C≤ Mn≤ Si S≤ P≤ GB12226-2005 德W-Nr. 0.6025 法 NF FGL250 机械性能 σb 日 JIS FC25 ≥250 QT400-18 德DIN (GGG-40) C Mn≤ Si S≤ P≤ Mg Re GB12230-2005 德W-Nr. (0.7040) 3.6～3.8 0.5 2.3～2.7 0.025 0.08 0.03～0.05 0.02～0.03 法 NF FGS400-18 机械性能 σb≥ σs≥ δ ≥ αk≥ HB 日 JIS (FCD40) 400 250 18 11 130～180 QT450-10 德DIN GGG-50 化学成份 C Mn Si S≤ P≤ Mg Re GB12230-2005 德W-Nr. 0.7050 3.4～3.9 0.2～0.5 2.7～3.0 0.03 0.07 0.06～0.10 0.03～0.10 法 NF 500-7 机械性能 σb≥ σs≥ δ ≥ HB 日 JIS FCD50 450 310 10 160～210 WCB 化学成份 C≤ Mn≤ Si≤ S≤ P≤ Cr≤ Ni≤ Mo≤ Cu≤ V≤ GB12229-89 0.30 1.00 0.0...
