不锈钢复合板的焊接工艺

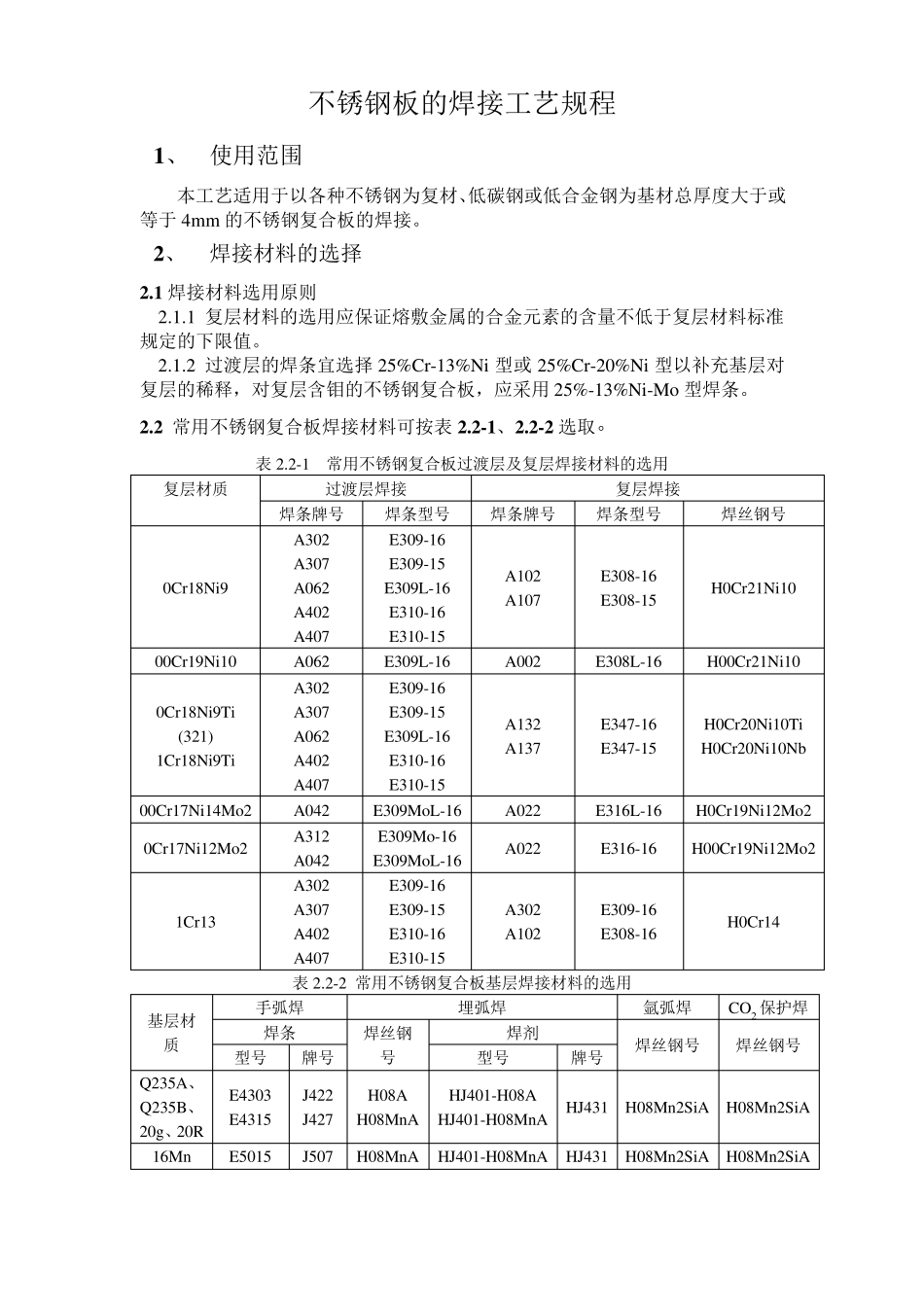

不锈钢板的焊接工艺规程 1 、 使用范围 本工艺适用于以各种不锈钢为复材、低碳钢或低合金钢为基材总厚度大于或等于 4mm 的不锈钢复合板的焊接。 2 、 焊接材料的选择 2 .1 焊接材料选用原则 2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。 2.1.2 过渡层的焊条宜选择 25%Cr-13%Ni 型或 25%Cr-20%Ni 型以补充基层对复层的稀释，对复层含钼的不锈钢复合板，应采用 25%-13%Ni-Mo 型焊条。 2 .2 常用不锈钢复合板焊接材料可按表 2 .2 -1 、2 .2 -2 选取。 表 2.2-1 常用不锈钢复合板过渡层及复层焊接材料的选用 复层材质 过渡层焊接 复层焊接 焊条牌号 焊条型号 焊条牌号 焊条型号 焊丝钢号 0Cr18Ni9 A302 A307 A062 A402 A407 E309-16 E309-15 E309L-16 E310-16 E310-15 A102 A107 E308-16 E308-15 H0Cr21Ni10 00Cr19Ni10 A062 E309L-16 A002 E308L-16 H00Cr21Ni10 0Cr18Ni9Ti (321) 1Cr18Ni9Ti A302 A307 A062 A402 A407 E309-16 E309-15 E309L-16 E310-16 E310-15 A132 A137 E347-16 E347-15 H0Cr20Ni10Ti H0Cr20Ni10Nb 00Cr17Ni14Mo2 A042 E309MoL-16 A022 E316L-16 H0Cr19Ni12Mo2 0Cr17Ni12Mo2 A312 A042 E309Mo-16 E309MoL-16 A022 E316-16 H00Cr19Ni12Mo2 1Cr13 A302 A307 A402 A407 E309-16 E309-15 E310-16 E310-15 A302 A102 E309-16 E308-16 H0Cr14 表 2.2-2 常用不锈钢复合板基层焊接材料的选用 基层材质 手弧焊 埋弧焊 氩弧焊 CO2 保护焊 焊条 焊丝钢号 焊剂 焊丝钢号 焊丝钢号 型号 牌号 型号 牌号 Q235A、Q235B、20g、20R E4303 E4315 J422 J427 H08A H08MnA HJ401-H08A HJ401-H08MnA HJ431 H08Mn2SiA H08Mn2SiA 16Mn E5015 J507 H08MnA HJ401-H08MnA HJ431 H08Mn2SiA H08Mn2SiA 16MnR E5015 E5015-G J507 J507R H10Mn2 H10MnSi HJ401-H10Mn2 HJ401-H10MnSi 3 、 焊前准备 3 .1 下料 不锈钢复合钢板的切割以及坡口加工尽量采用机械加工方法，切割面应光滑，采用剪床切割时，复层应朝上。也可以采用等离子切割，切割时复层朝上，严禁将切割的熔渣落在复层上。 3 .2 坡口加工及检查 a. 坡口形式和尺寸按图纸设计规定，如设计未明确规定的，可参照图 3.2-1选用。 b. 坡口选用原则：确保焊接质量填充金属少，熔合...
